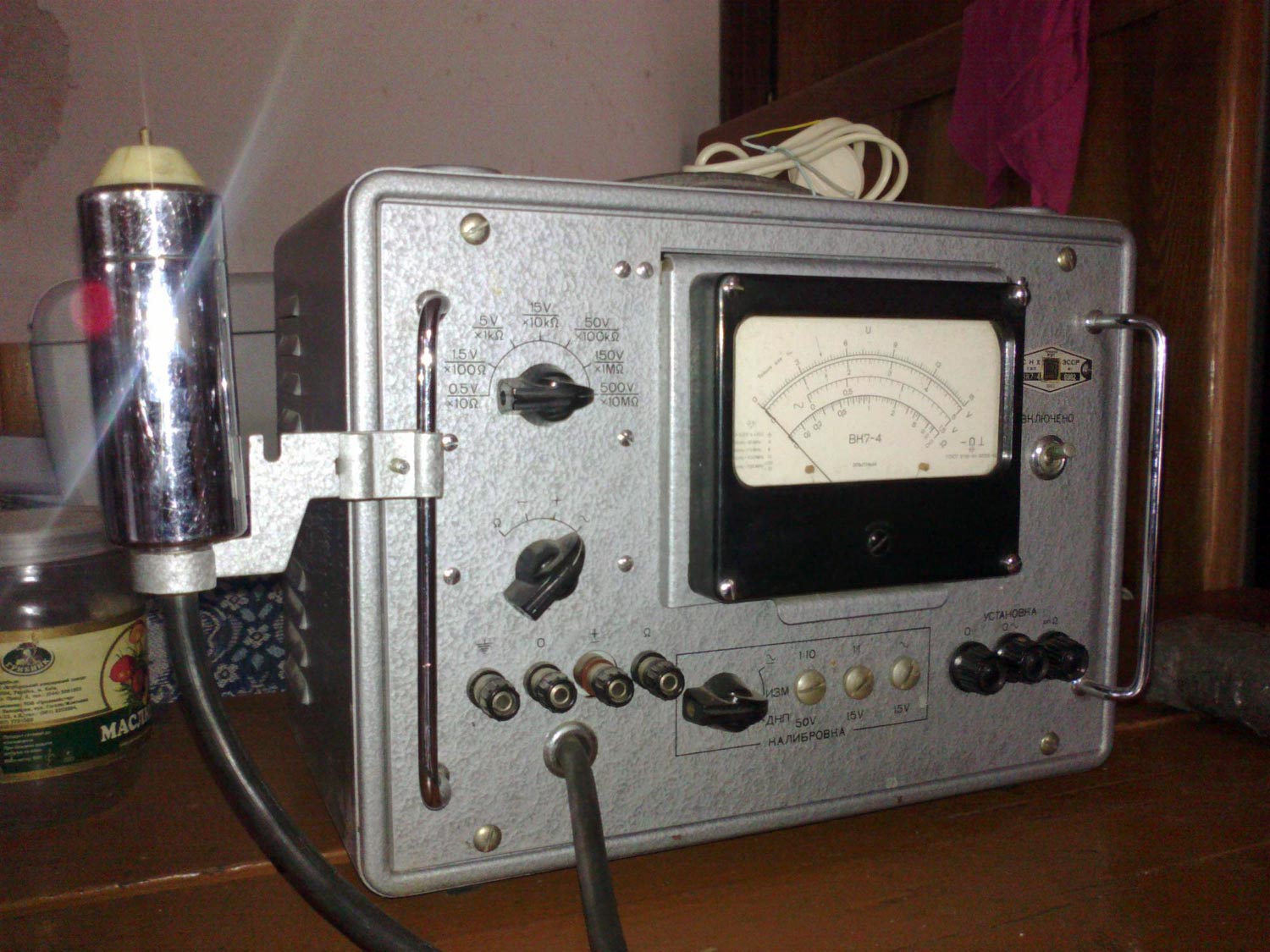

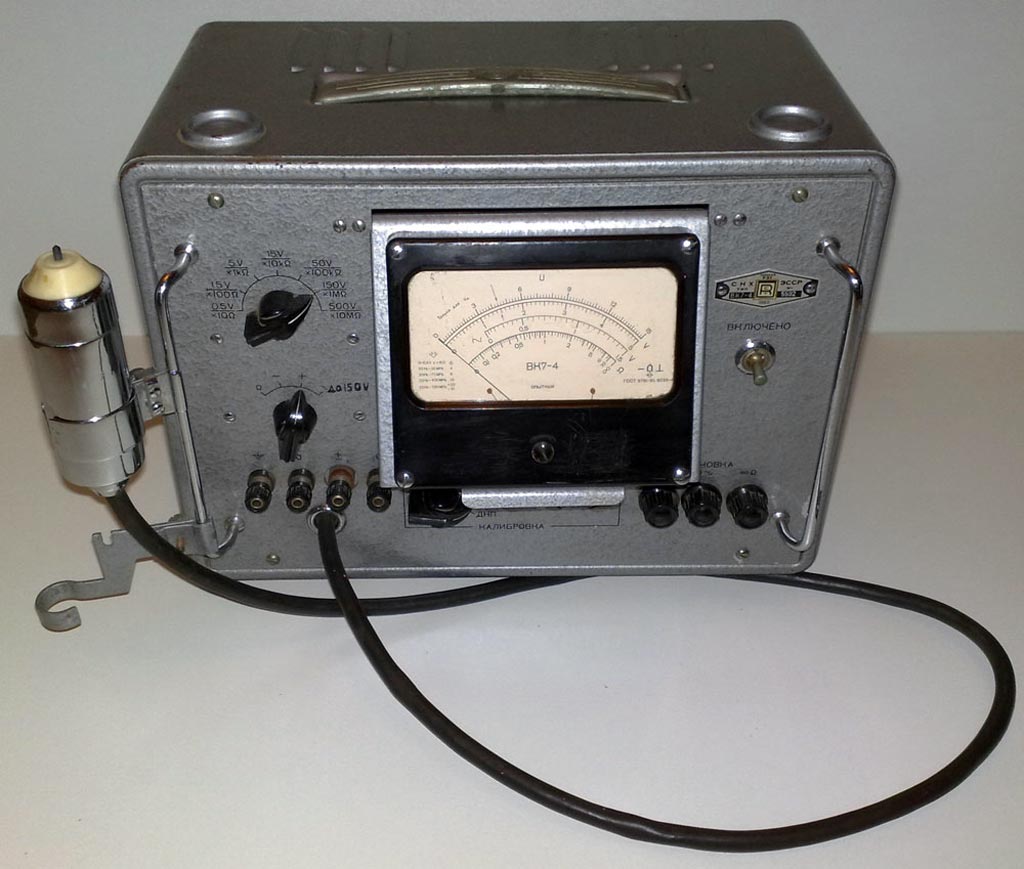

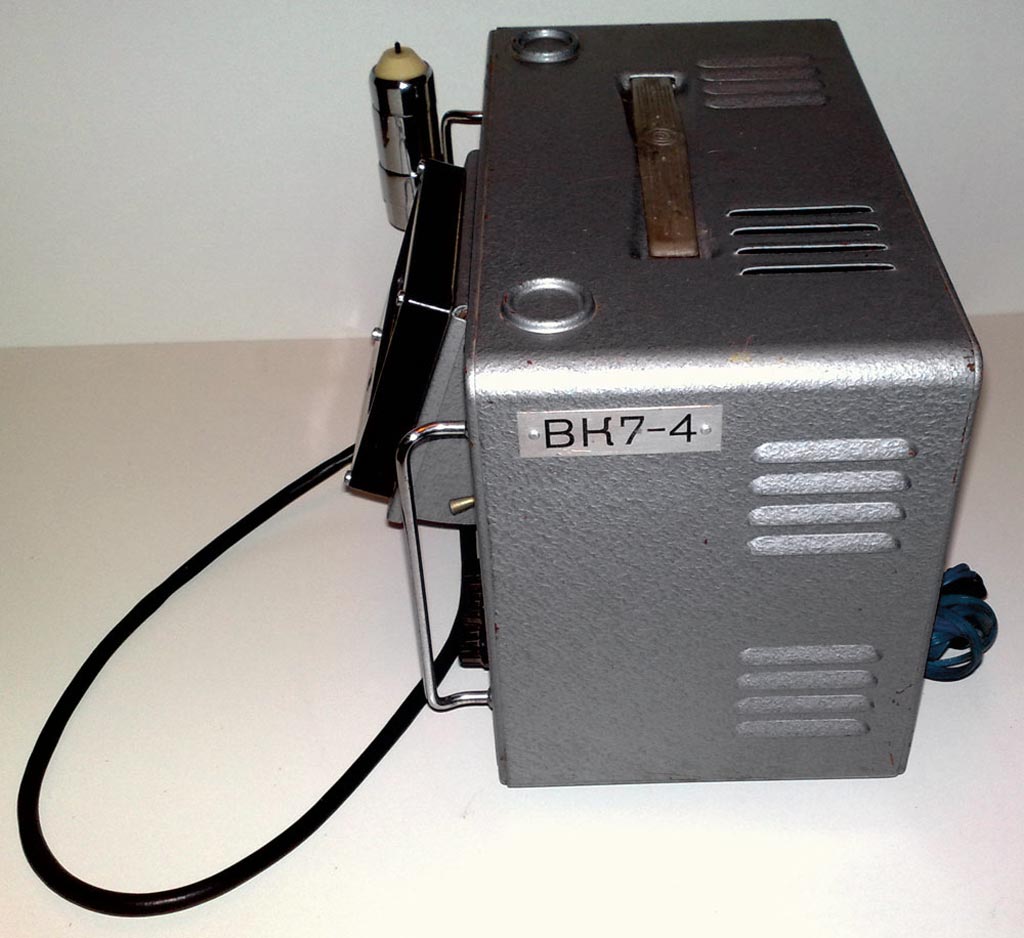

Универсальный ламповый вольтметр *ВК7-4* выпускался предположительно с 1962 года.  Предназначен для измерения напряжений переменного и постоянного тока и электрического сопротивления. Прибор рассчитан на работу в лабораториях и ремонтных мастерских. Пределы измерения напряжений постоянного тока на семи шкалах: 0,5; 1,5; 5; 15; 50; 150 и 500 В. Погрешность измерений постоянного тока на пределе 0,5 В не превышает ±4% верхнего предела измерений и ± 2,5% на остальных пределах. Входное сопротивление вольтметра при измерениях напряжений постоянного тока 25 Мом. Пределы измерения напряжений переменного тока на пяти шкалах: 1,5; 5; 15; 50 и 150 В. Частотный диапазон прибора от 20 Гц до 700 Мгц. Погрешность измерения напряжений переменного тока: ±4% на частотах от 55 гц до 30 Мгц; ±6% на частотах от 20 до 55 Гц и от 30 до 75 Мгц; ±10% на частотах от 75 до 400 Мгц; ±20% на частотах от 400 до 700 Мгц. Активное входное сопротивление вольтметра 5 Мом на частоте 1 КГц, 0,5 Мом на частоте 10 МГц и 50 кОм на частоте 100 Мгц. Входная емкость пробника не более 2 пф к с экраном не более 2,5 пф. Пределы измерения активных сопротивлений на семи шкалах с множителем показания: 10; 100 ом; 1; 10; 100 ком; 1 и 10 Мом. Погрешность измерения сопротивлений на пределе ХЮ ом не превышает ±4% длины рабочей части шкалы и ±2,5% на остальных пределах. Потребляемая мощность не превышает 80 Вт. Габариты: 330x255x230 мм. Вес прибора не более 10 кг.
