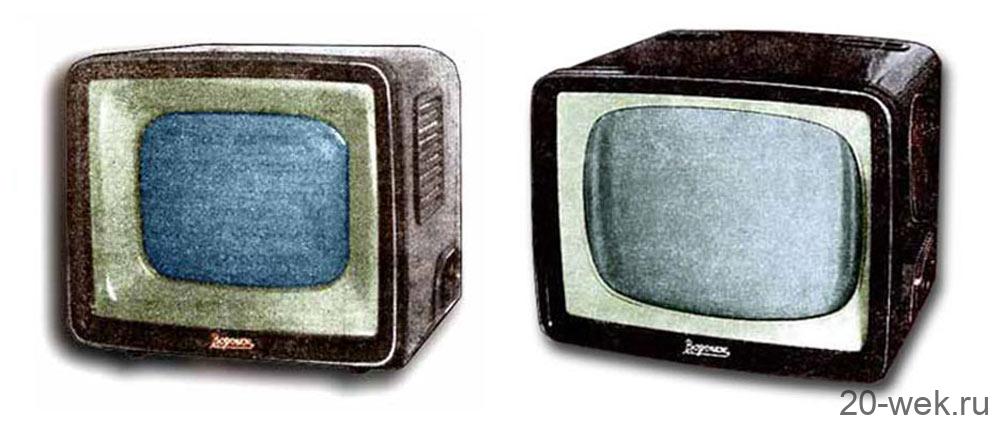

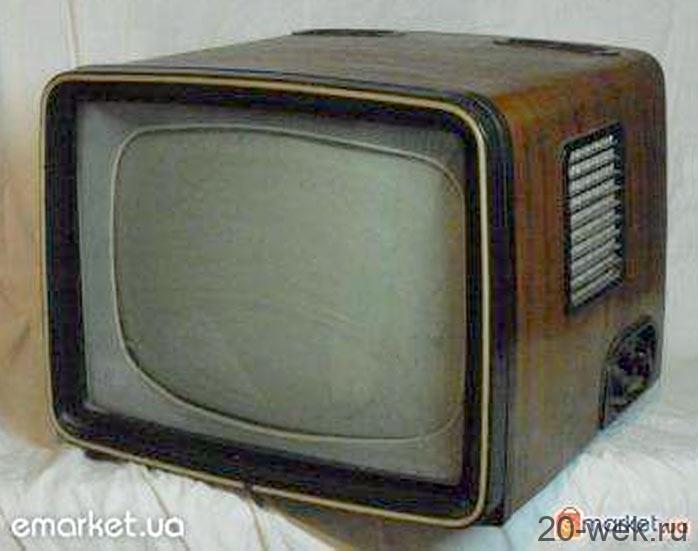

Телевизор "Воронеж" с IV-кв 1958 года выпускал Воронежский завод Электросигнал. Телевизор выпускался в 3 вариантах исполнения по общей электрической схеме (с небольшими изменениями) и конструкции. 1-й вариант выпускали на кинескопе типа 35ЛК2Б, с размером экрана 210х280 мм, второй на кинескопе типа 43ЛК3Б и третий на кинескопе типа 43ЛК2Б. Второй и третий варианты с размером экрана 360х270 мм. Габариты телевизора 445х385х580 мм, вес 1-го варианта 23 кг, 2-го и 3-го - 25 кг. В любой модели применено по 14 ламп и 10 диодов. Схема и конструкция телевизоров за малозначительными изменениями аналогична телевизору ''Неман''. Телевизоры "Воронеж предназначены для приёма программ в любом из 12-ти каналов. Чувствительность - 200 мкВ. Разрешающая способность 500 линий. Номинальная выходная мощность звука - 0,5 Вт. Диапазон звуковых частот 100...8000 Гц. Футляр ТВ сделан из фанеры и имитирован под ценные породы. Лицевая панель и щитки, где находятся ручки управления - из твёрдосплавной пластмассы. Питание от электрической сети в 110, 127 или 220 В по автотрансформаторной, а с 1961 года по трансформаторной схеме. Потребляемая от сети мощность - 140 Вт. Ручки расположены на правой стенке, это выключатель сети, громкость, настройка, переключатель ТВ каналов, контрастность и яркость. Слева находятся размер по горизонтали и вертикали, частота кадров и строк. Сзади находятся гнёзда антенн, предохранитель и переключатель напряжения. Телевизор второго варианта стал основным в производстве.
