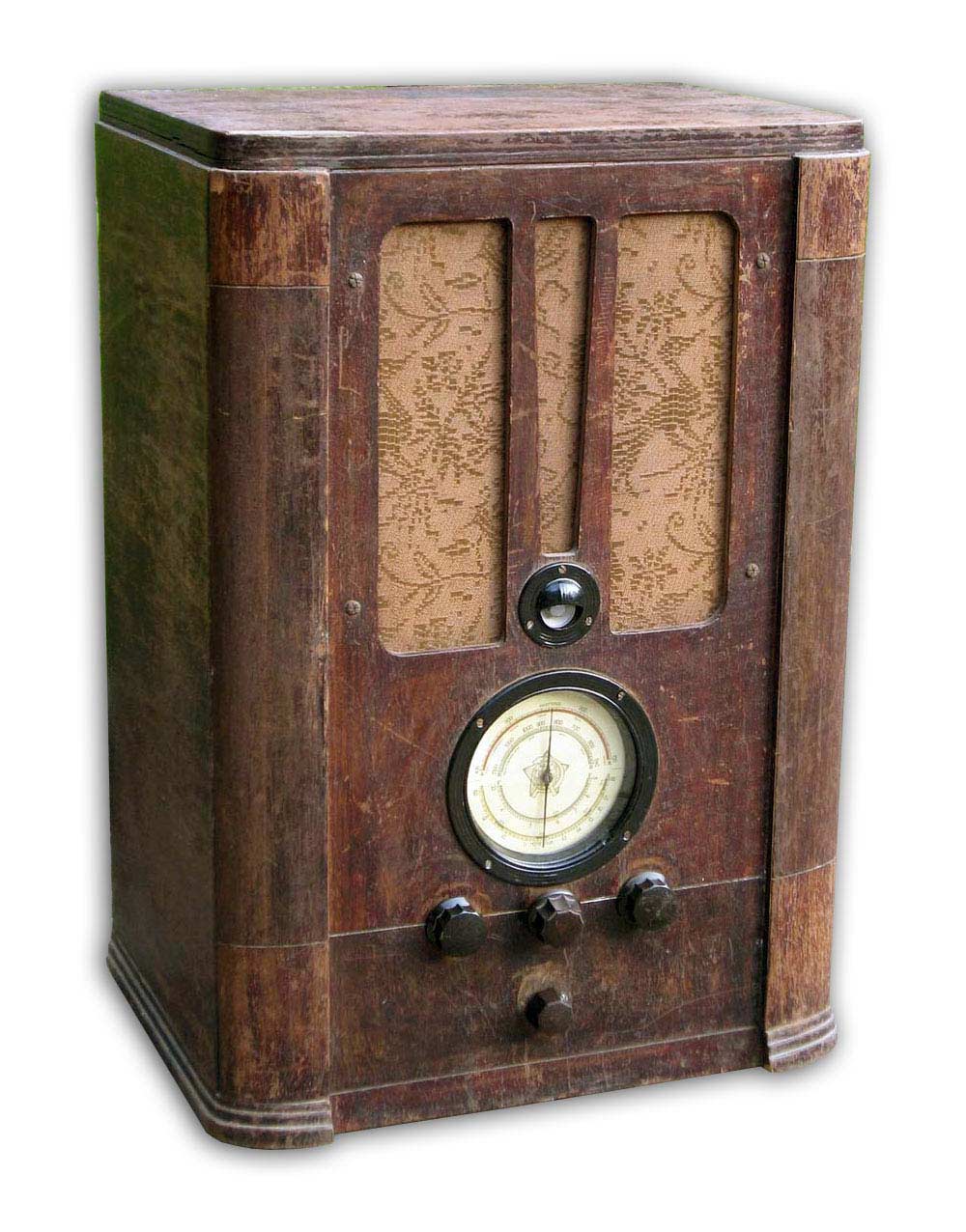

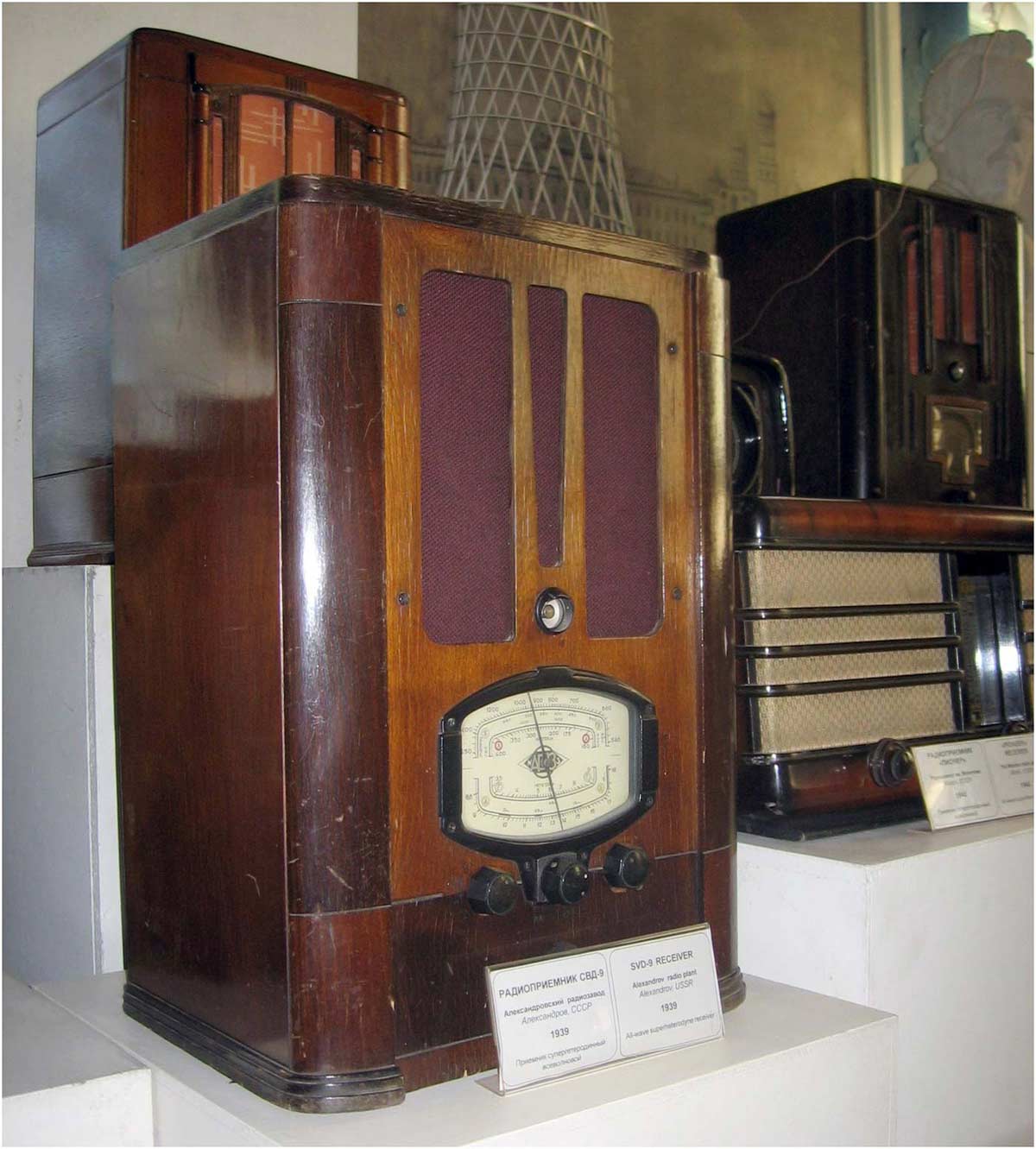

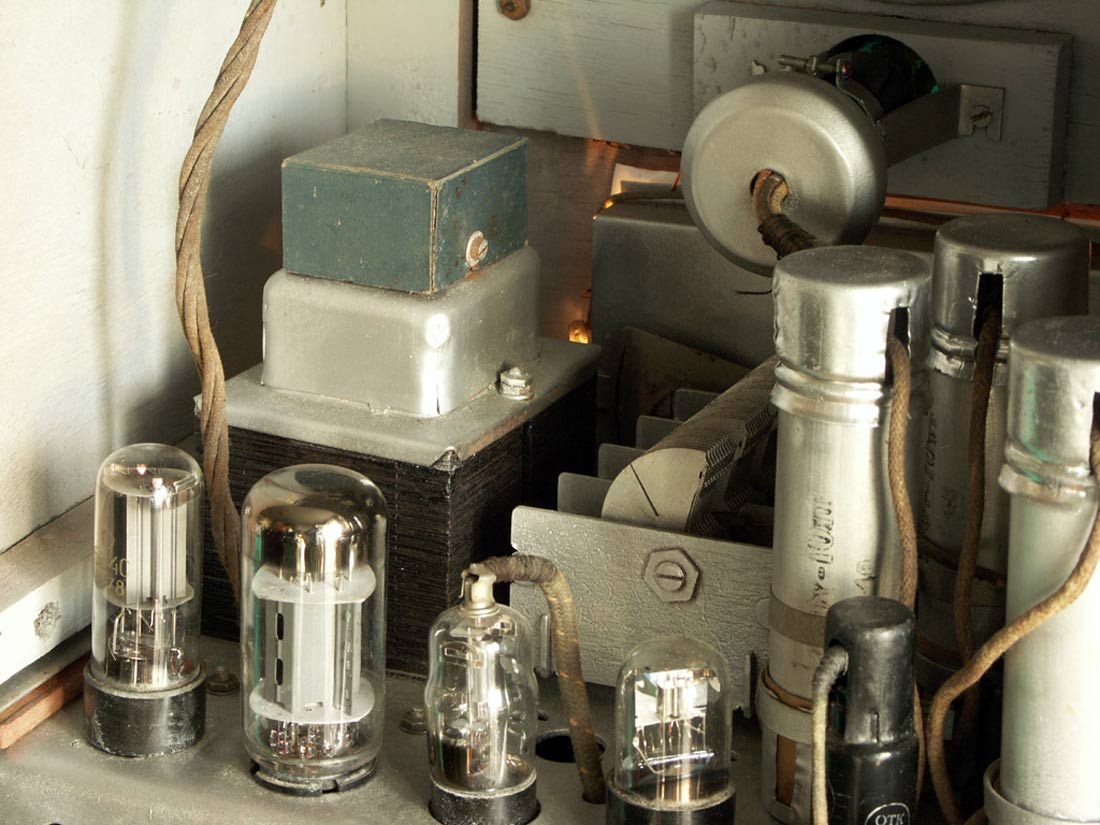

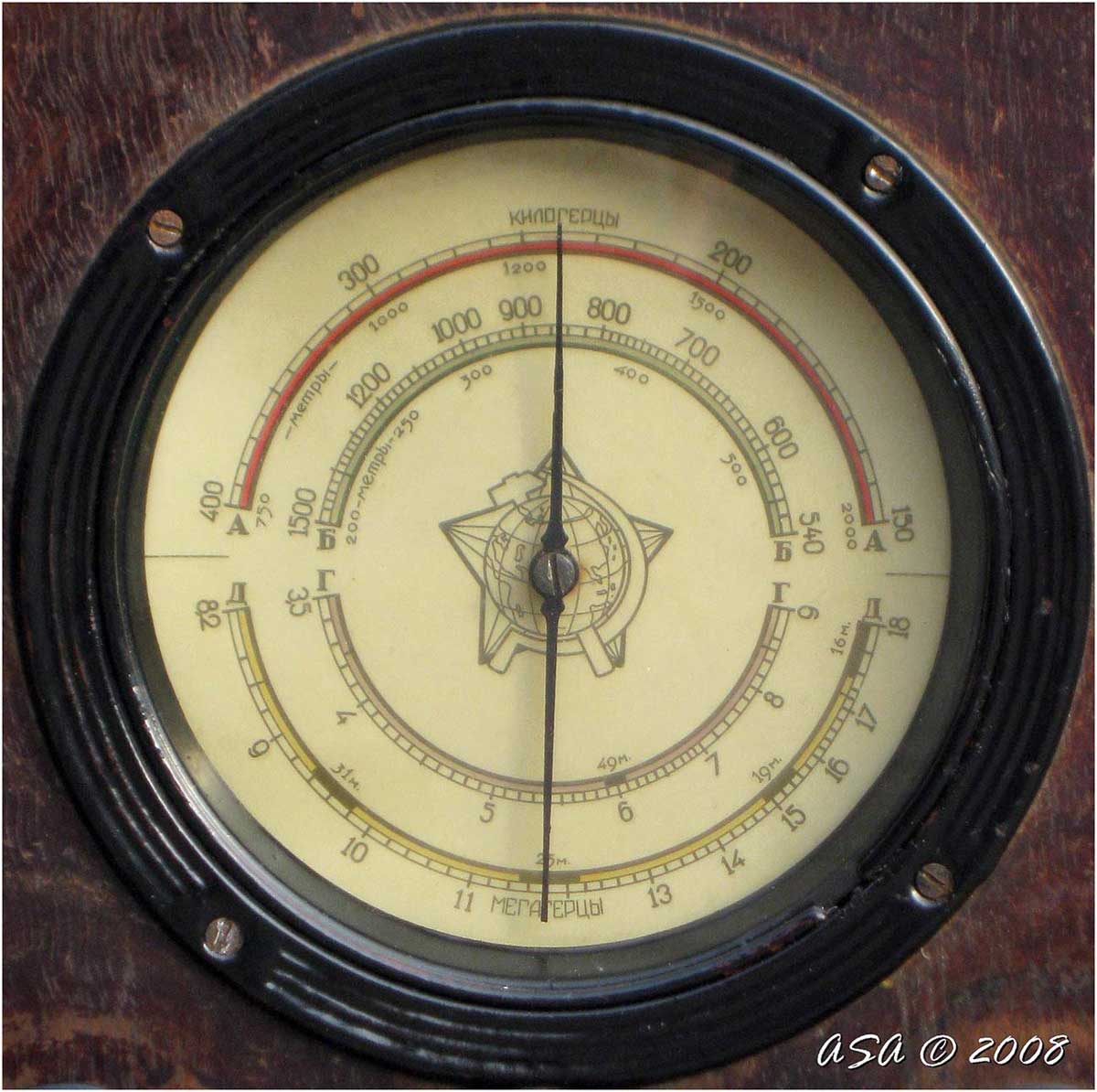

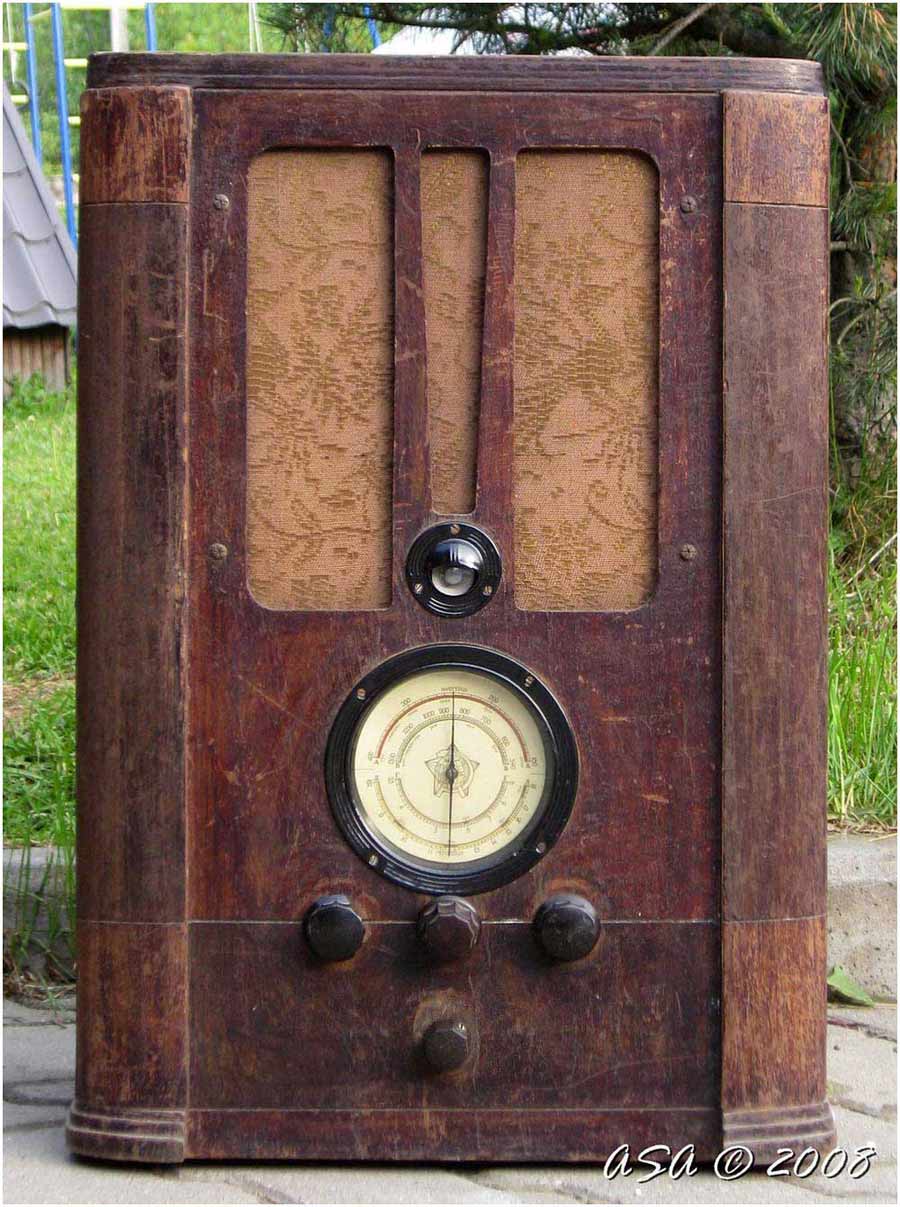

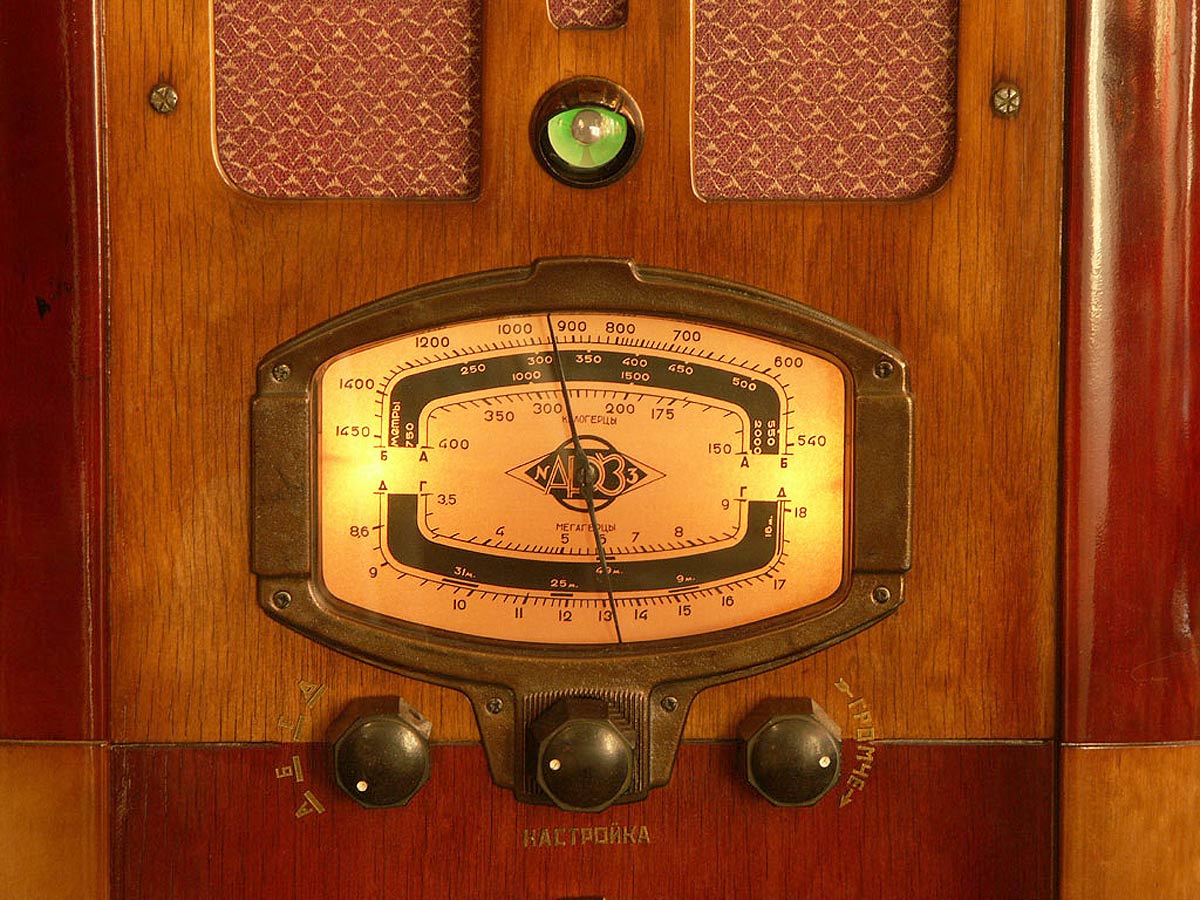

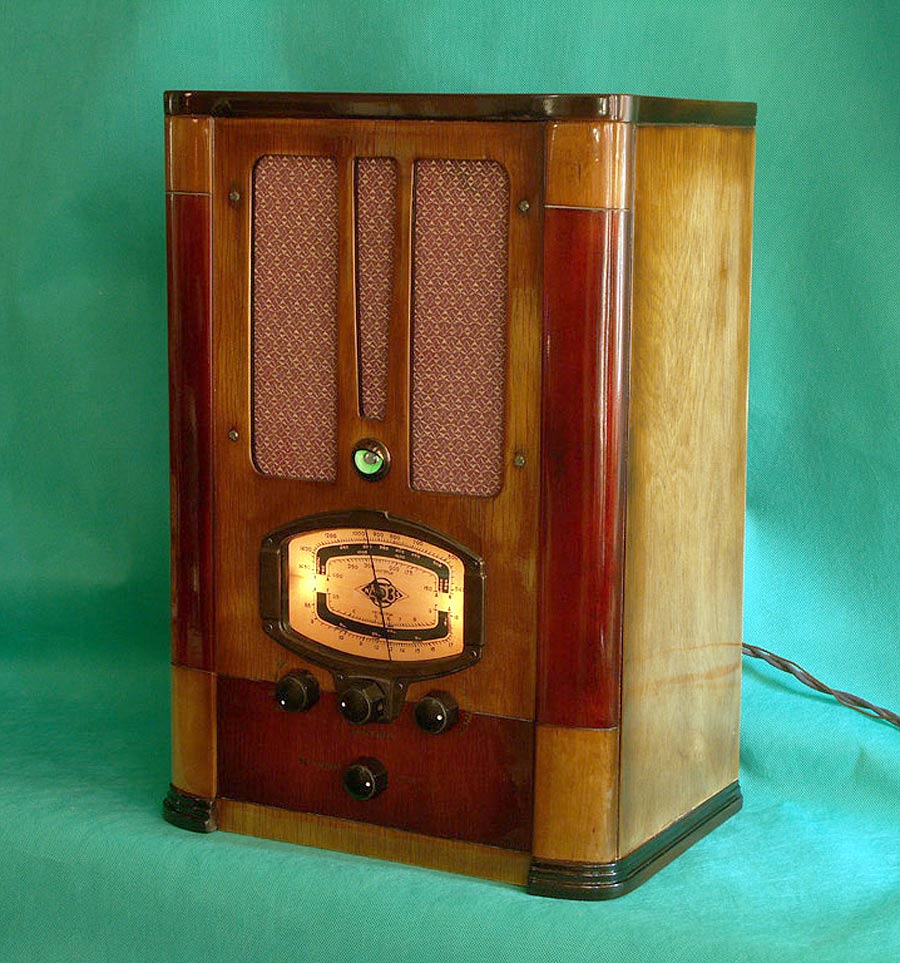

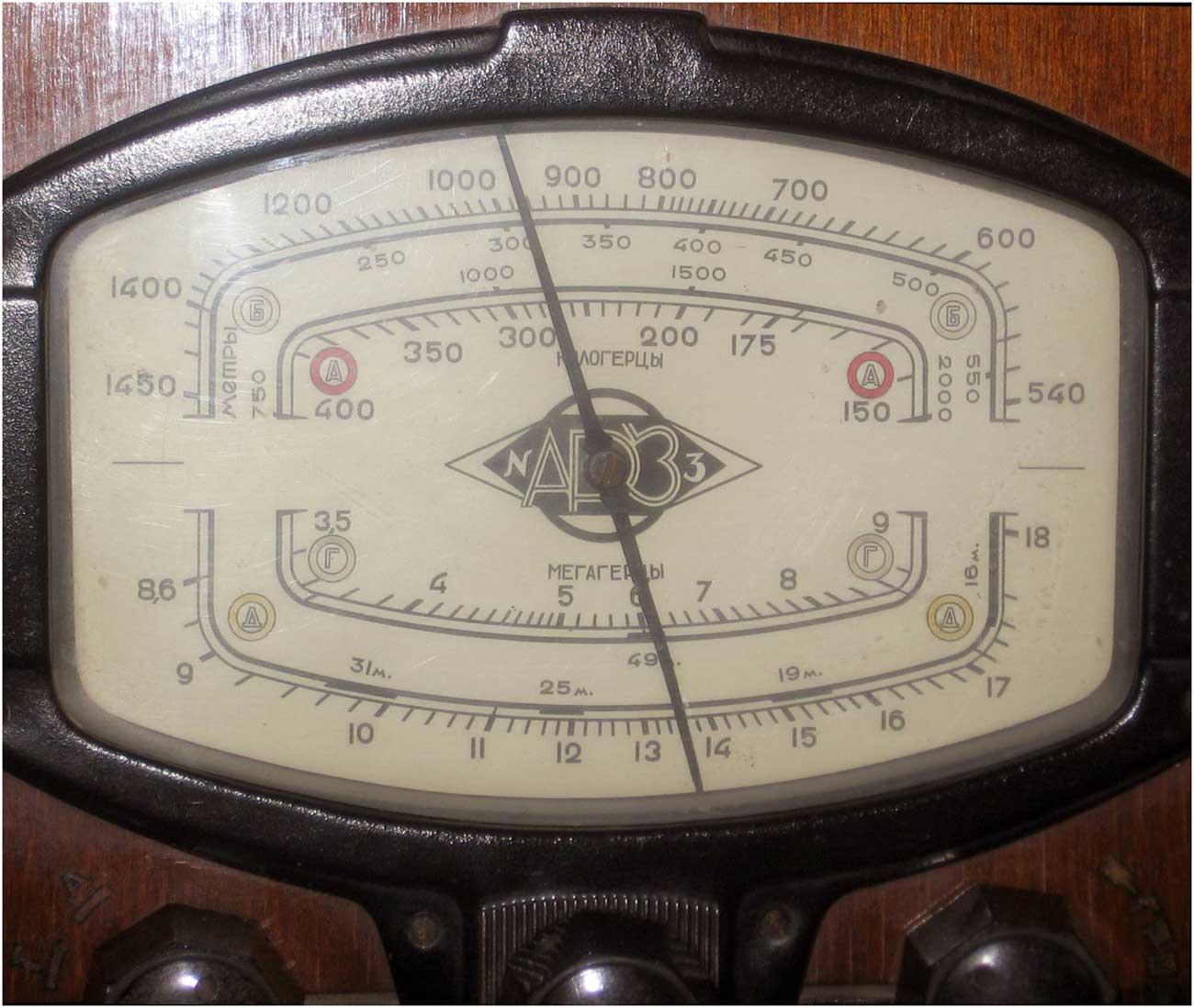

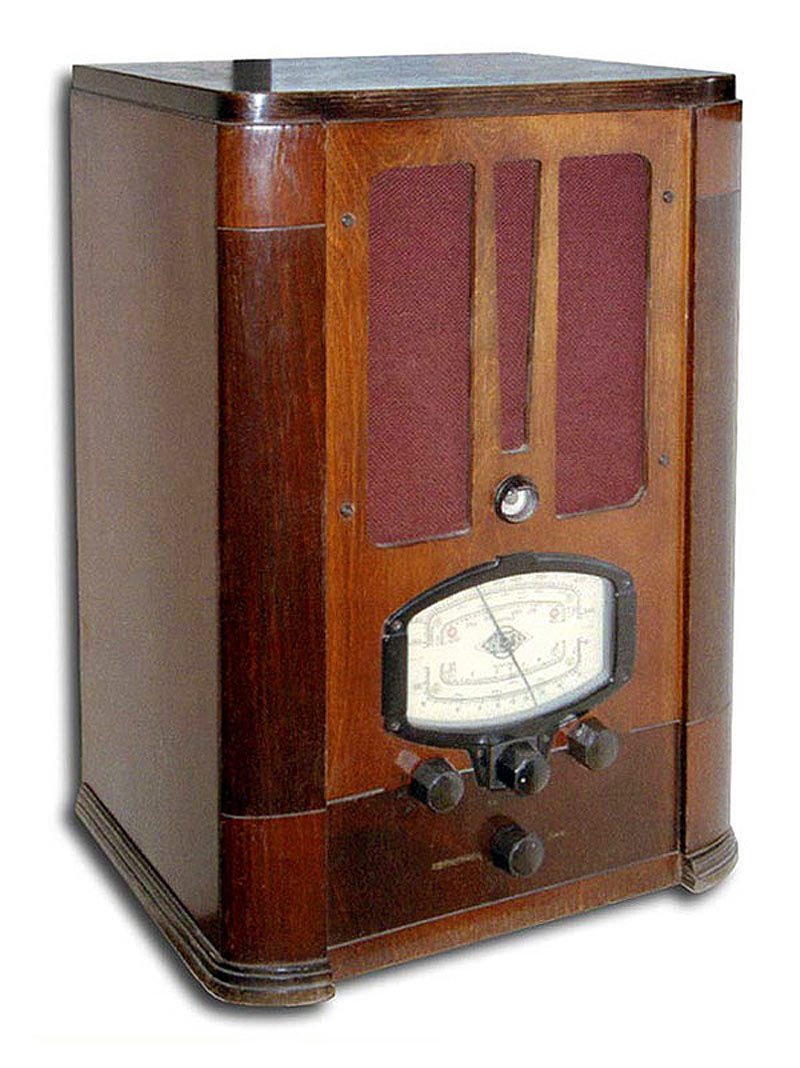

Радиоприёмник сетевой ламповый *СВД-9* с начала 1938 года выпускал Александровский радиозавод № 3 НКС. За время производства приёмников серии **СВД** их электрическая схема изменялась, а в соответствии с ней менялось и наименование модели. Очередная модернизация получила наименование **СВД-9**. В 1940 году круглая шкала приёмника была заменена на овальную, также частично модернизирована электрическая и монтажная схема. Радиоприёмник **СВД-9** собран на 9 лампах типов: 6К7, 6А8, 6Х6, 6Ф5, 6Л6, 5Ц4, 6Е5. Диапазоны ДВ (А) 750-2000 м, СВ (Б) 200-556 м, КВ (Г) 85,7-33,3 м, КВ (Д) 36,6-16,7 м. Чувствительность приёмника около 30 мкВ. Промежуточная частота 445 кГц. Номинальная выходная мощность усилителя приёмника 3, максимальная 7 Вт. Диапазон звуковых частот 100...4000 Гц. Потребляемая от сети мощность 100 Вт. Размеры приёмника 560х360х290 мм. Масса 16 кг. Приёмник собран в футляре из многослойной фанеры и дерева, покрыт лаком. Круглая, позже овальная шкала приёмника защищена стеклом. В центре шкалы эмблема: земной шар со звездой, серпом и молотом, на овальной - логотип Александровского радиозавода. Над шкалой находится индикатор настройки с козырьком. Ручек управления четыре. Первая переключатель диапазонов (А-Б-Г-Д), далее настройка и громкость. Нижняя регулятор тембр и выключатель сети. Двойная ручка настройки с редуктором. Громкоговоритель **ГМЭ-1** с подмагничиванием.
