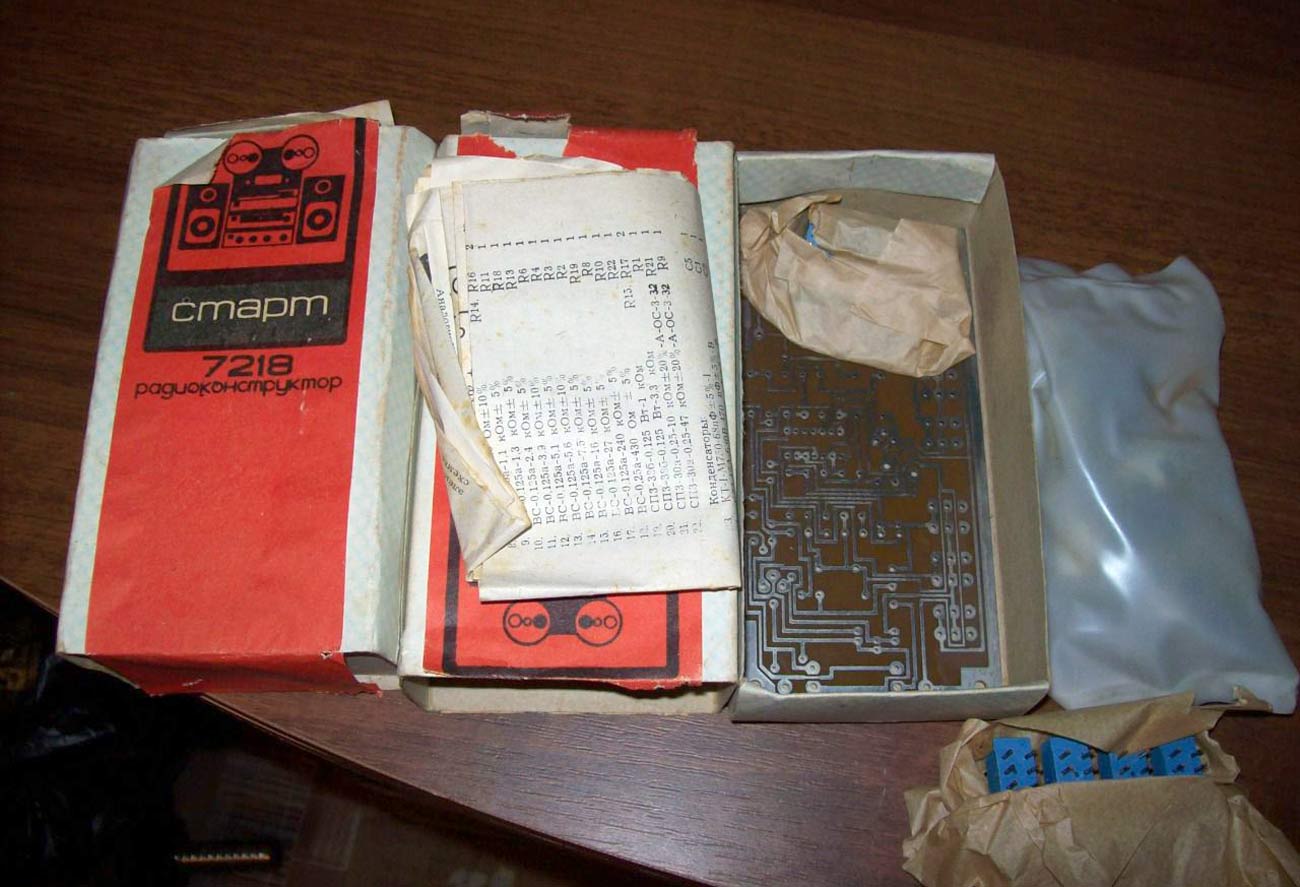

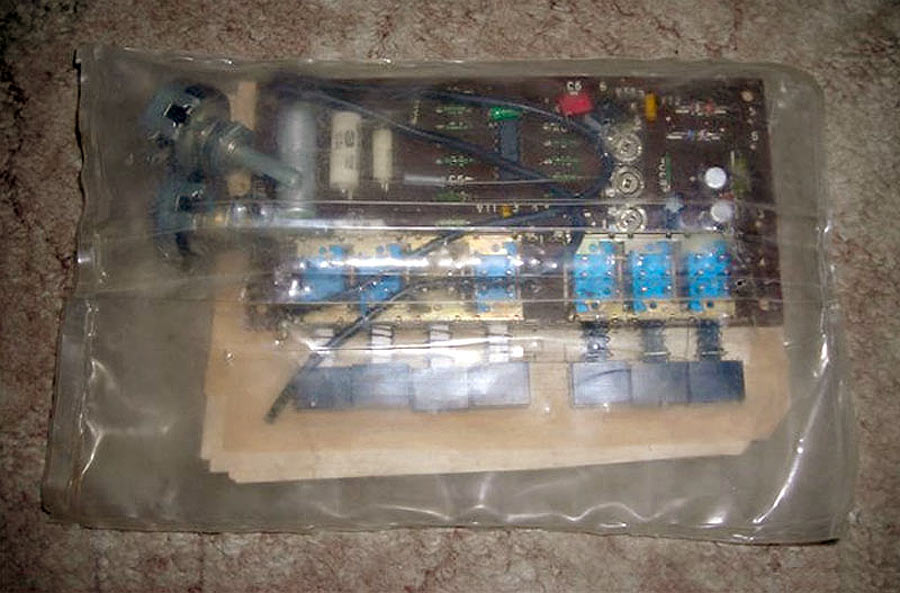

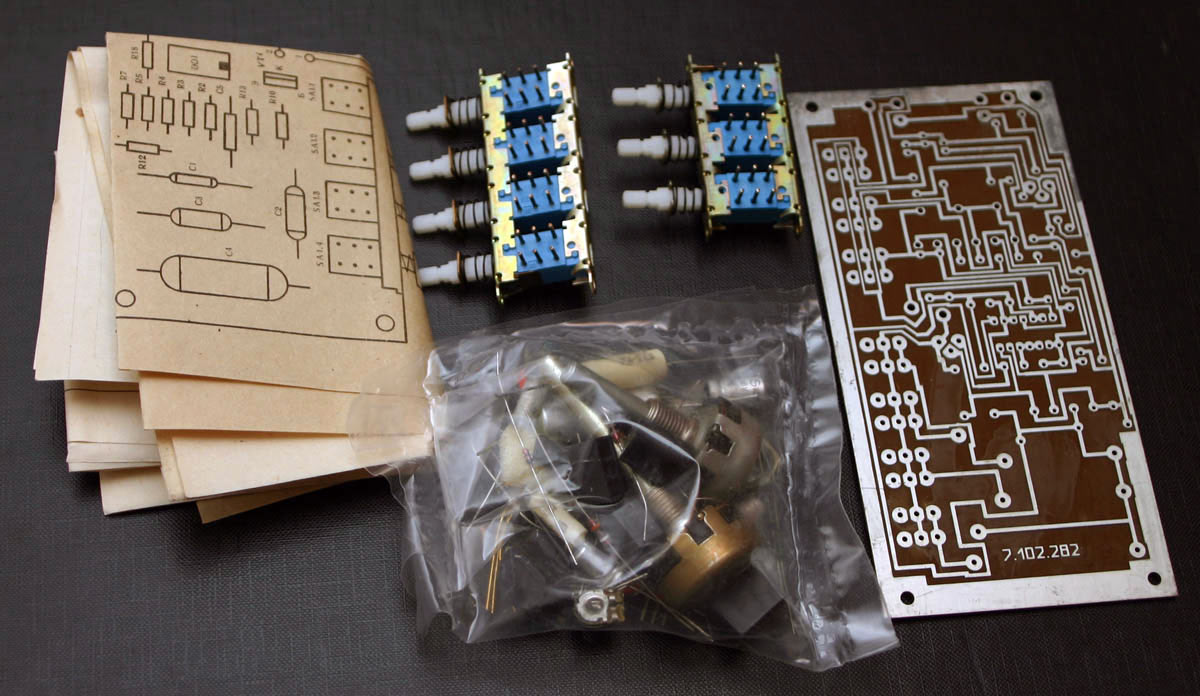

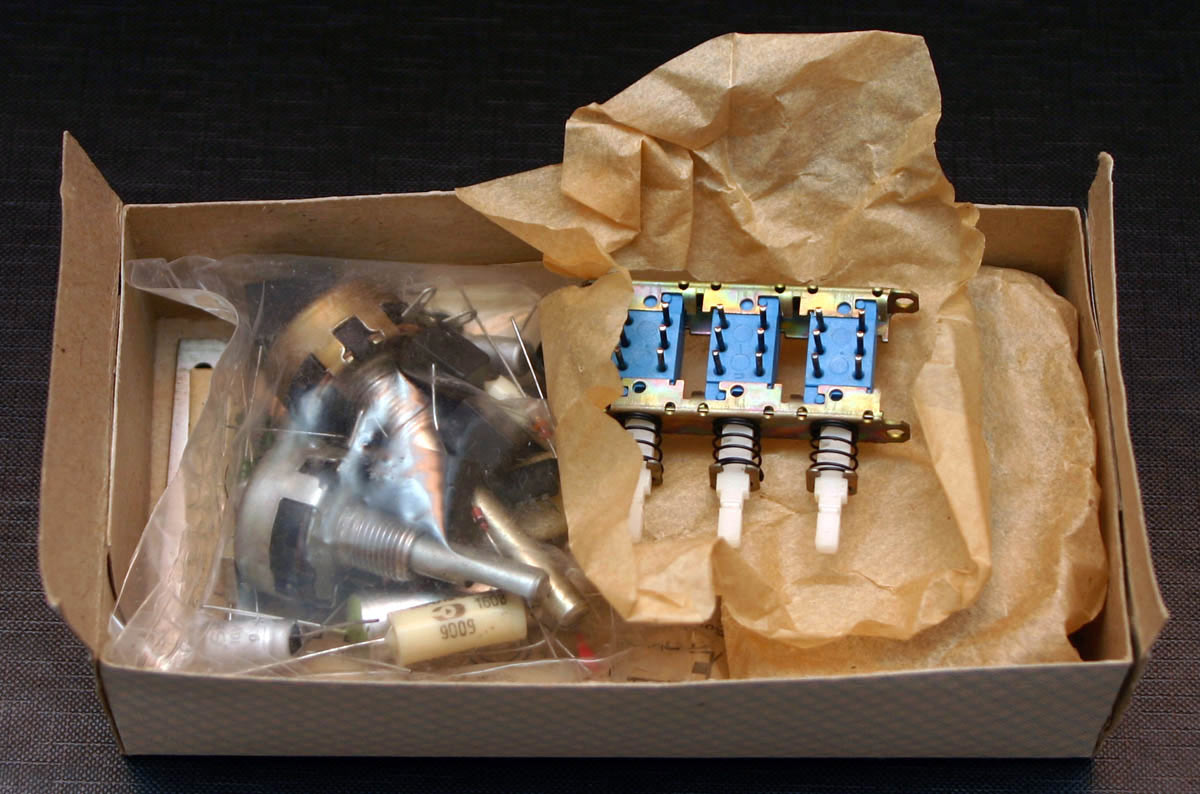

Радиоконструктор *Старт-7218* (Функциональный генератор) с I-кв 1988 года выпускал Каменец-Подольский завод Электроприбор. РК предназначен для детей старшего школьного возраста, а также для радиолюбителей любой квалификации. Работа с радиоконструктором не требует специальной подготовки и позволяет овладеть навыками конструирования и макетирования радиоустройств. РК позволяет на печатной плате собрать простой функциональный генератор, который вырабатывает колебания синусоидальной, треугольной и прямоугольной формы в широком диапазоне частот, что позволяет использовать его при проверке и настройке радиоэлектронных устройств. При использовании генератора совместно с осциллографом, имеется возможность снятия ампдитудно-частотных и динамических характеристик измеряемых устройств. Генератор может использоваться для проверки динамического состояния логических элементов устройств цифровой техники. Монтаж элементов выполняется на печатной плате. Основные характеристики: Рабочий диапазон 20...135000 Гц. Количество поддиапазонов 4. Выходное напряжение при синусоидальной форме сигнала 0,3 В, треугольной и прямоугольной 1,8 В. Коэффициент гармоник синусоидального напряжения 6%. Выходное сопротивление 600 Ом. Напряжение питания 9 В. Потребляемый ток 60 мА. Габариты ФГ - 167х92х55 мм. Масса 200 гр.
