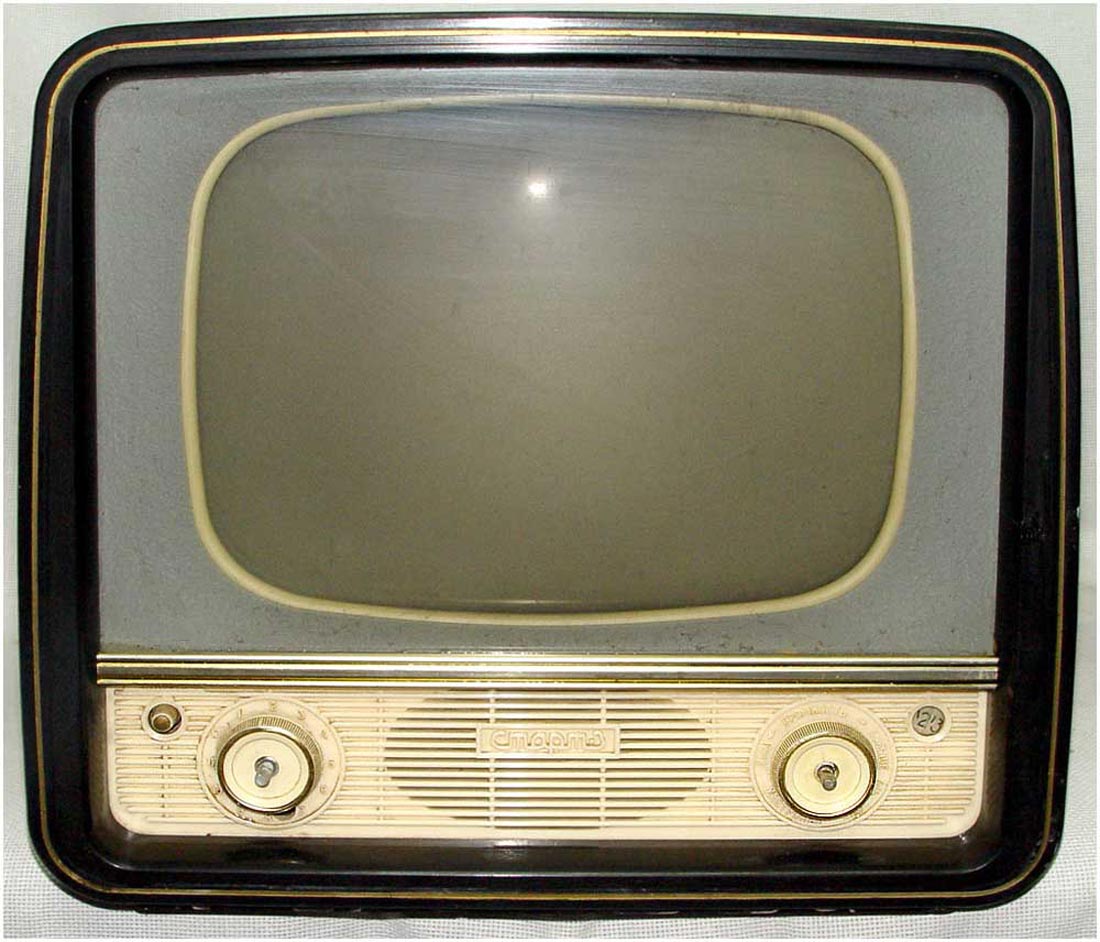

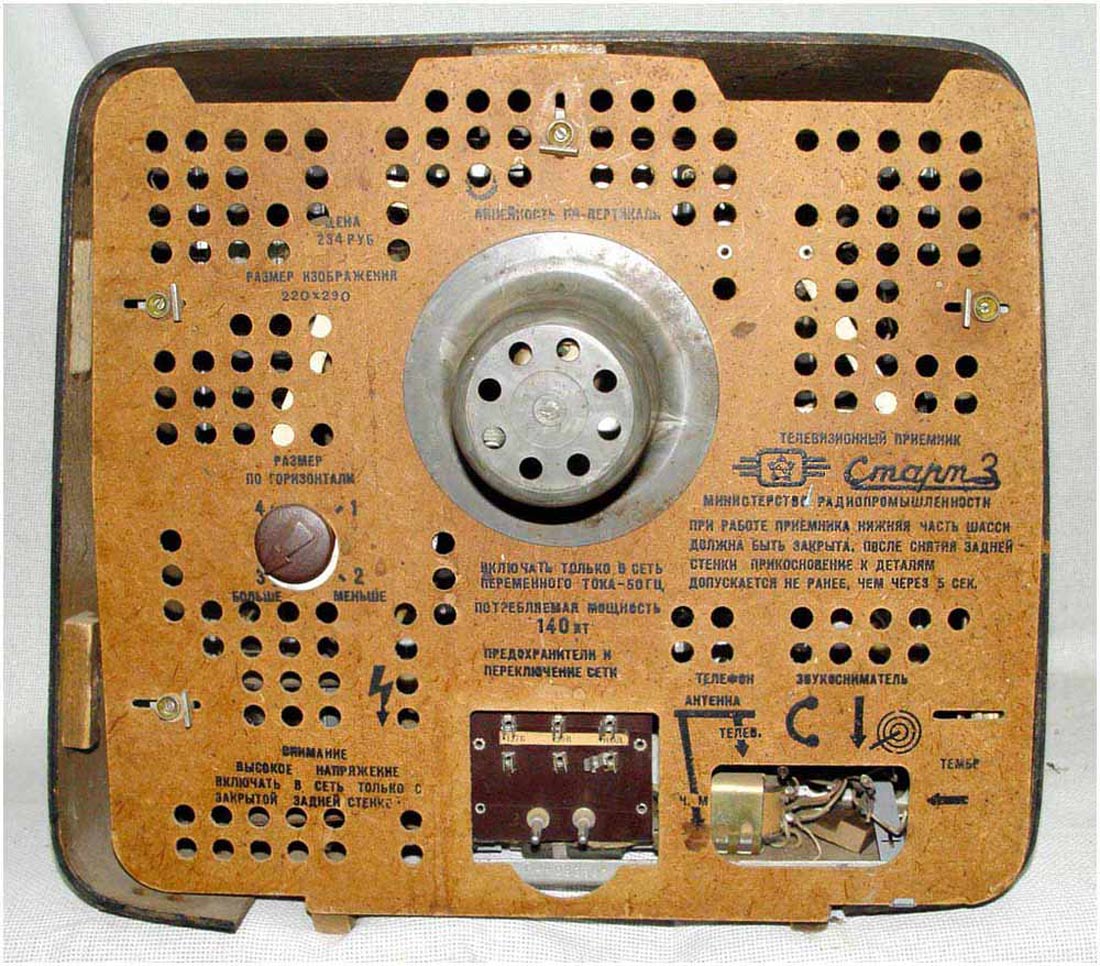

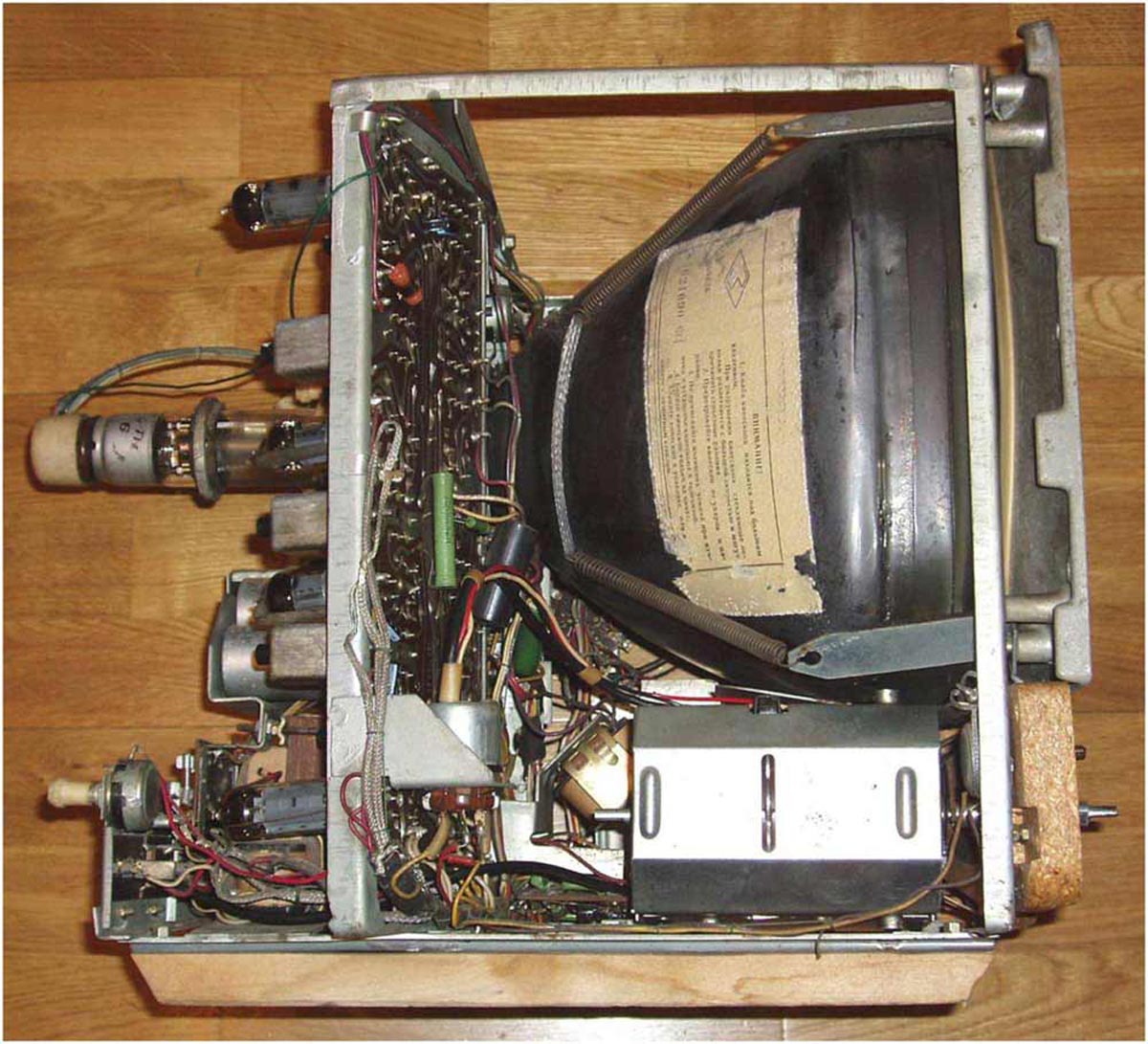

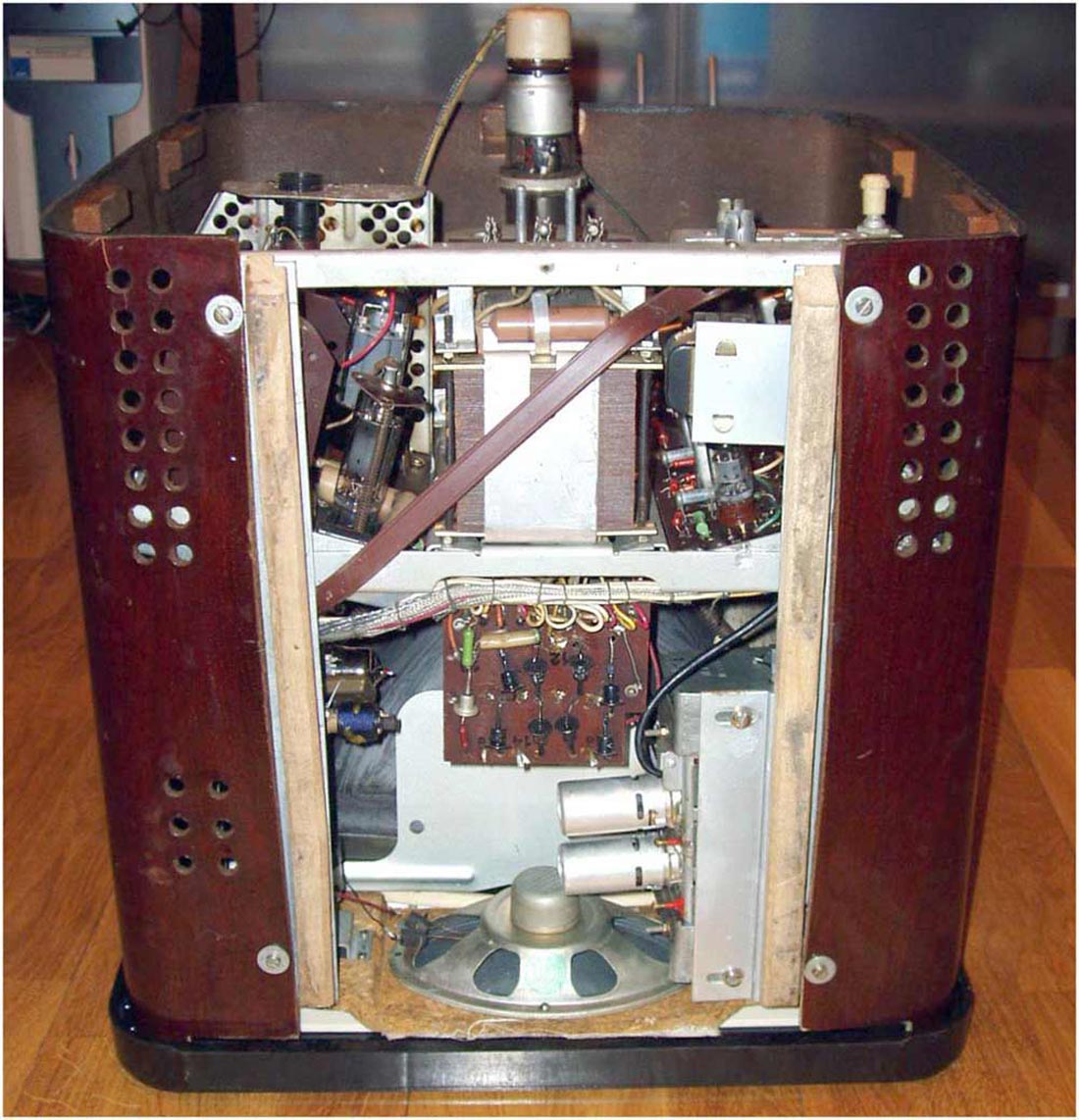

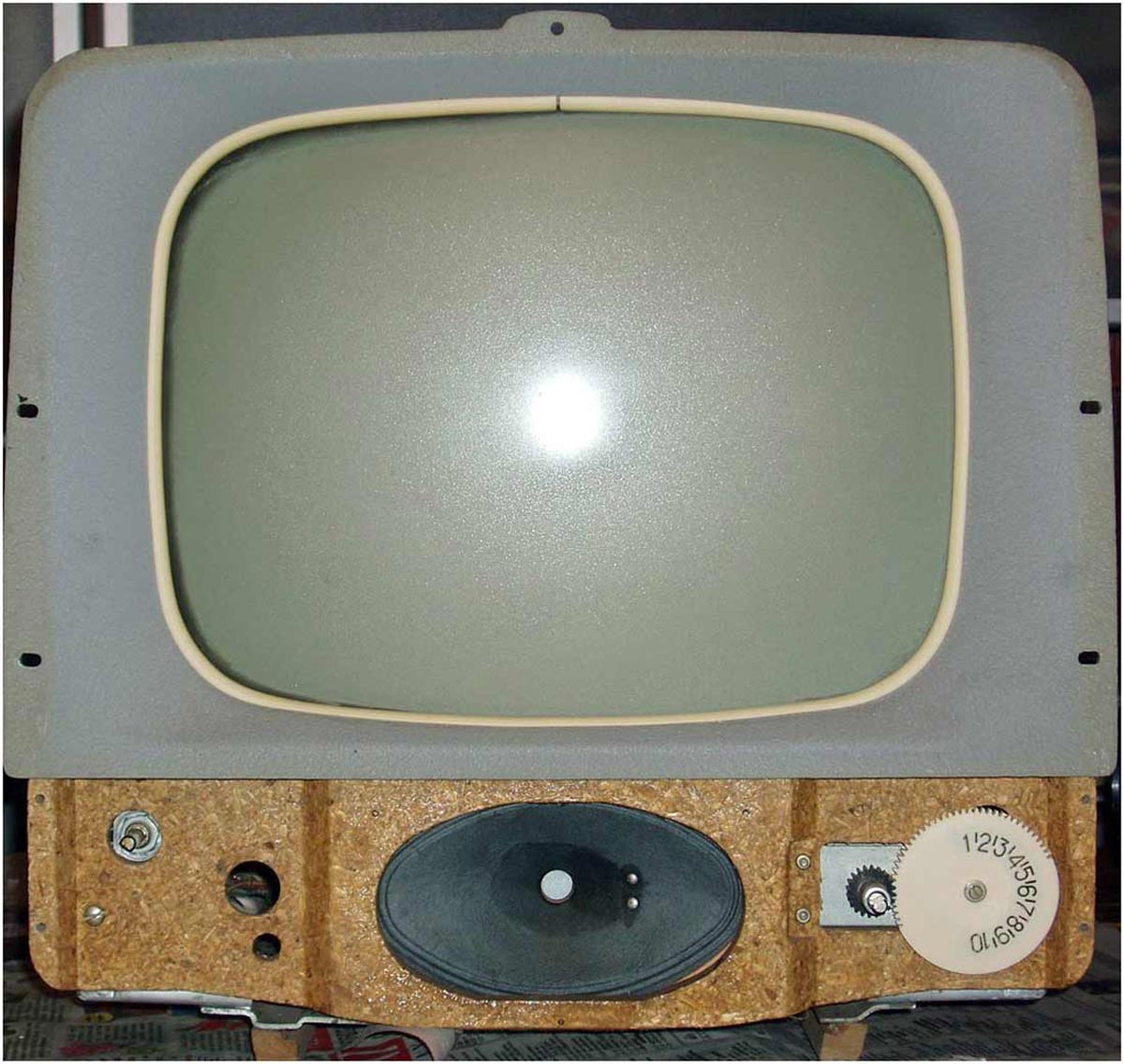

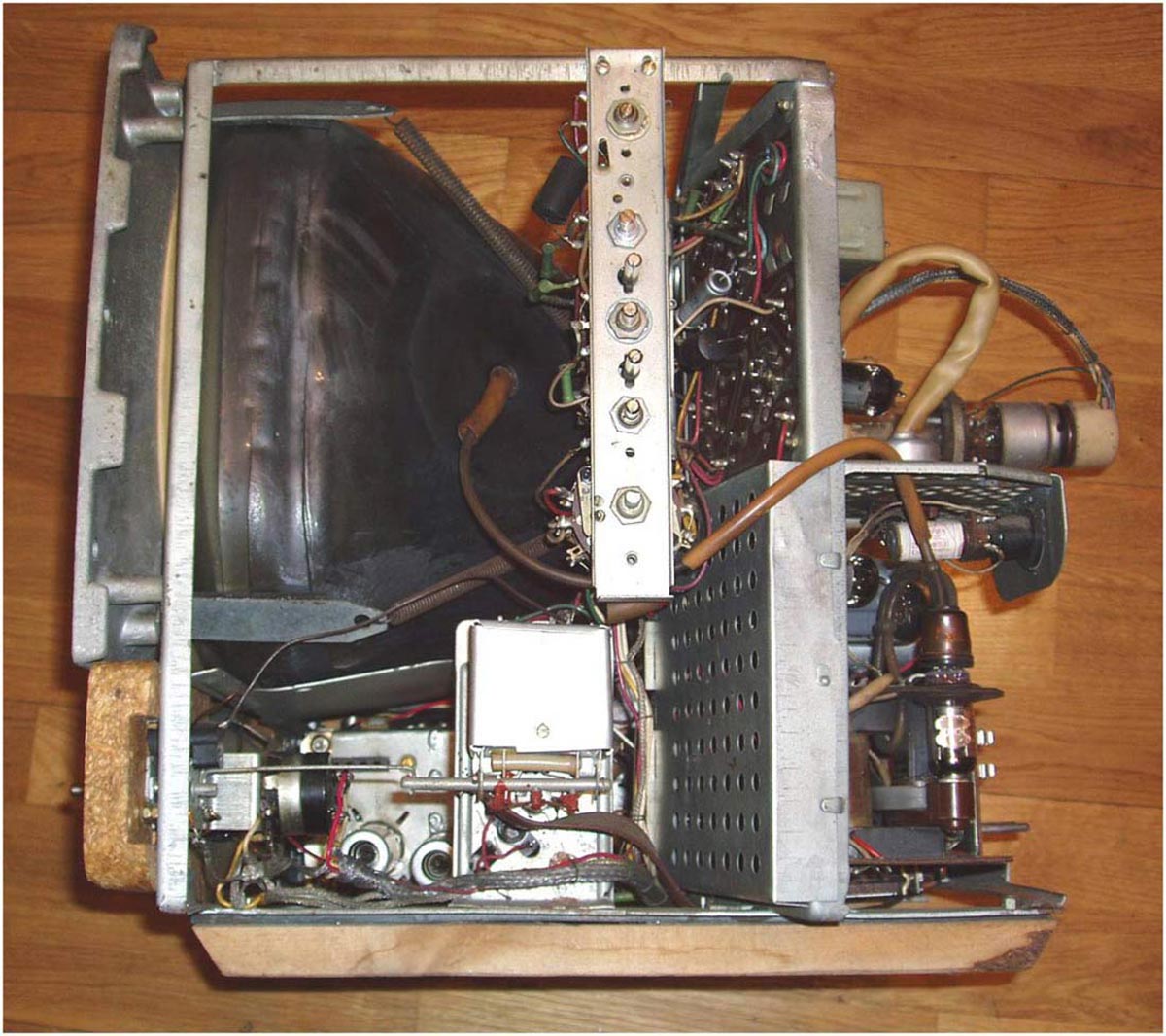

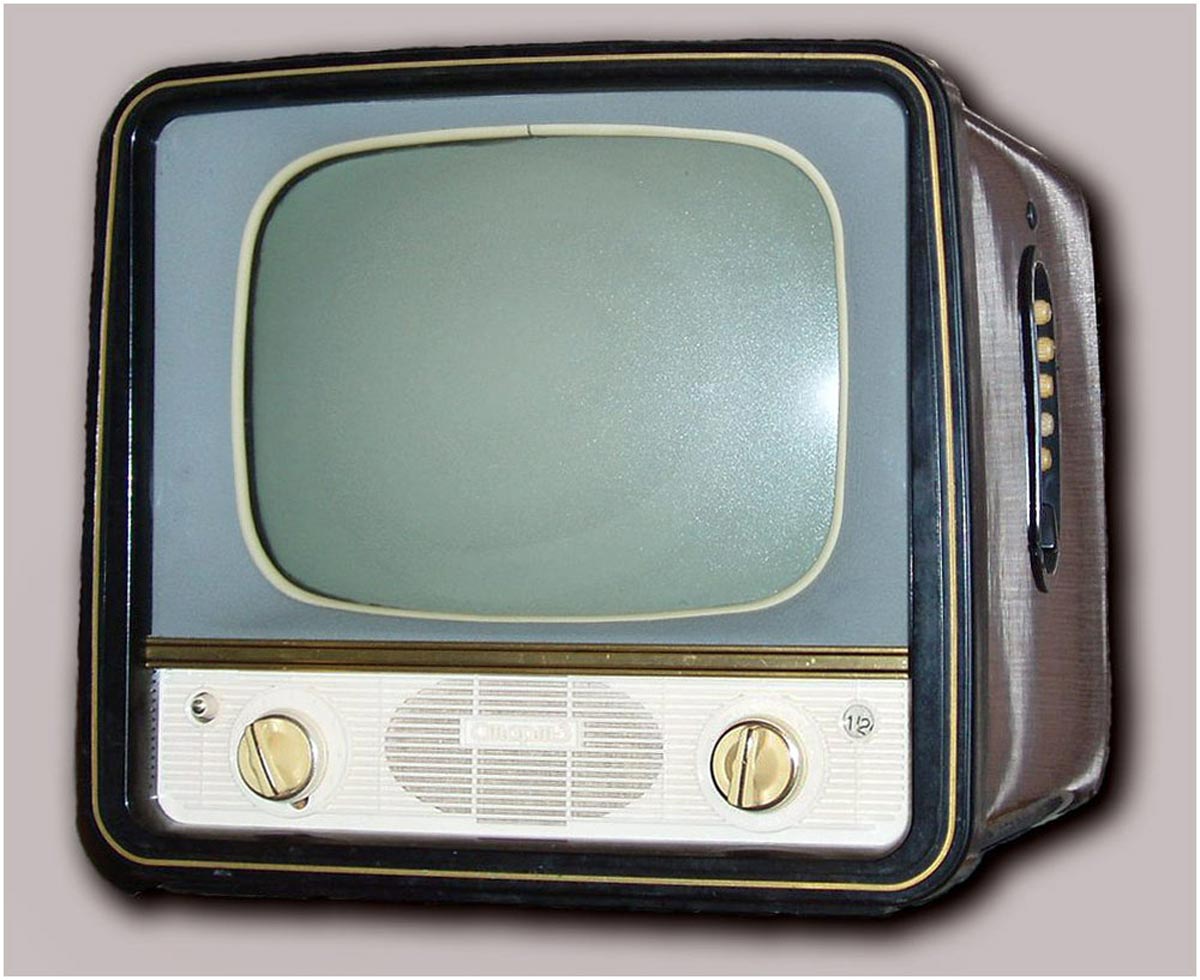

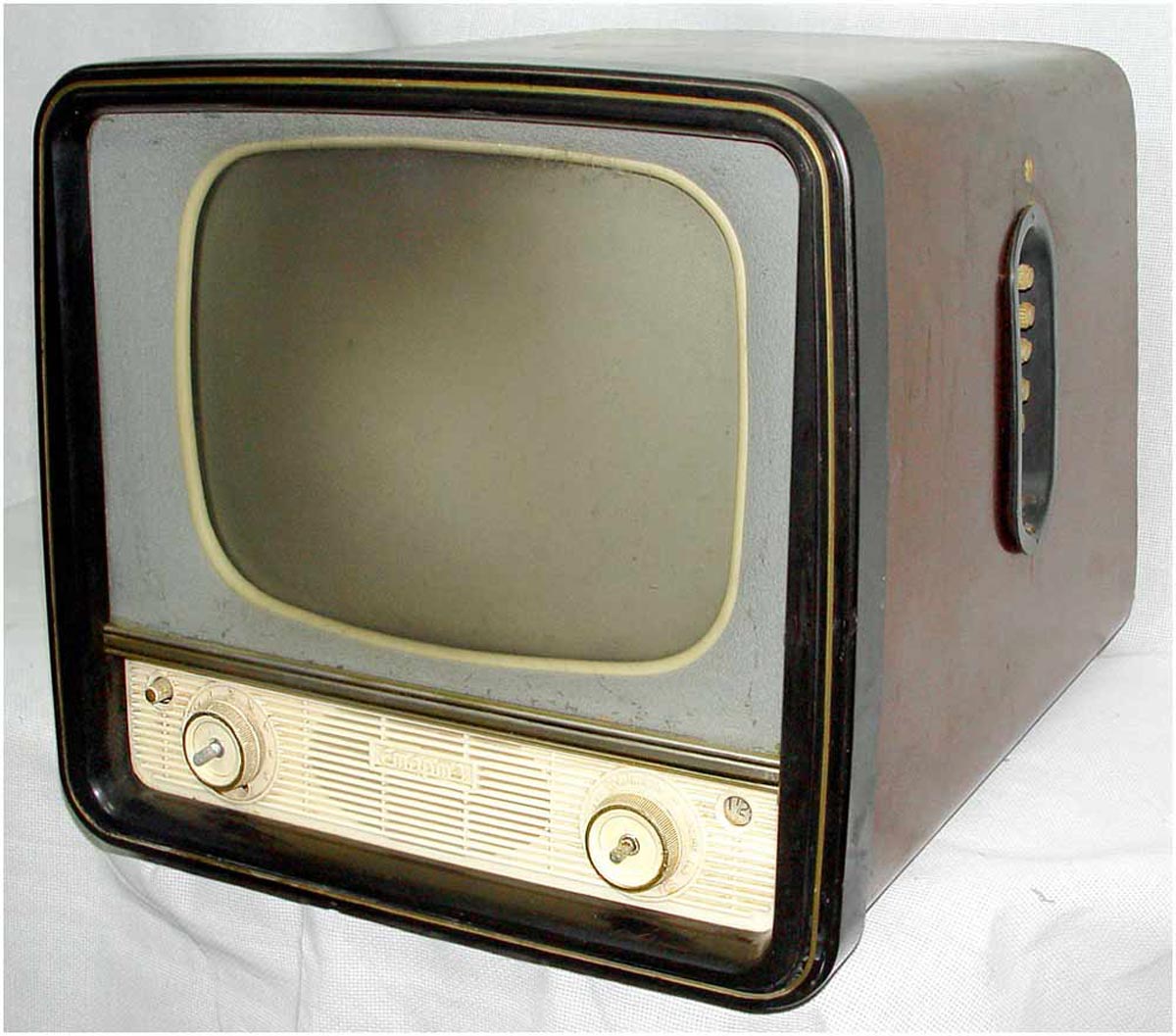

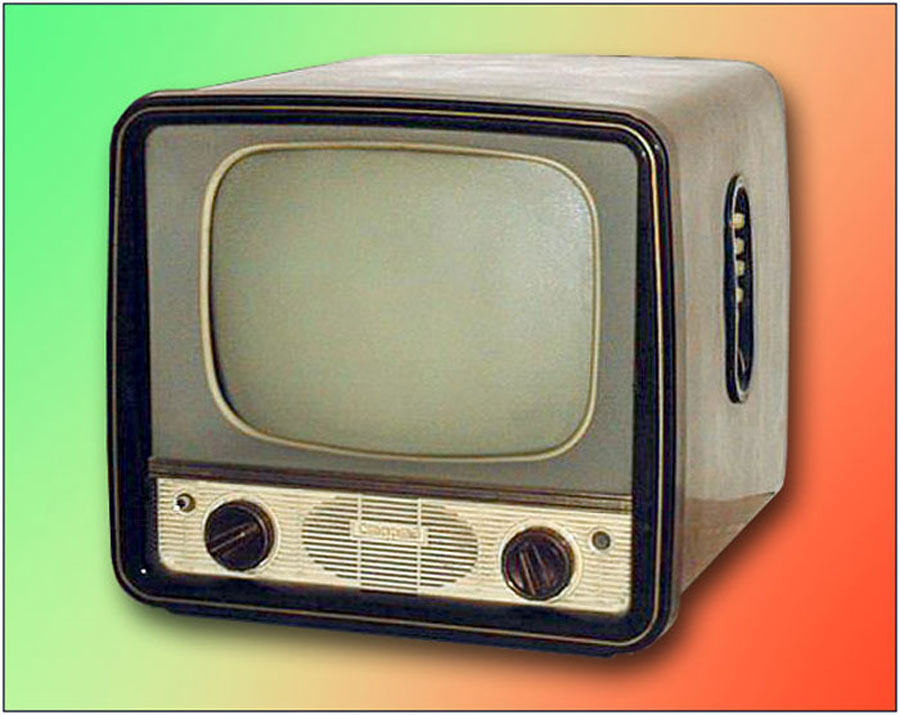

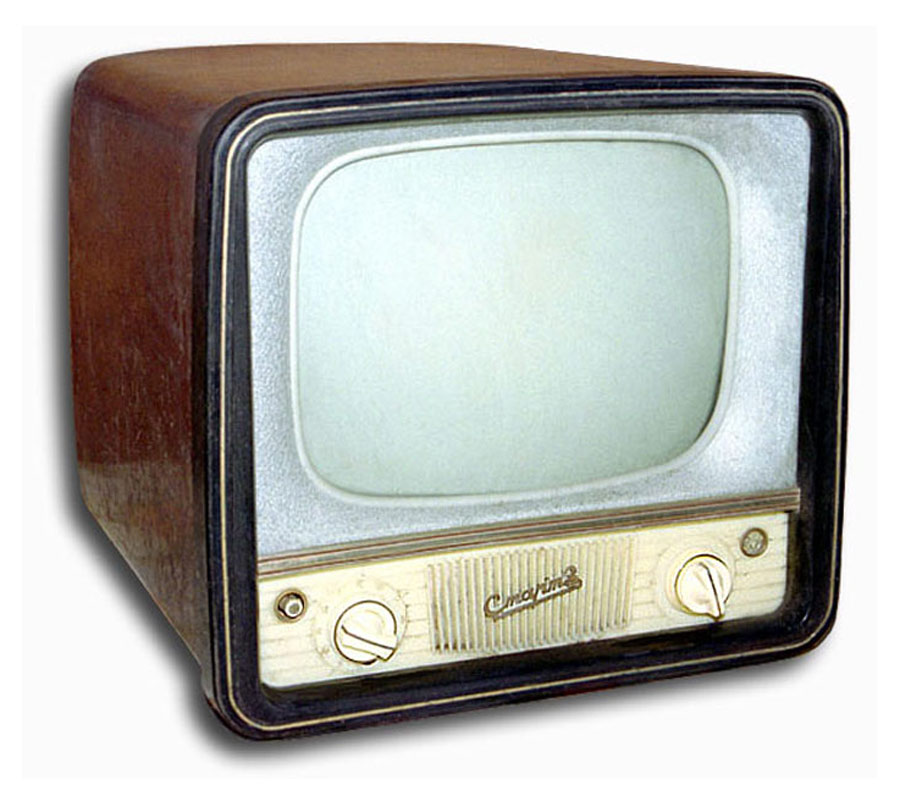

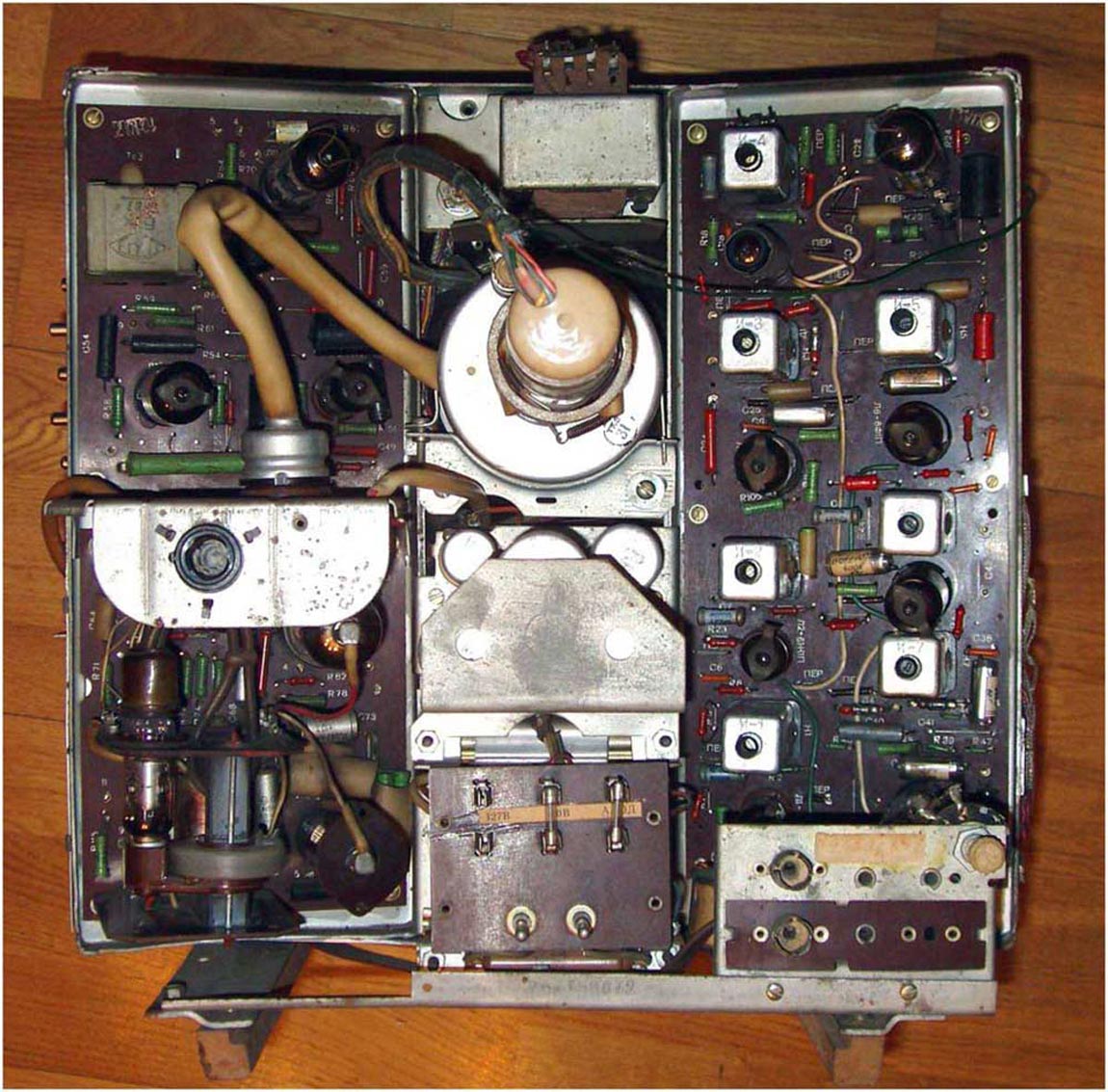

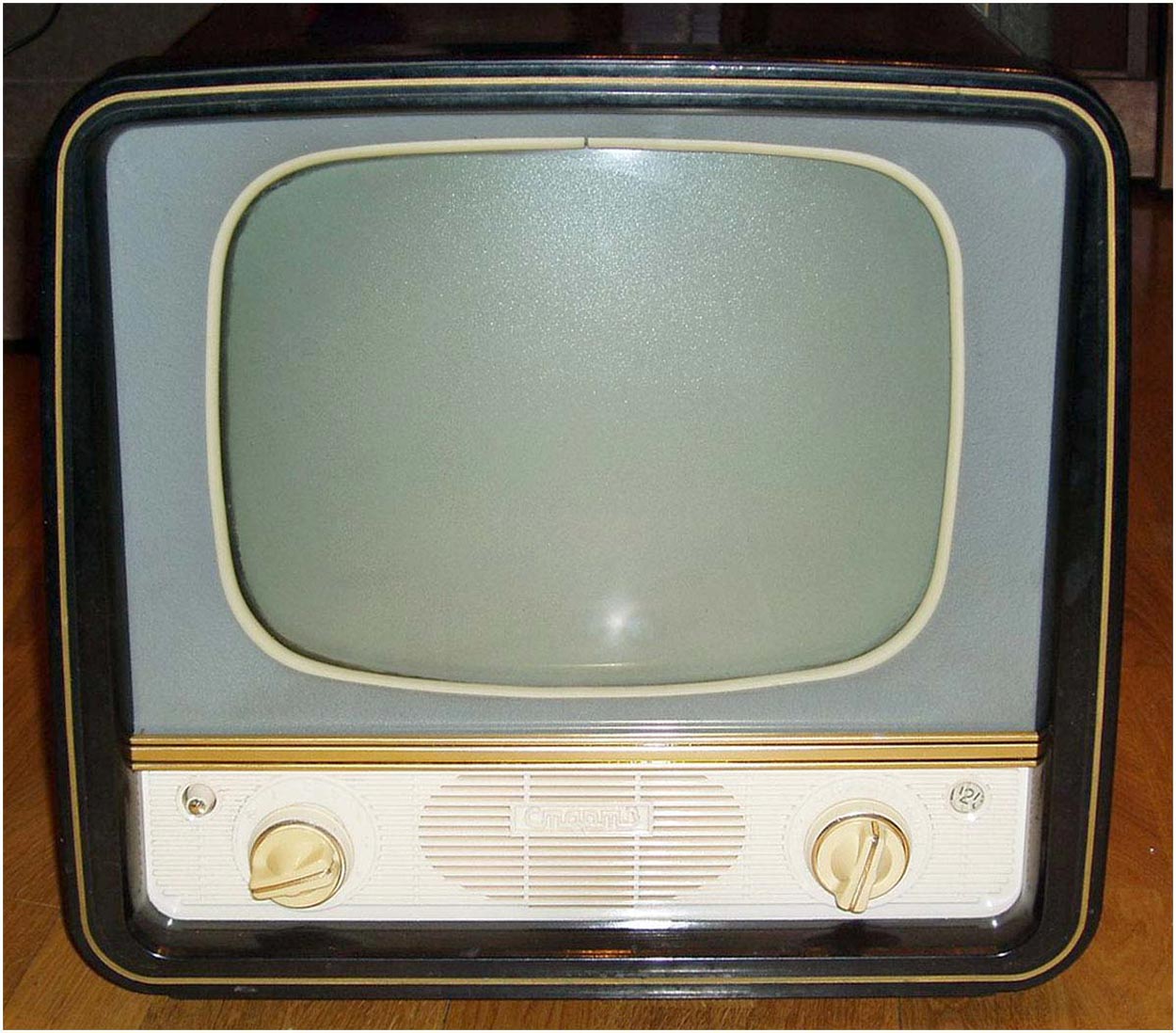

Телевизор *Старт-3* с 1959 года выпускал Московский радиотехнический завод. Сетевой настольный телевизор *Старт-3* наиболее совершенный из телевизоров 3-го класса тех лет и по многим параметрам отвечает ГОСТу на модели 2 класса. Телевизор предназначен для приёма в любом из 12-ти каналов, ЧМ радиостанций и воспроизведения граммофонной и магнитной записи. В аппарате применён кинескоп 35ЛК2Б с размером изображения 220х290 мм,18 радиоламп и 15 диодов. Чувствительность телевизора 200 мкВ, УКВ-ЧМ приставки 150 мкВ. Четкость изображения 500 линий. Полоса воспроизводимых частот звука 100...7000 Гц. Номинальная выходная мощность канала звука 1 Вт. Потребляемая мощность 140 Вт, при приёме УКВ-ЧМ - 50 Вт. Громкоговоритель 1ГД-9 расположен на передней панели и создает громкий звук для средней комнаты. В модели имеются системы АРУ, АРЯ и АПЧиФ, ручка регулировки четкости. Футляр для телевизора изготовлен из гнутой фанеры и отделан под тёмные, ценные породы дерева. В его оформлении использована пластмасса. Основные ручки управления находятся спереди, вспомогательные в нише справа. Монтаж печатный. Цена модели после денежной реформы 1961 года была 234 рубля. В 1964 году было немного изменено внешнее оформление и телевизор стал называться **Старт-3М**. Телевизор *Старт-3* экспортировался во многие страны социалистического лагеря и выпускался до начала 1967 года. Опыт ремонта Радио №7/1964, ст. 28 Радио №9/1964, ст.34 Радио №2/1965, ст. 57 Радио №4/1966, ст.26 Нет растра и изображения. Зву­ковое сопровождение — нормальное. При измерении напряжения «вольтодобавки» на выводе 1 строчного автотрансформатора (следует отме­тить, что измерять это напряжение, прикасаясь щупом авометра к аноду выходной лампы строчной разверт­ки, ни в коем случае нельзя) оно ока­залось не 550—650 в, а равным на­пряжению источника питания, то есть 225 в. Это указывало на то, что одна из деталей выходного каскада строч­ной развертки неисправна. При де­тальной проверке было установлено, что истинная причина неисправности заключается в междуэлектродном за­мыкании в высоковольтном кенотро­не 1Ц11П. При обычных неисправно­стях этой лампы (потеря эмиссии, обрыв нити накала) напряжение «вольтодобавки» не уменьшается. Цепь, образовавшаяся из-за между- электродного замыкания в лампе 1Ц11П, обусловила значительное за­тухание в выходном строчном авто­трансформаторе, в результате чего выходной каскад строчной развертки перестал работать и напряжение «вольтодобавки» уменьшилось. Неисправность была устранена за­меной лампы 1Ц11П.

Галерея
