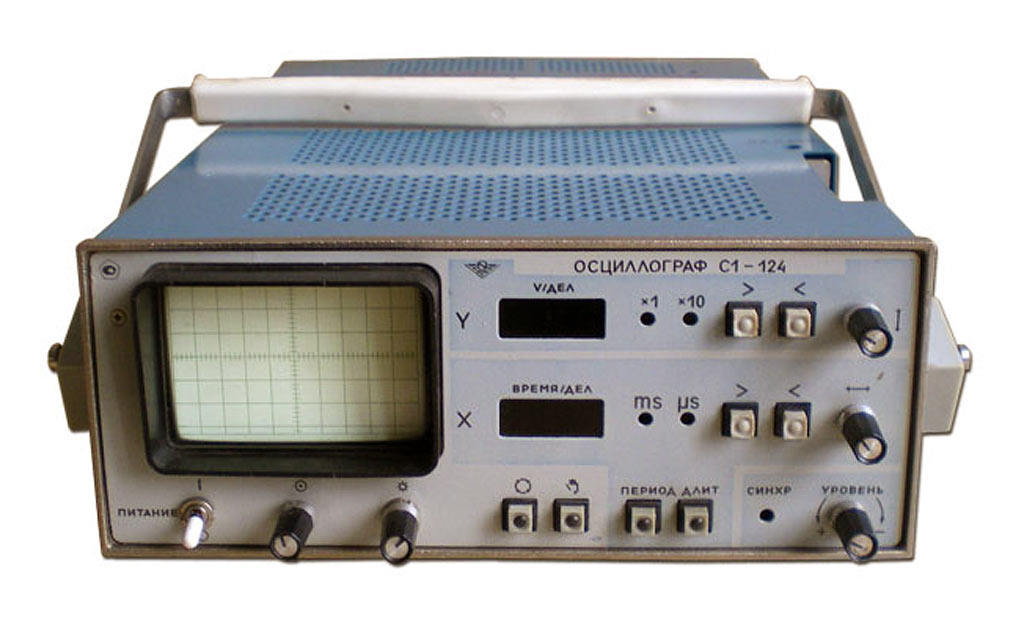

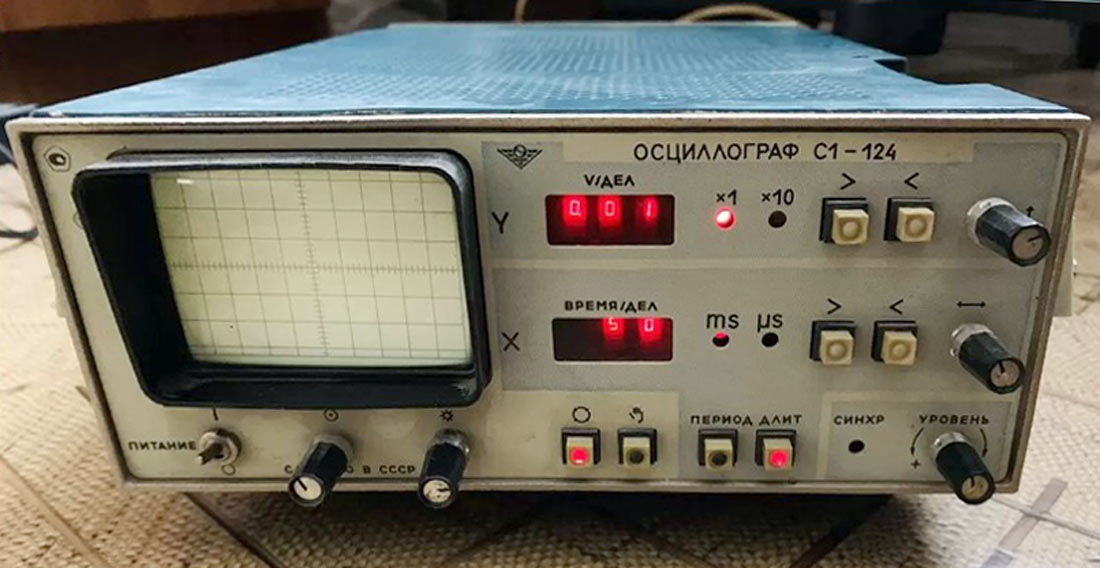

Осциллограф универсальный *С1-124* выпускался возможно c 1989 года Львовским ПО имени В.И.Ленина (Золочевский радиозавод). Осциллограф предназначен для исследования периодических электрических сигналов в диапазоне частот от 0 до 10 МГц при текущем обслуживании и оперативной диагностики неисправностей радиоэлектронного оборудования в полевых, цеховых или в лабораторных условиях. Осцсиллограф может быть использован и в автоматизированных системах контроля. Осциллограф *С1-124* обеспечивает автоматическую установку размеров изображения в пределах экрана с индикацией их на цифровом светодиодном индикаторе. В этой модели используется кинескоп типа 8ЛО8И. Питание осциллографа может осуществляться: от сети переменного тока с напряжением 220 В и частотой 50/60 Гц; от сети переменного тока с напряжением 220 В или 115 В с частотой 400 Гц; или от источника постоянного напряжения 27 В. Мощность, потребляемая от сети переменного тока напряжением 220 В, не превышает 25 ВА. Ток, потребляемый от источника постоянного тока при напряжении 27 В, не превышает 0,8 А. Габариты модели 245х350х110 мм. Вес с преобразователем 4 кг.

Галерея
