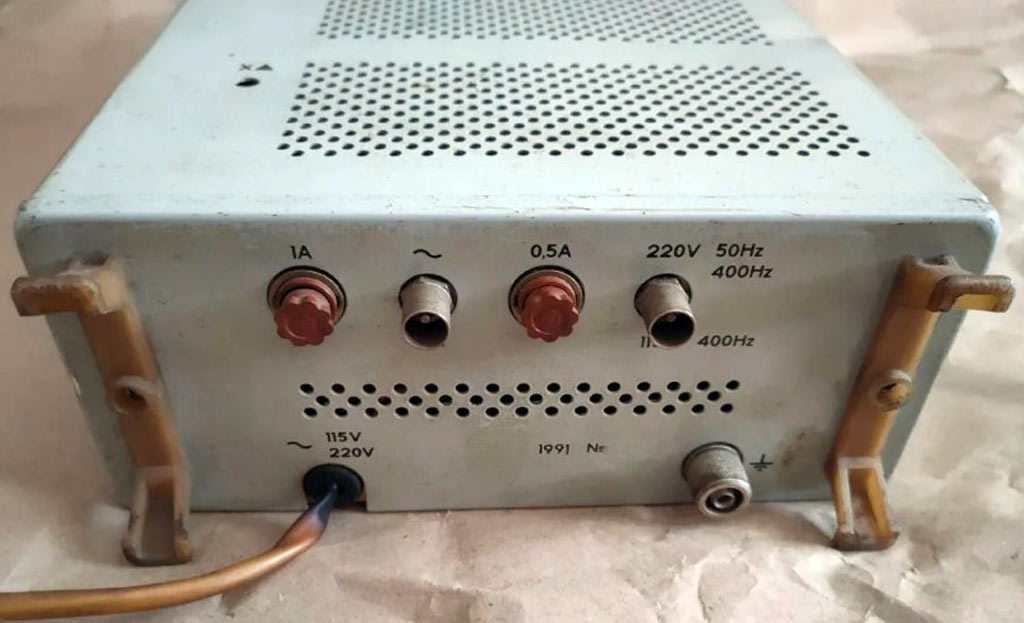

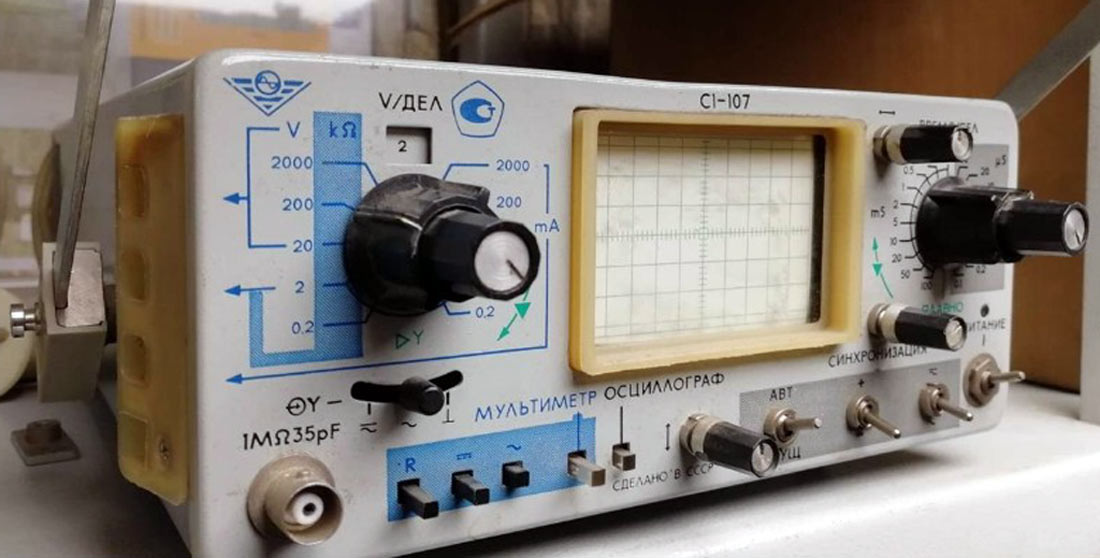

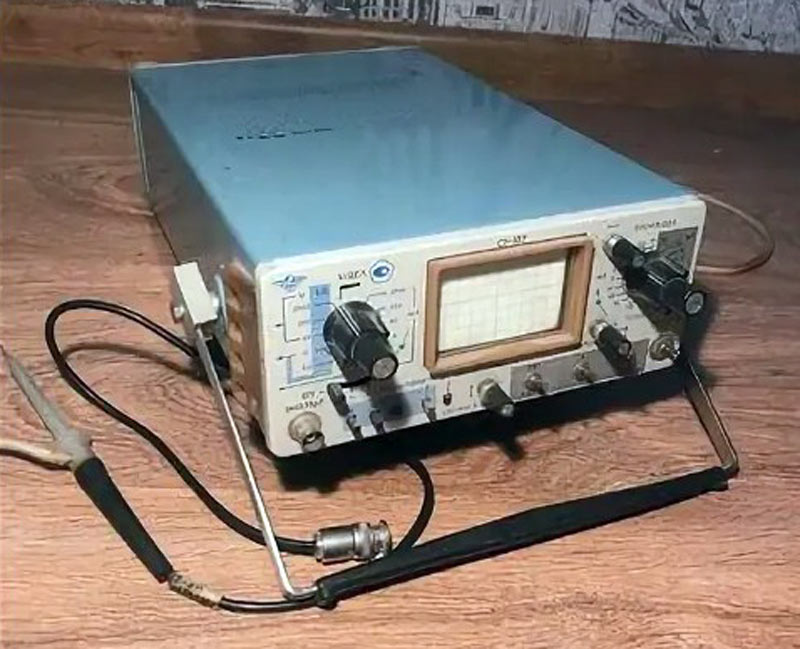

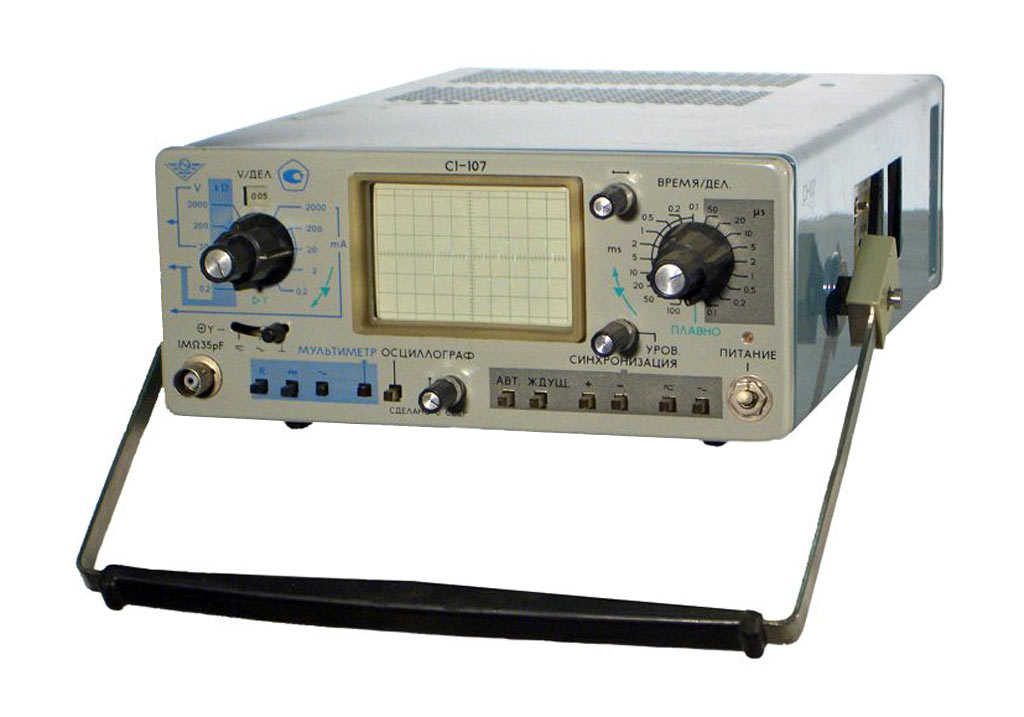

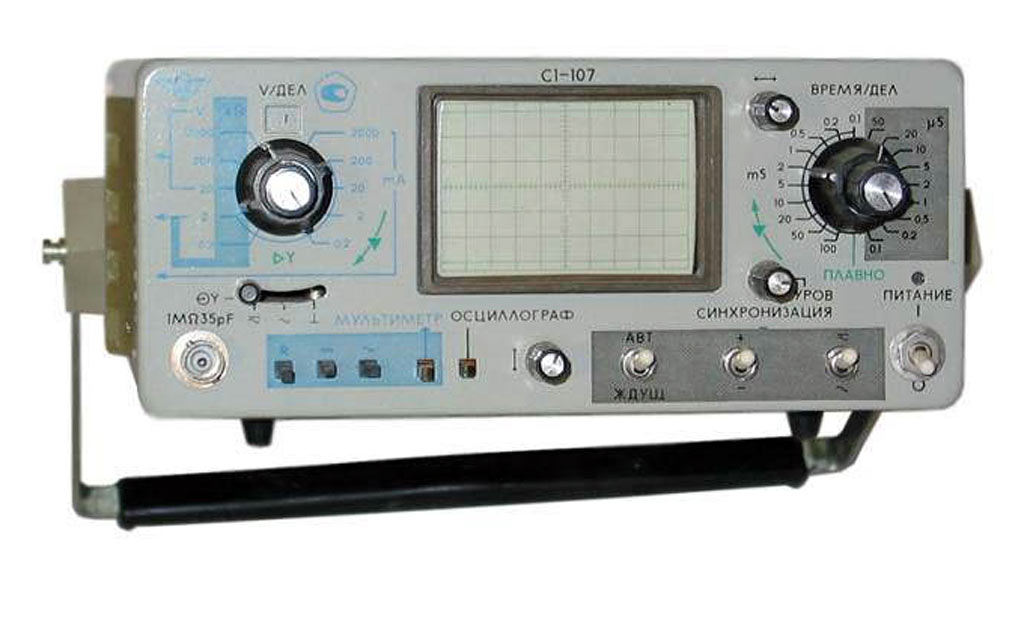

Осциллограф-мультиметр *С1-107* выпускался возможно c 1979 года Львовским ПО им. В.И.Ленина (Золочевский радиозавод). Предназначен: для исследования формы электрических сигналов в диапазоне частот 0...5 МГц путем визуального наблюдения и измерения их амплитуд в диапазоне 0,02...120 В (с выносным делителем 1:10 до 200 В) и временных интервалов от 0,4·10-6 до 1,0 с в режиме осциллографа; измерения напряжений постоянного тока от 1·10-3 до 1000 В, переменного тока от 1·10-3 до 300 В, силы постоянного тока от 1·10-6 до 1,999 А, активного сопротивления от 1·10-3 до 1999 кОм в режиме мультиметра. Применена ЭЛТ - 8ЛО6И. Питание универсальное: от сети переменного тока 220 В с частотой 50 Гц; от сети переменного тока 115 В или 220 В с частотой 400 Гц; от постоянного тока напряжением 27 В. Мощность, потребляемая от сети переменного тока, не более 25 ВА. Выполнен в настольном и для переносном вариантах. Габариты прибора - 245 х 111 х 360 мм. Масса 4 кг.

Галерея
