Телевизионный приёмник чёрно-белого изображения *Рубин-102* с I-кв 1957 года выпускал Московский завод телевизионной аппаратуры. Телевизор **Рубин-102**, первая опытная партия имела название **Рубин-101** представляет собой настольный телевизионный приёмник 2-го класса в конструкции которого были использованы последние достижения телевизионной техники тех лет. Телевизор принимал передачи в любом из 12-ти телевизионных каналов и ЧМ радиостанции в диапазоне 64,5...73 Мгц. Имеются гнёзда для подключения звукоснимателя и магнитофона. В модели применено 19 ламп, 9 диодов и кинескоп 43ЛК2Б (3Б). Чувствительность телевизора в 75 мкВ совместно с АРУ и устойчивой от помех синхронизацией, позволяет вести уверенный приём на наружную антенну в радиусе до 80-100 км от телецентра. Четкость по вертикали 450...500, по горизонтали 500...550 строк (вторые значения для центра экрана трубки, а первые для её краев). Количество градаций оттенков по испытательной таблице 0249 8. Полоса частот звукового тракта 80...8000 Гц, при неравномерности 14 дБ и звуковом давлении развиваемом двумя фронтальными громкоговорителями типа 1ГД-9 не менее 8 бар. Телевизор потребляет от сети мощность 150 Вт (УКВ-ЧМ 60 Вт). Телевизор имеет клавишный переключатель которым производится включение и выключение, переключение на приём радиостанций и изменение тембра звучания. Основные ручки управления находятся на передней панели. Вспомогательные ручки, гнёзда антенны, звукоснимателя и переключатель напряжения - выведены на заднюю сторону. Чтобы избавиться от искажений изображения имеется специальная ручка; корректор четкости. Есть возможность подключения пульта дистанционного управления с гибким 5-метровым шнуром, который позволяет регулировать яркость изображения и громкость звучания. Пульт ДУ в комплекте не был. Навесной монтаж выполнен на 2 горизонтальных шасси. Футляр размером 495х48х435 мм фанерован ценными породами дерева и декоративной пластмассой. Вес модели 35,5 кг. Телевизор *Рубин-102* постоянно модернизировался, получая букву после цифр 102. Телевизор *Рубин-102А* выпускался с 1959 года, *Рубин-102Б* выпускался с 1961 года, *Рубин-102В* выпускался с 1963 года. Модернизированные телевизоры отличались от базового только схемными усовершенствованиями. Всего телевизоров марки **Рубин** всех индексов с 1957 по 1967 год было выпущено 1328573 экземпляра. Радио №2/1966, ст.25 В левой части изображения видны черные вертикальные полосы, поло­жение которых меняется при враще­нии ручки регулятора частоты строк. В громкоговорителях слышно жуж­жание, которое служит признаком стекания высокого напряжения. Фильтр высоковольтного выпря­мителя в телевизоре «Рубин-102» собран на отдельной плате, которая соединяется с выходным строчным автотрансформатором (ТВС) при по­мощи однополюсного штепсельного разъема. Как оказалось, гнездо разъ­ема окислилось и контакт в нем стал плохим, что вызвало искрение между вилкой и гнездом разъема. Дефекты изображения были вызваны этой неисправностью. После того как гнездо разъема было тщательно очи­щено от пленки окиси, изображение стало нормальным.

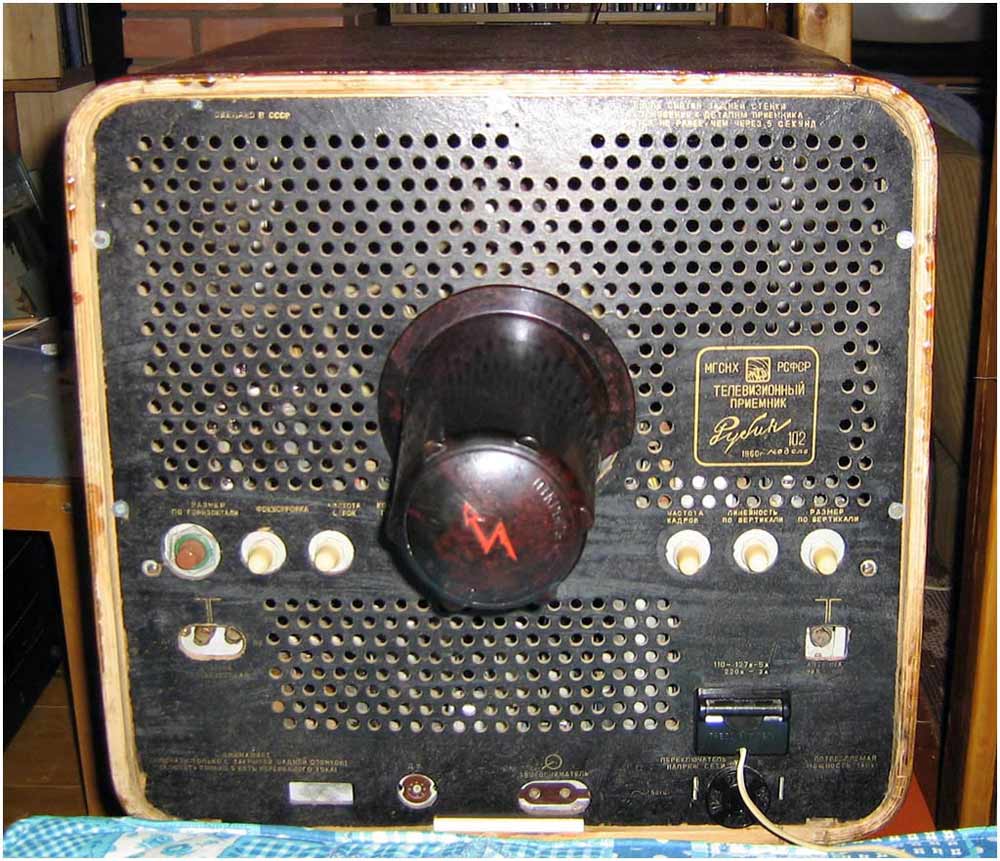

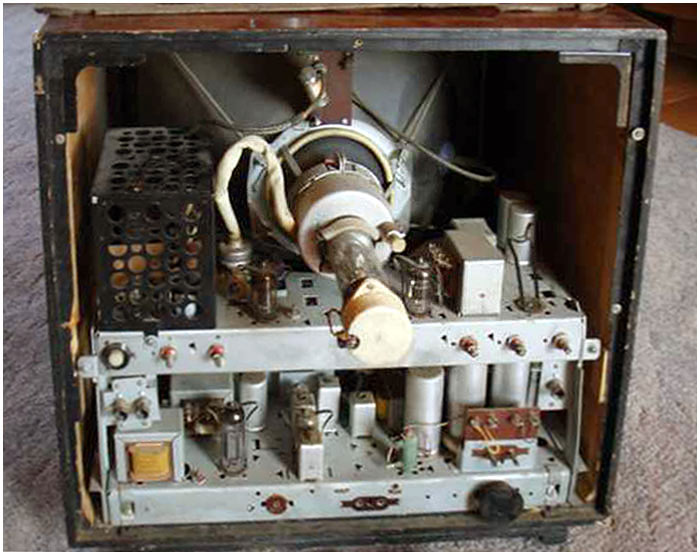

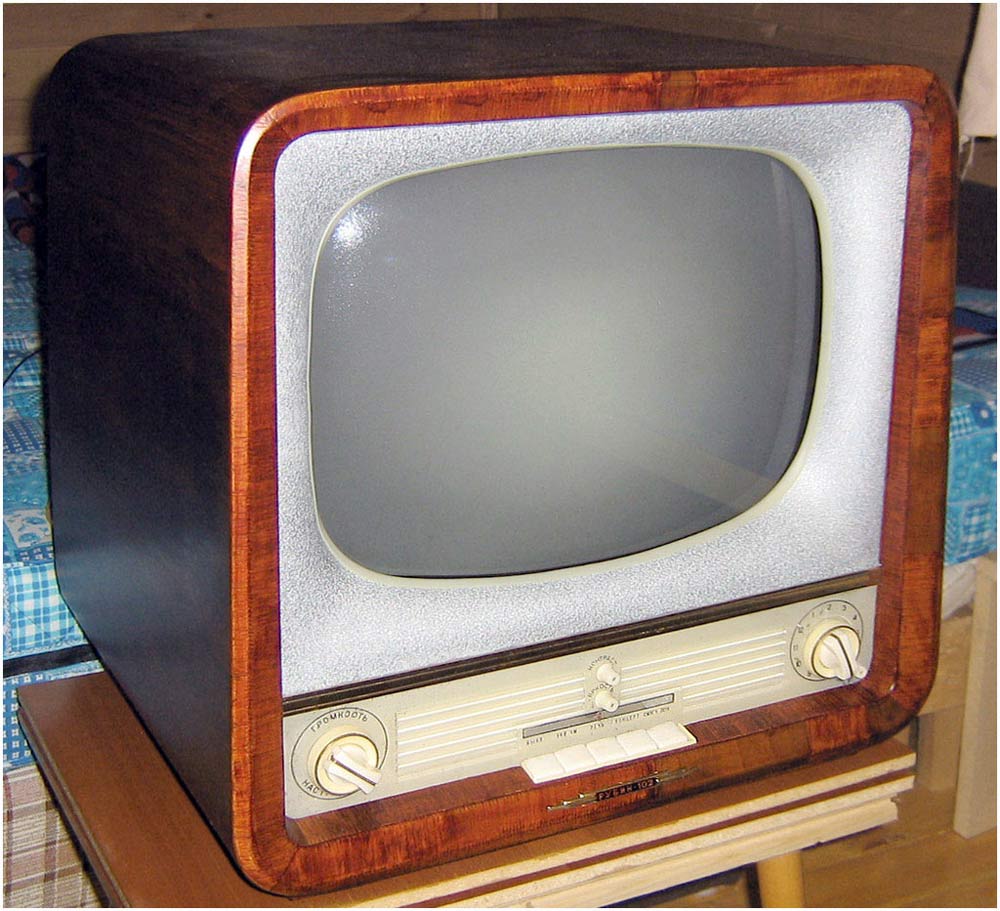

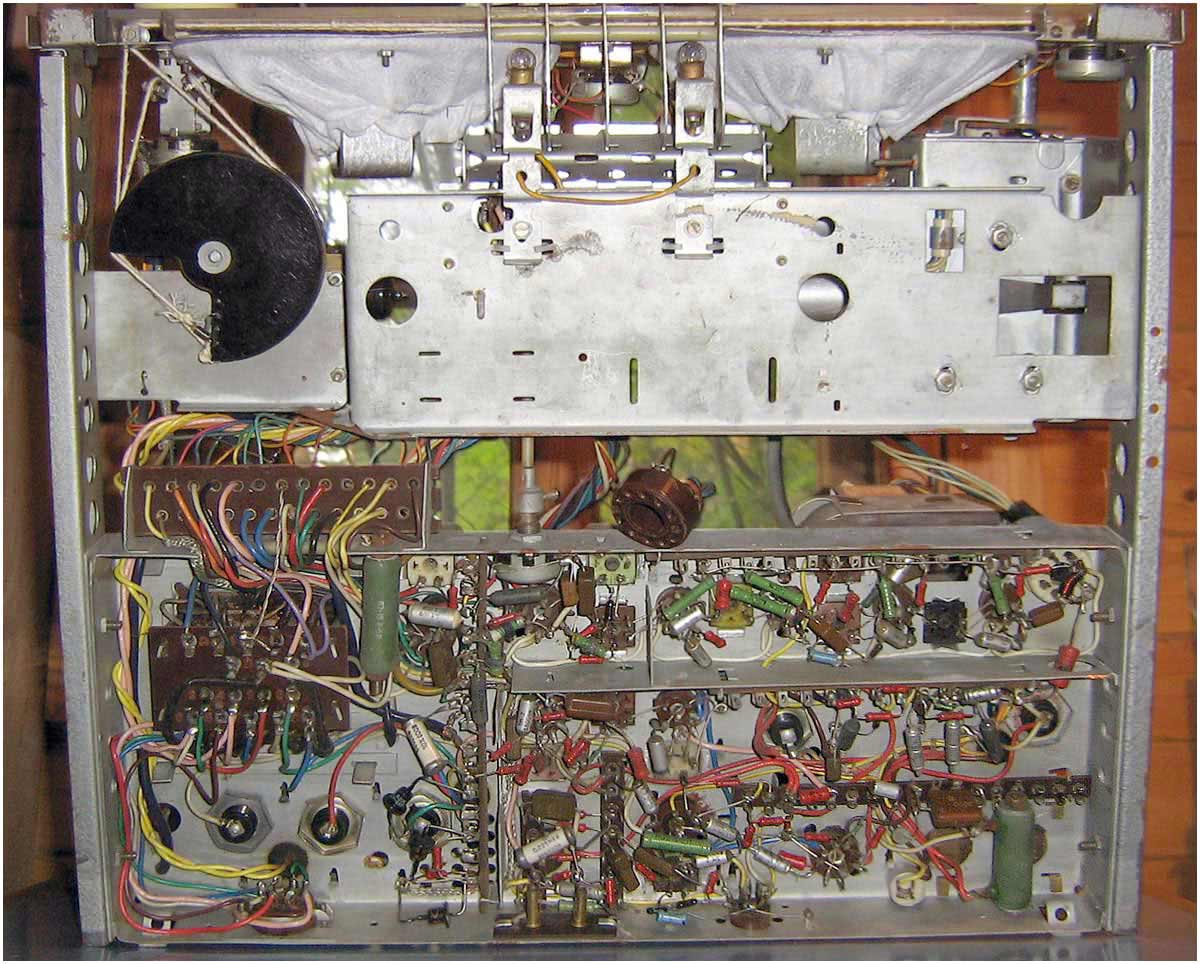

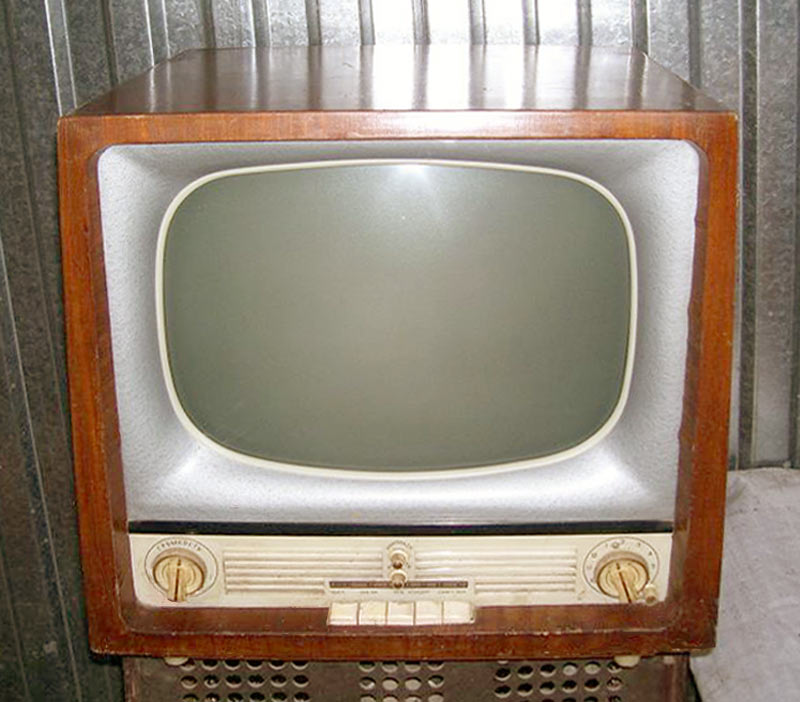

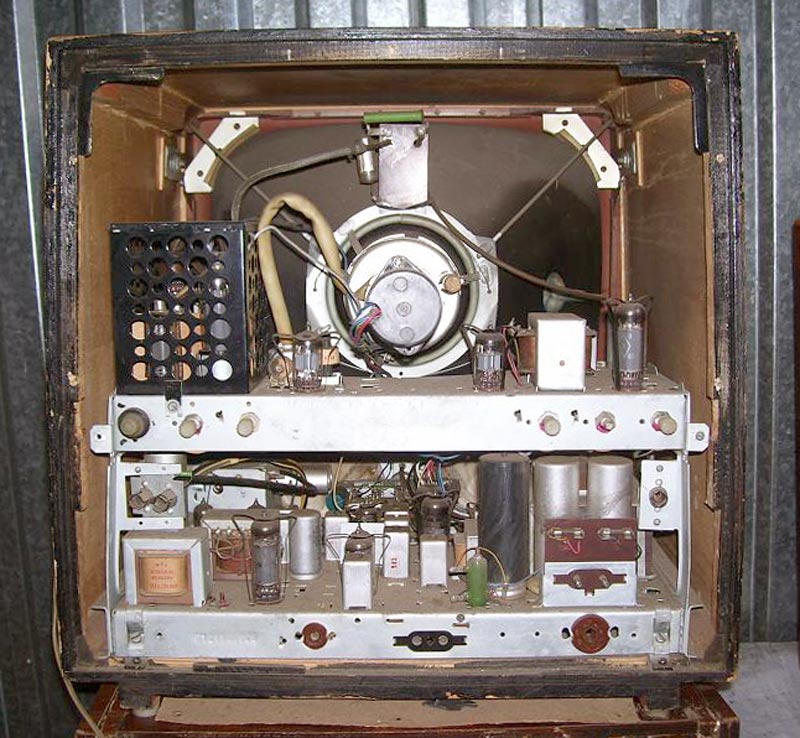

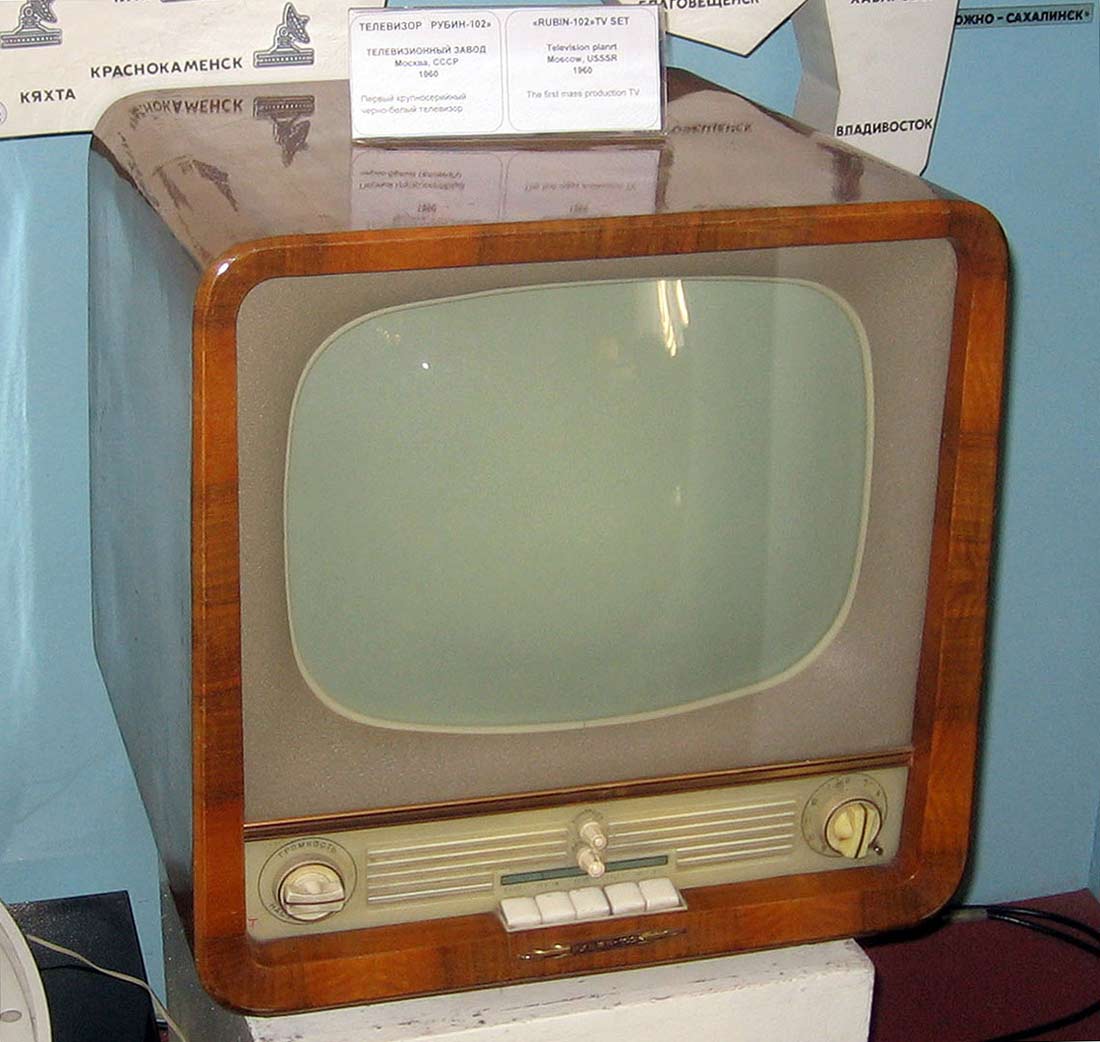

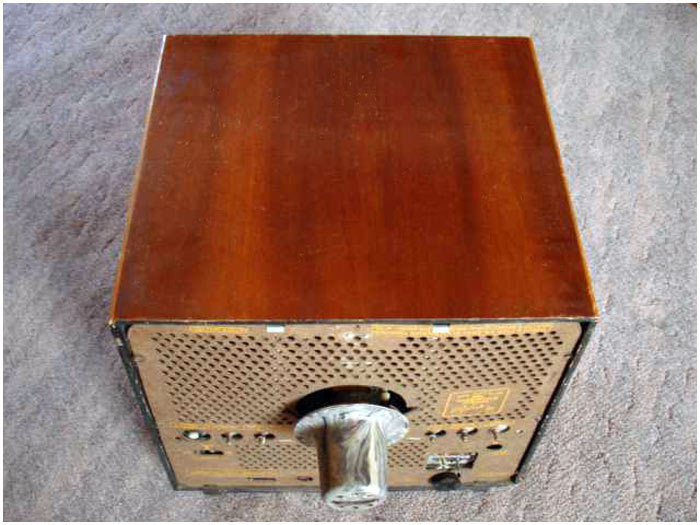

Галерея
