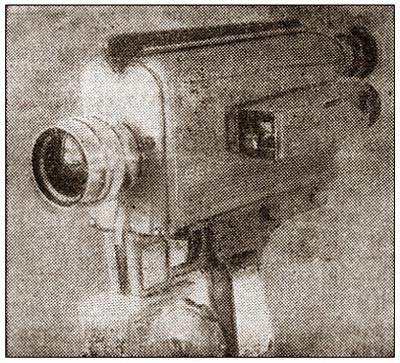

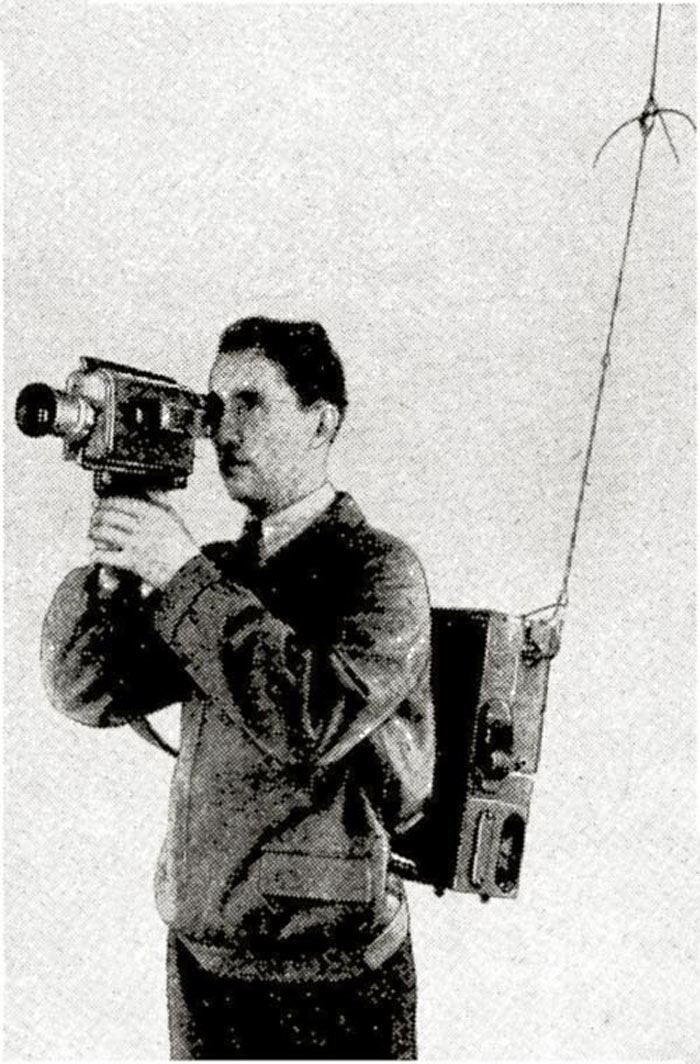

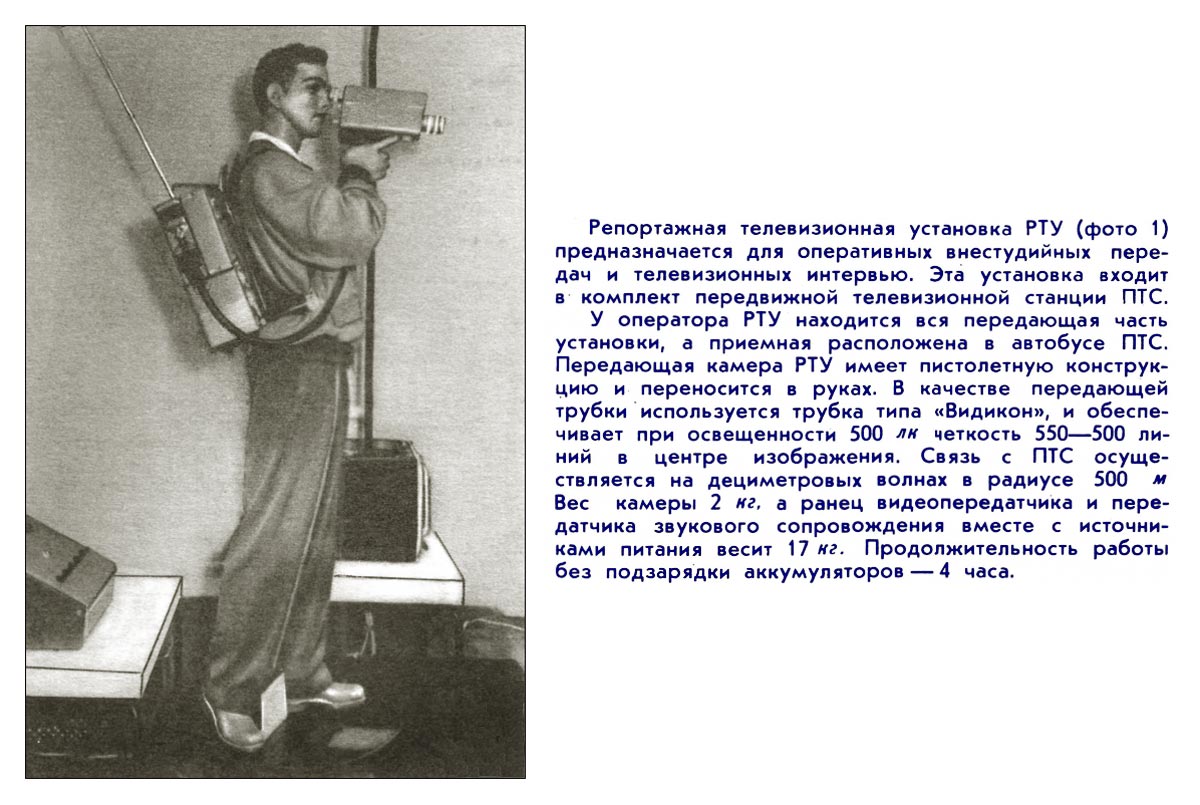

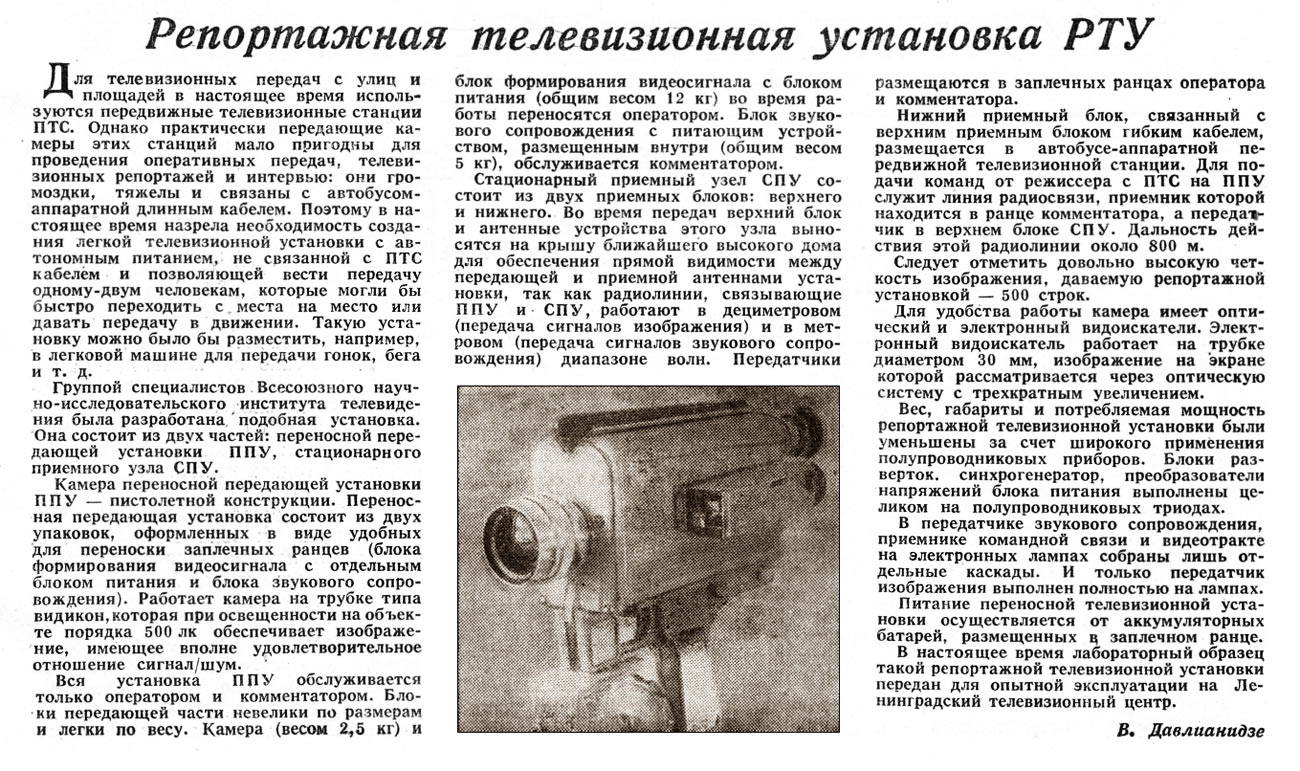

Репортажная телевизионная установка *РТУ* разработана всесоюзным НИИ телевидения в 1958 году. Серийно не выпускалась. РТУ предназначена для ведения актуальных передач, телевизионных репортажей и интервью, когда нет возможности вести передачу при помощи малоподвижных и связанных кабелем камер передвижной телевизионной станции или когда нужно вести передачу в движении. Установка состоит из переносной передающей и стационарной приёмной аппаратуры. В передающую аппаратуру входят телевизионное передающее оборудование и оборудование звукового сопровождения. В комплекс телевизионного передающего оборудования входят передающая камера пистолетной конструкции и упаковка в виде заплечного ранца. В камере размещены предварительный усилитель и передающая трубка типа «видикон» с отклоняющей системой, а также видоискатель, который может быть оптическим или электронным. Электронный видоискатель работает на трубке диаметром 30 мм с оптической увеличительной системой. В заплечном ранце размещены синхрогенератор, блок разверток, видеоусилитель, радиопередатчик и блок питания. В комплекс оборудования звукового сопровождения (второй заплечный ранец) входят малогабаритный микрофон, усилитель звуковой частоты и радиопередатчик. Приёмное устройство состоит из двух приёмных блоков, один из блоков с антенным устройством на время передачи выносится на возвышенное место для обеспечения прямой видимости. Второй приёмный блок связан с первым блоком гибким кабелем и входит в комплекс типового оборудования передвижной телевизионной станции (ПТС). Передача команд режиссера с ПТС к комментатору производится по специальной линии радиосвязи, приёмник которой находится в конце комментатора, а передатчик в первом блоке приёмного выносного устройства. В схеме РТУ использованы полупроводниковые приборы. Такие узлы, как блоки разверток, синхрогенератор, преобразователи напряжений, выполнены целиком на полупроводниковых приборах. Блоки передающей телевизионной аппаратуры и аппаратуры звукового сопровождения получают питание от аккумуляторов с преобразованием напряжения. Приёмное устройство питается от сети переменного тока 220 в, 50 гц. Основные технические данные: освещённость объекта порядка 500 л/с. Разложение чересстрочное на 625 строк при 25 кадрах в секунду. Чёткость изображения в центре экрана 550 линий и 450 линий по краям растра. Дальность действия установки около 500 м. Камера имеет автоматическую регулировку режима передающей трубки при изменении освещенности на объекте. Ресурс питания 2,5 ч. Размеры передающей камеры 90х90х200 мм, вес камеры без кабеля около 2,5 кг. Размеры заплечного ранца с телевизионной аппаратурой 360х130х380 мм. Размеры заплечного ранца с аппаратурой звукового сопровождения 50х100х260 мм, вес ранца 5 кг.
