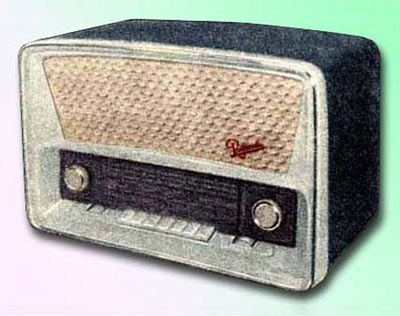

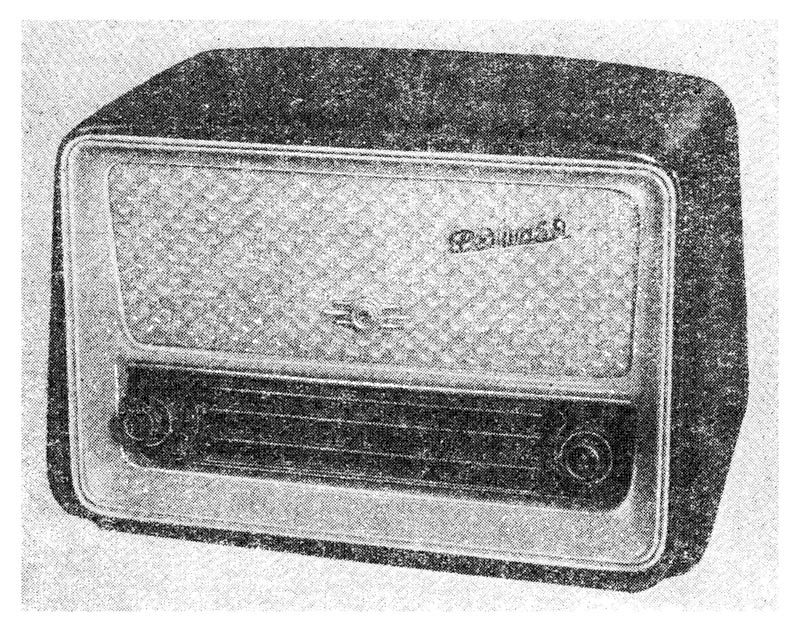

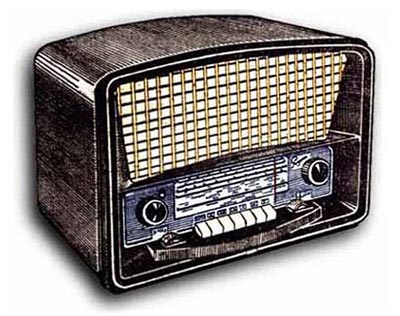

Радиоприёмник батарейный типа *Родина-59* опытно производил с 1959 года Воронежский радиозавод. **Родина-59** - это супергетеродин 2-го класса, в котором число батарейных ламп сокращено до 3-х, за счёт применения 5-ти транзисторов. Это сделало приёмник экономичней а качество звучания лучше, чем в предыдущих моделях. Приёмник имеет 5 диапазонов: ДВ, СВ и 3 полурастянутых КВ 24...31, 32...50 и 51...77 м. Его чувствительность 100 мкВ. Избирательность по соседним каналам 26 дБ. ПЧ 465 кГц. Переход на приём или звукосниматель осуществляются клавишным переключателем. Левая ручка громкость и включение. Правая ручка настройка. Слева клавишного переключателя тембр нижних частот, а справа верхних. В смесителе используется гептодная, а в гетеродине триодная часть радиолампы 1К2П. 2 каскада усилителя ПЧ работают па лампах 1К2П. Для детектора использован диод Д2Е. В остальных каскадах применены транзисторы П13; два в предварительном УНЧ и два в оконечном. При проигрывании пластинок, в качестве первого каскада УНЧ используется последний каскад усилителя ПЧ. Питание универсальное: от комплекта батарей или аккумуляторов с напряжением 1,2 и 6 В (лампы питаются через преобразователь на п/п); от комплекта батарей напряжением 1,2 В, 6 В и 60 в и от электросети 127 и 220 в. Преобразователь - это отдельный блок приёмника. Он служит для преобразования постоянного 6 в в постоянное напряжение 60 в для питания анодов и экранов радиоламп. Постоянное напряжение преобразуется в переменное с помощью триода П13, затем выпрямляется диодом ДГ-Ц24. Выпрямители собраны по двухполупериодным схемам на диодах ДГЦ-25. Индикатором при включении сетевого выпрямителя служит неоновая лампа МП2. В приёмнике использован громкоговоритель 1ГД-6. Полоса звуковых частот 100...4000 Гц. Номинальная выходная мощность 150 мВт. Мощность потребляемая от батарей в режиме покоя 0,5 Вт, а при подаче сигнала до 0,9 Вт. Приёмник выпускали в двух вариантах оформления, в карболитовом корпусе и в корпусе из дерева, отделаном шпоном ценных пород дерева с обрамлением лицевой панели пластмассой. Приёмник также выпускался в двух вариантах питания, с встроенным блоком питания от электросети и без такового. Размеры приёмника 480х310х255 мм. Вес около 12 кг.
