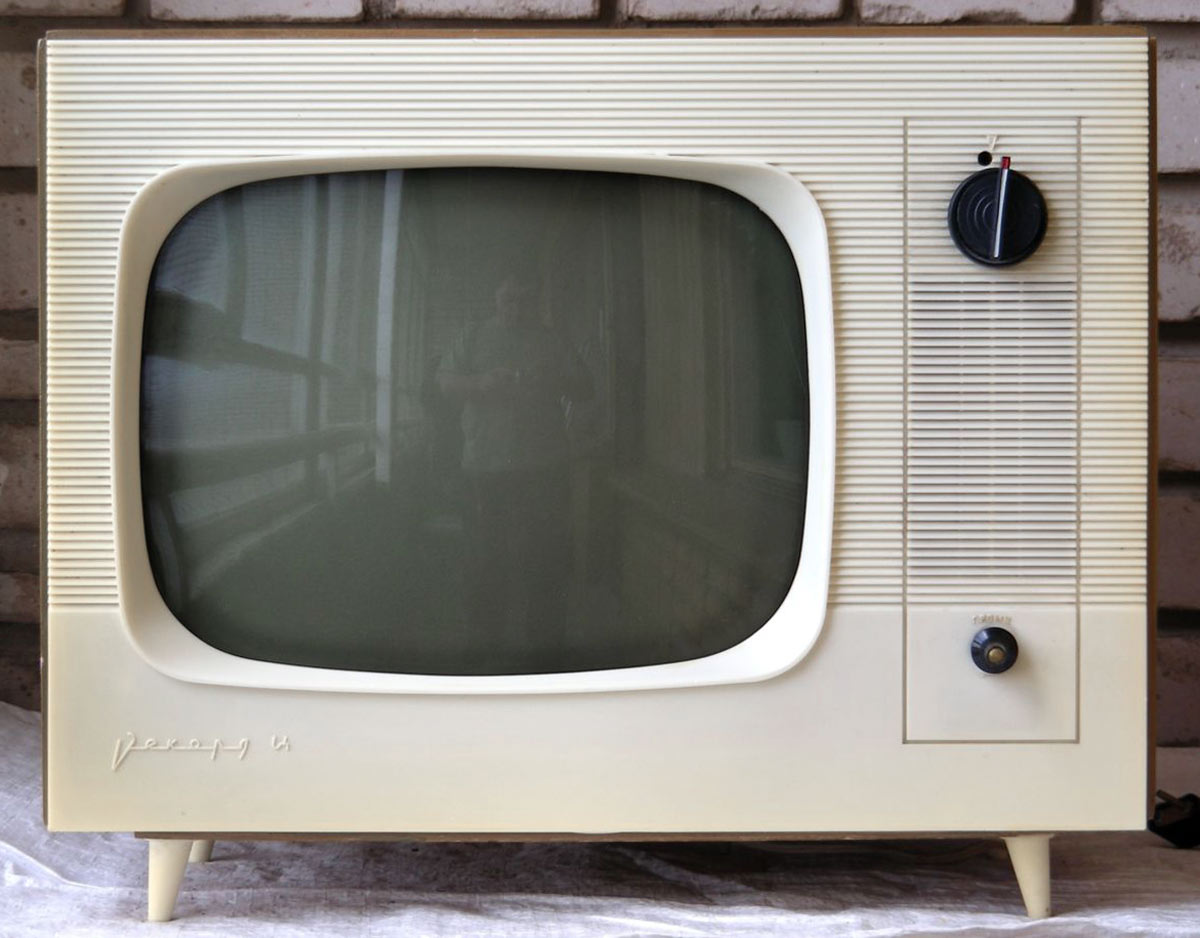

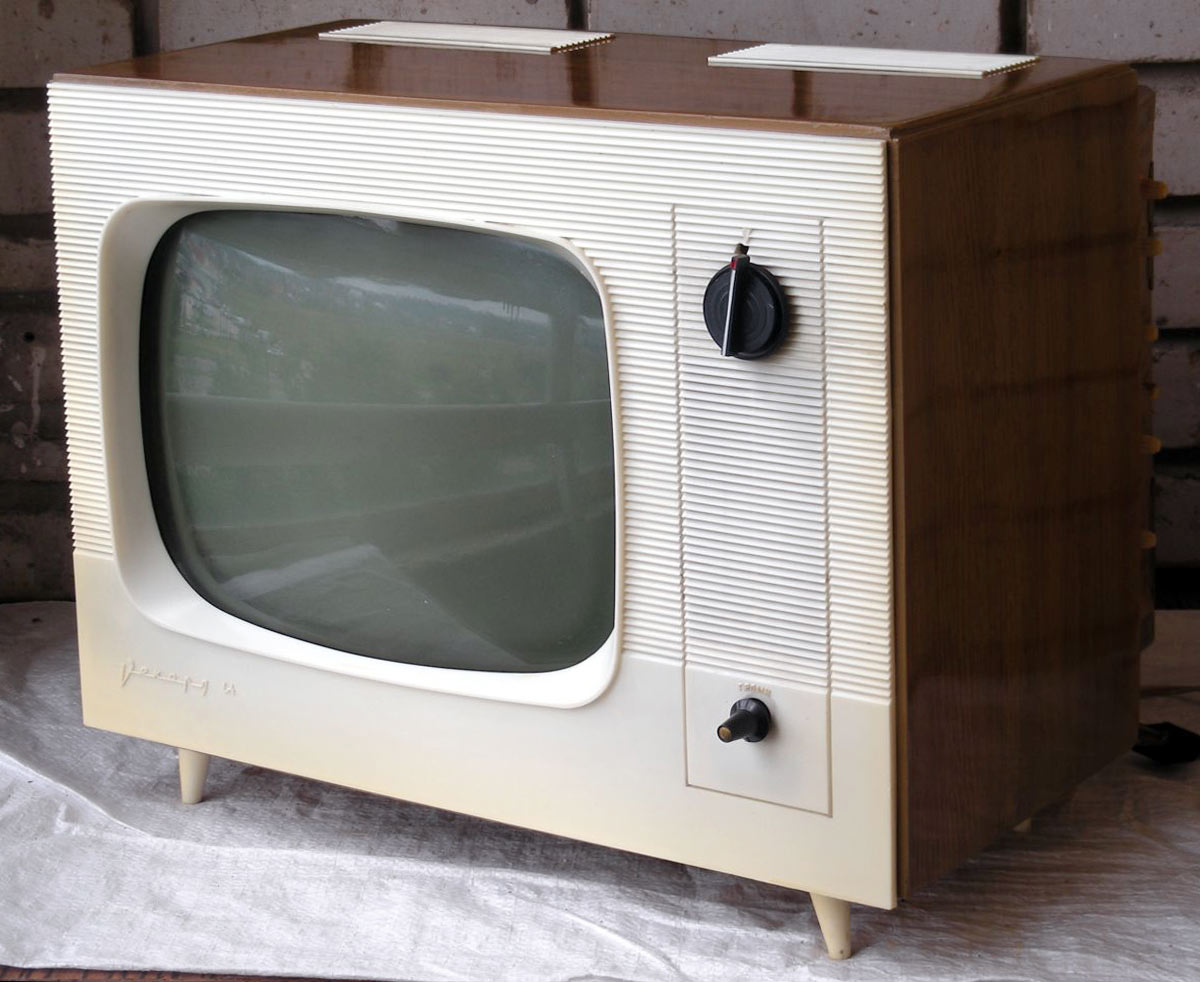

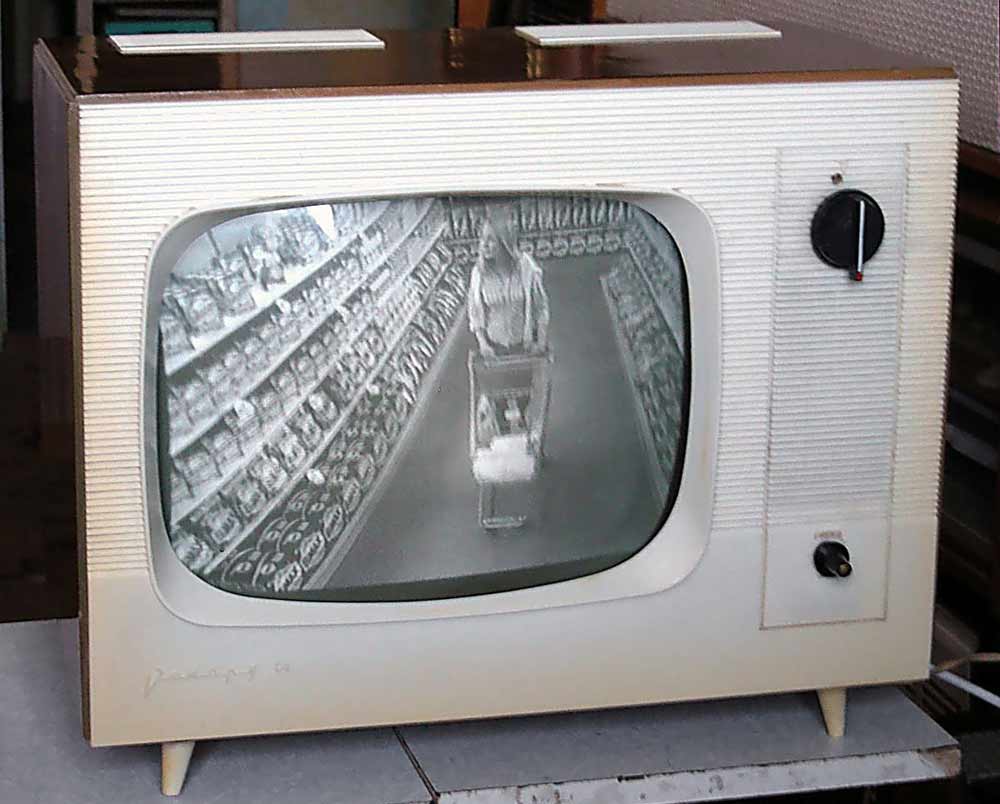

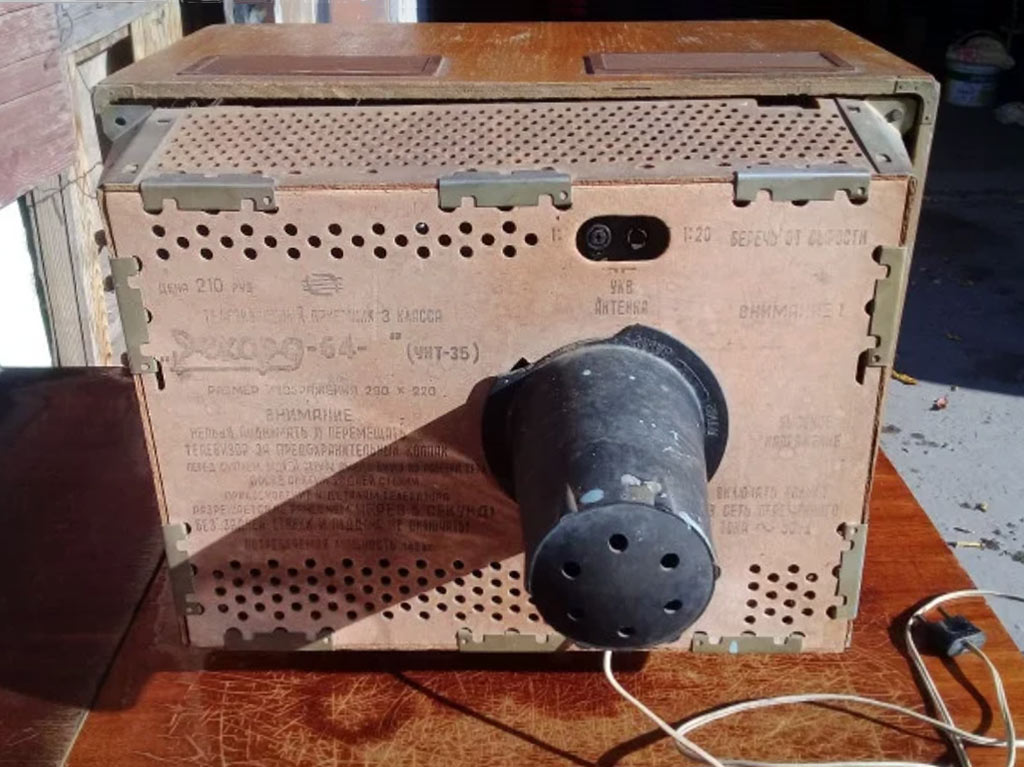

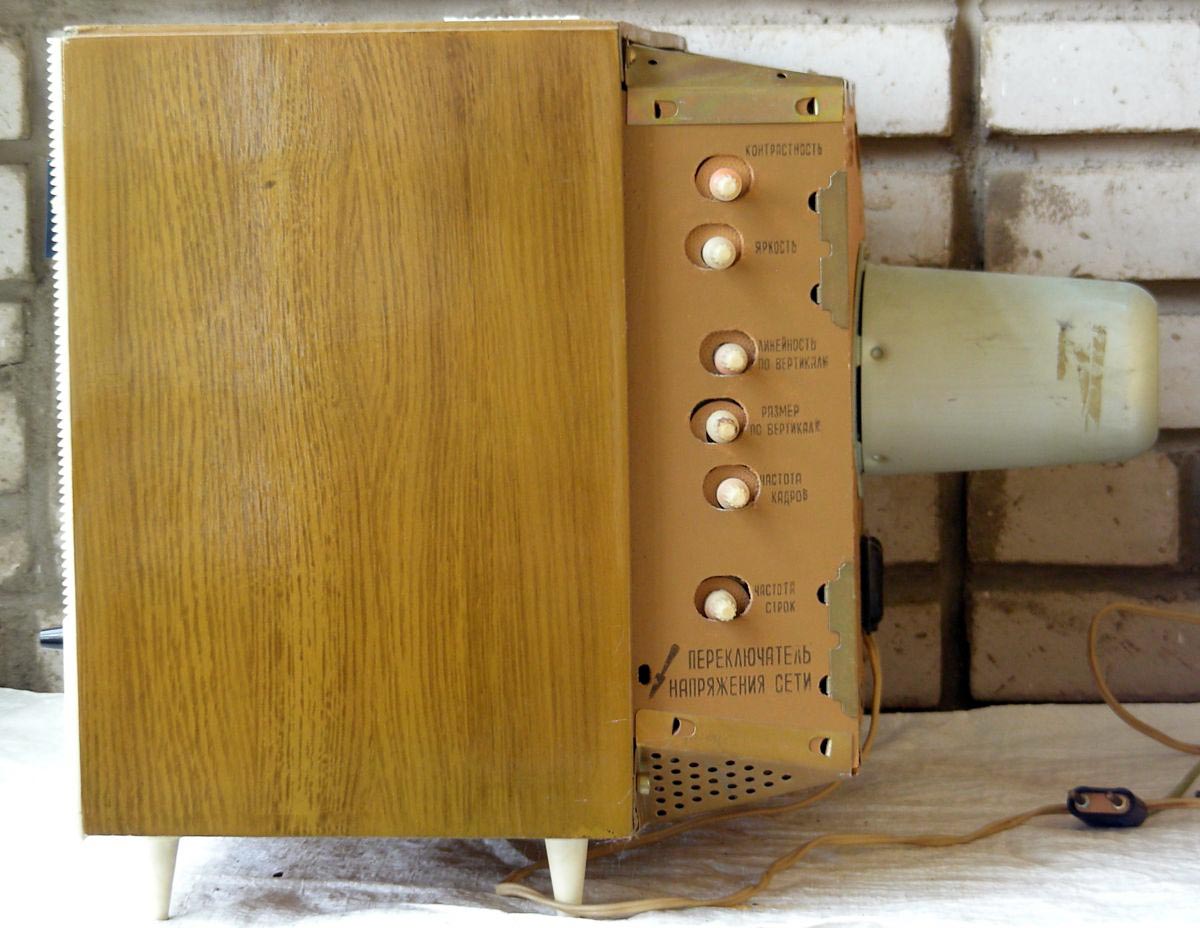

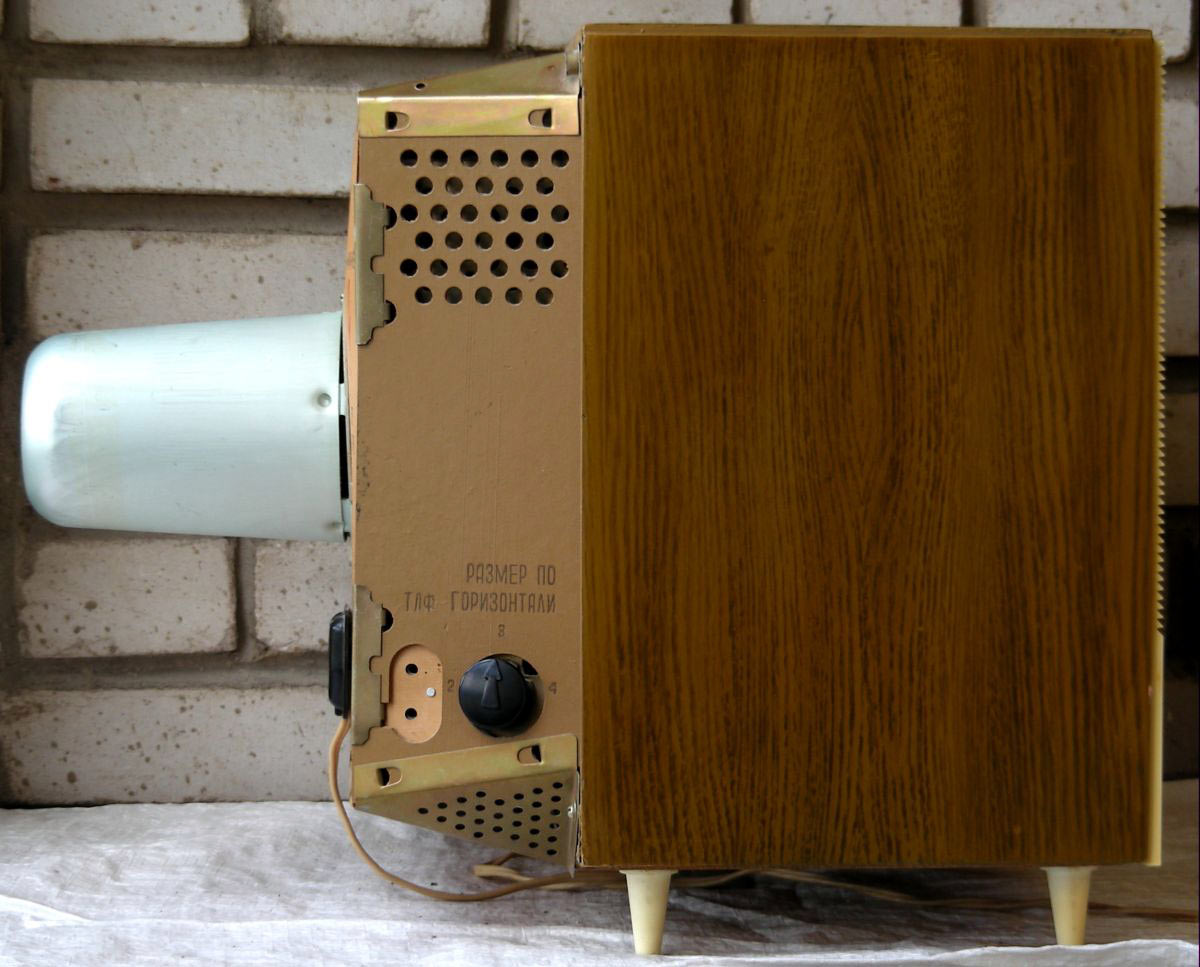

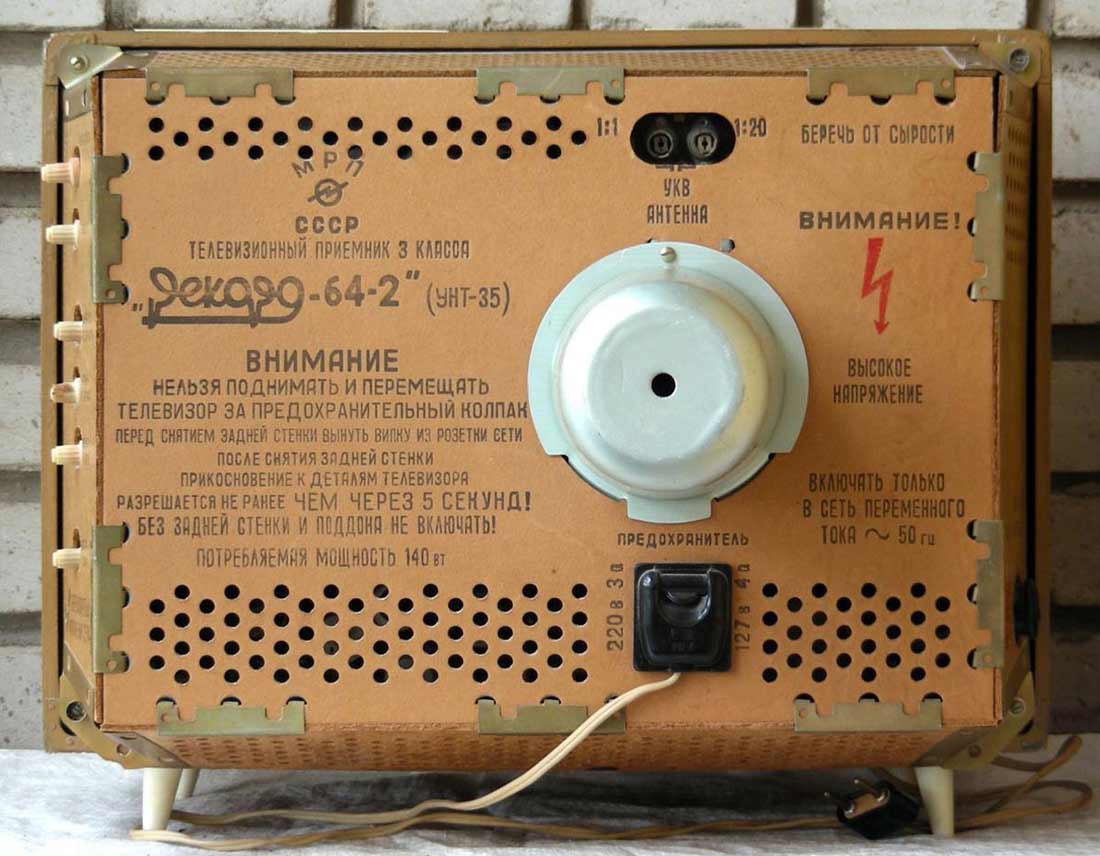

Телевизор *Рекорд-64* с 1964 года выпускал Воронежский завод *Электросигнал*. Унифицированный телевизор 3-го класса **Рекорд-64** (УНТ-35) выполнен на кинескопе 35ЛК2Б и рассчитан на работу в любом из 12 каналов в диапазоне частот 48,5...230 МГц. Чёткость изображения в центре экрана 500 линий. Число градаций - 8. Чувствительность 200 мкВ. Полоса воспроизводимых звуковых частот 150...5000 Гц, при неравномерности 14 дБ. Акустическое давление, при мощности усилителя 0,5 Вт на громкоговорителе 1ГД-18, не менее 3 бар. Телевизор питается от эл. сети 110, 127 или 220 В. Потребляемая мощность 130 Вт. Конструкция разбита на блоки с печатными платами. Габариты модели 480х380х510 мм. Вес 21 кг. Цена телевизора 212 рублей. С начала 1966 года по такой же конструкции и электрической схеме (с незначительными доработками) завод выпускал телевизор *Рекорд-64-2*. Телевизор *Рекорд-64-2*, как и *Рекорд-64* выпускали с различными вариантами оформления лицевой панели. Радио №4/1966, ст.26 Отсутствует как изображение, так и звуковое сопровождение. При проверке телевизора вначале было установлено, что вышел из строя («сгорел») потенциометр регу­лировки КОНТраСТНОСТИ R2_18— 50 ком. Установка нового потенцио­метра не устранила неисправности. В результате дальнейших поисков было обнаружено, что остеклованный ПрОВОЛОЧНЫЙ реЗИСТОр R2-22—3 ком (нагрузка лампы видеоусилителя) также вышел из строя. Резистор был заменен и тогда телевизор стал ра­ботать нормально. Почему же вышел из строя потенциометр R2-18? Это было следствием неисправности ре­зистора R2-22- Когда он выходит из строя, ток в цепи экранирующей сетки лампы видеоусилителя 6П15П (Л2-4) возрастает, что приводит к порче потенциометра. (Номера дета­лей в этой заметке указаны по схеме при инструкции по эксплуата­ции, прилагаемой к телевизору.)
