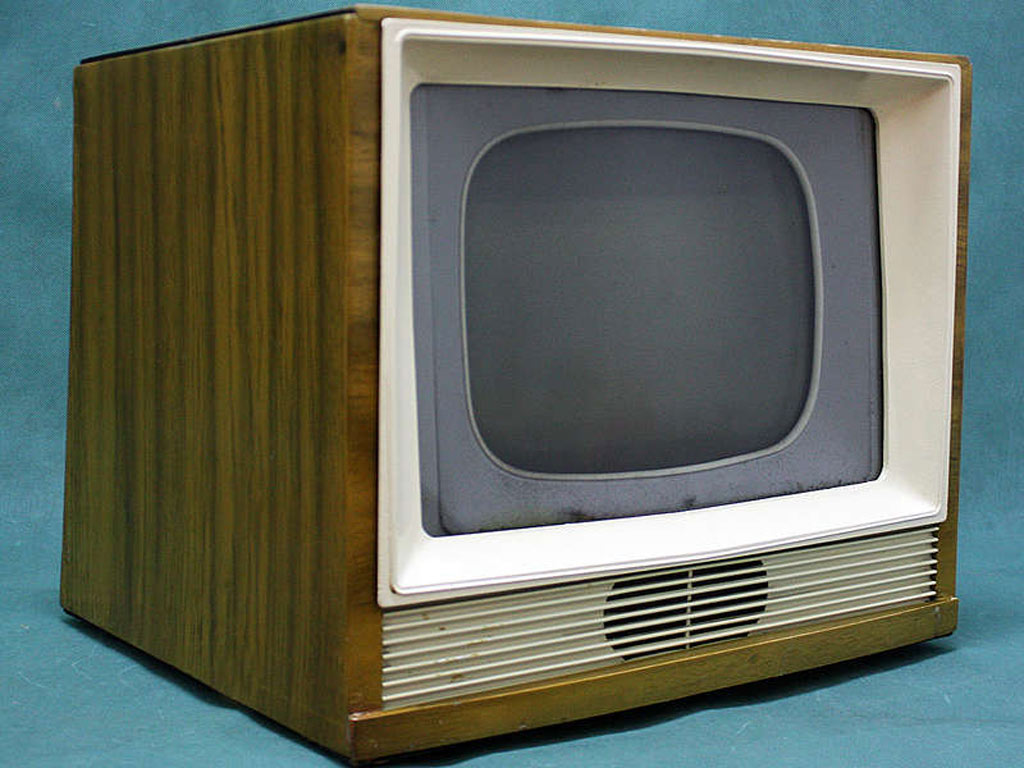

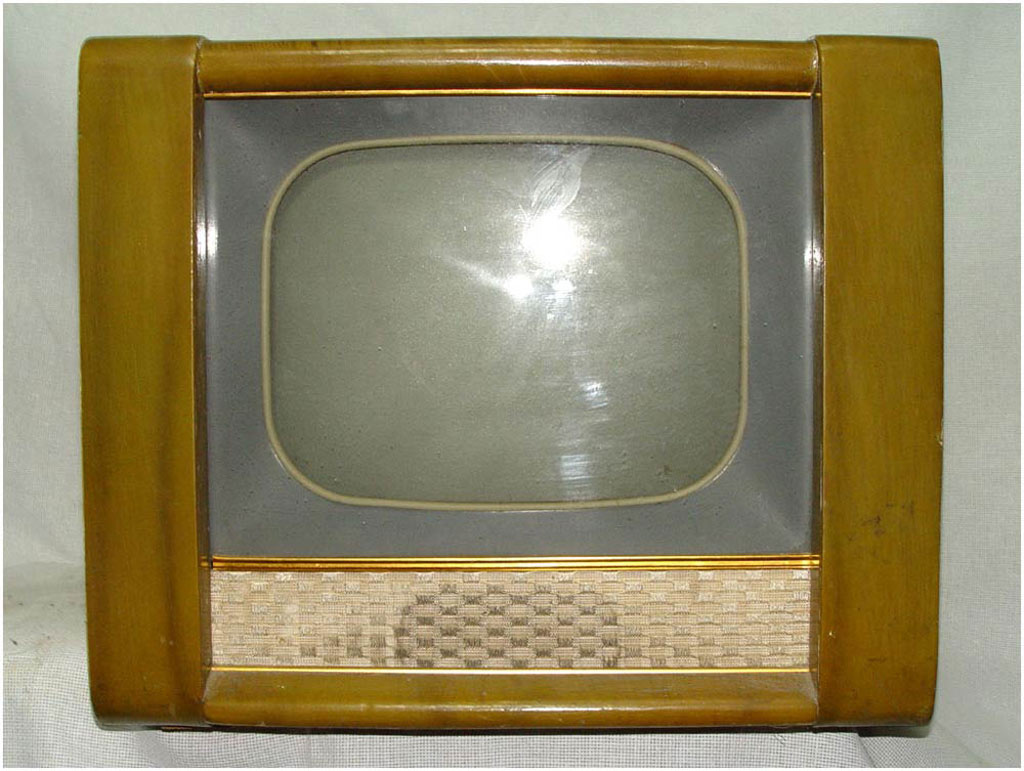

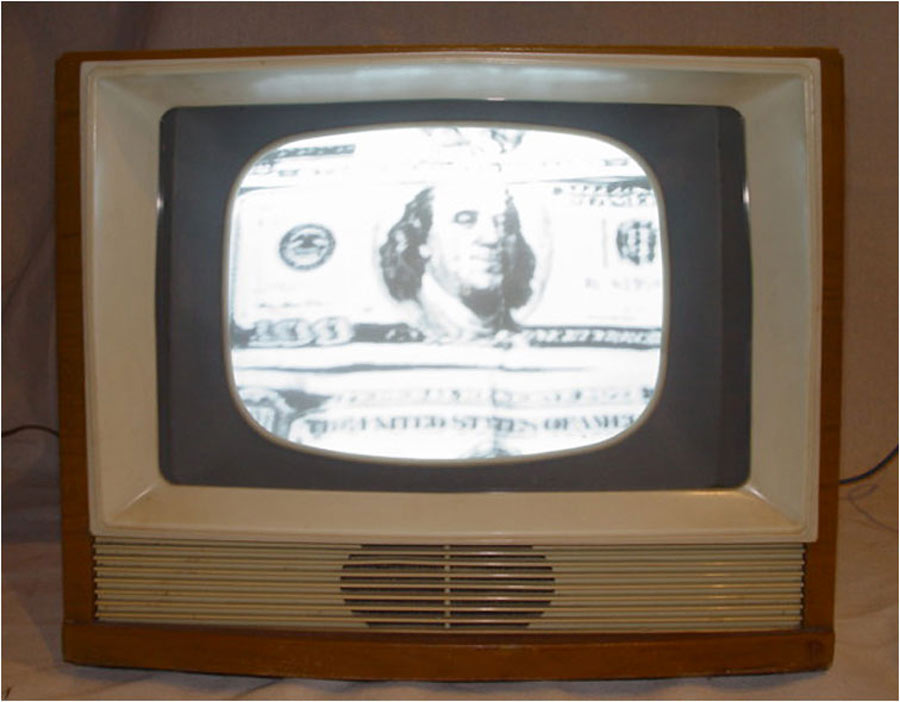

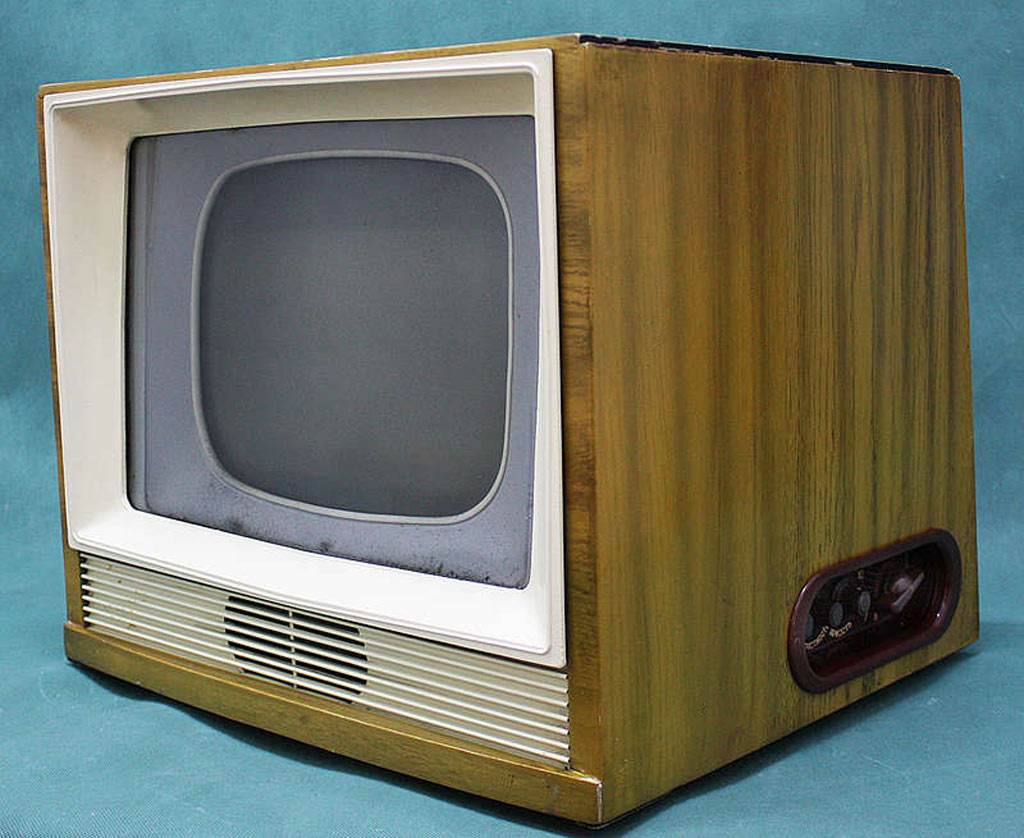

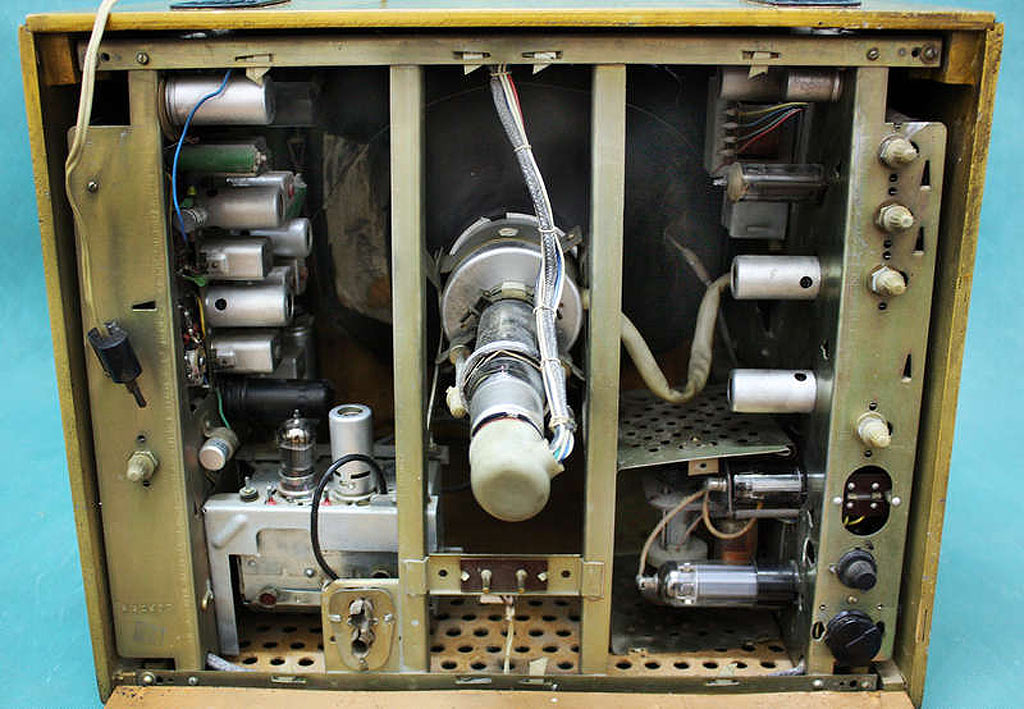

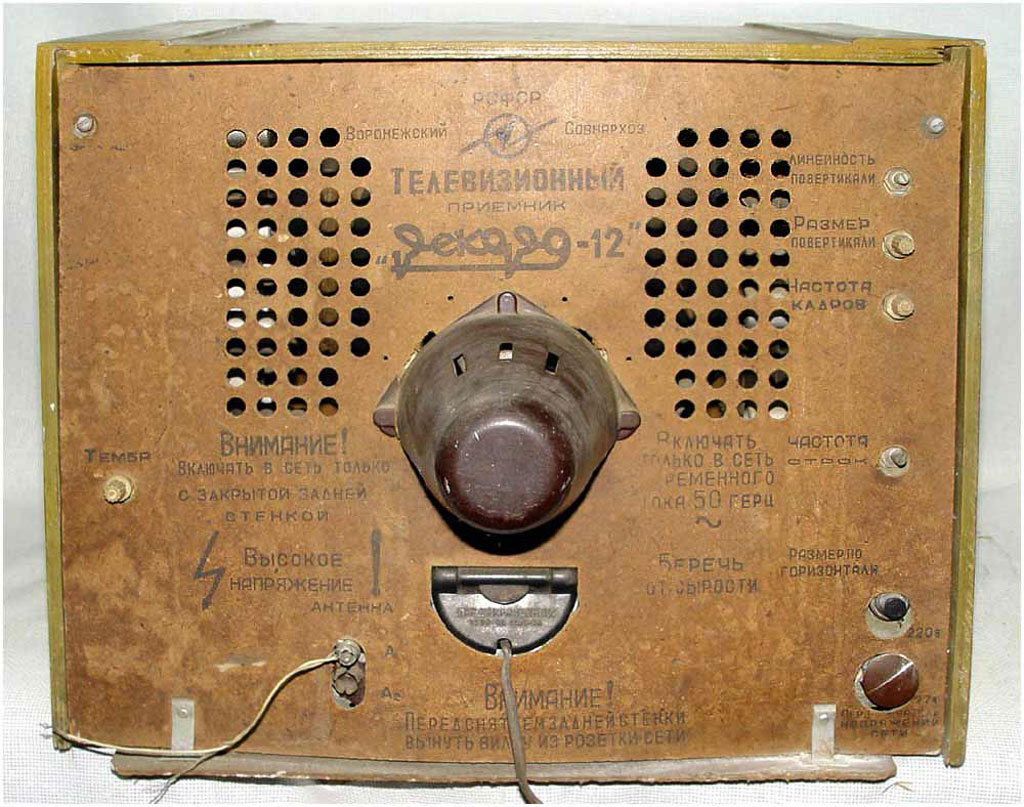

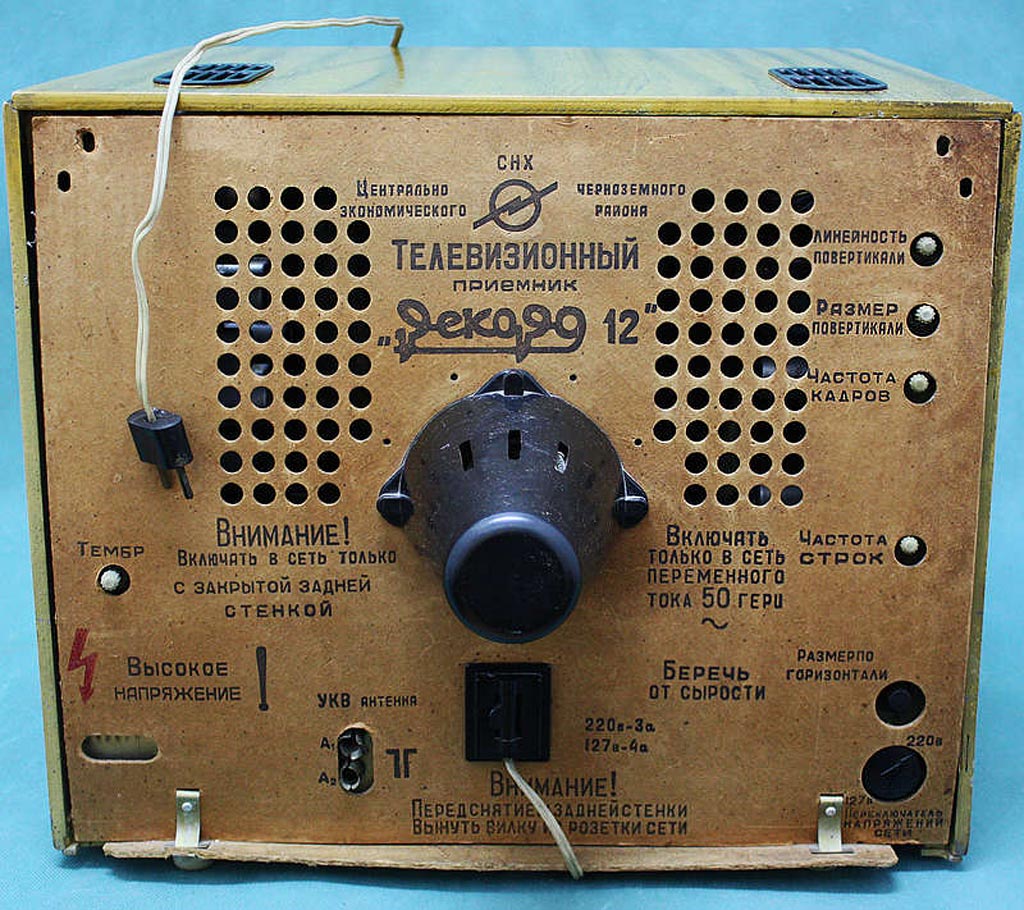

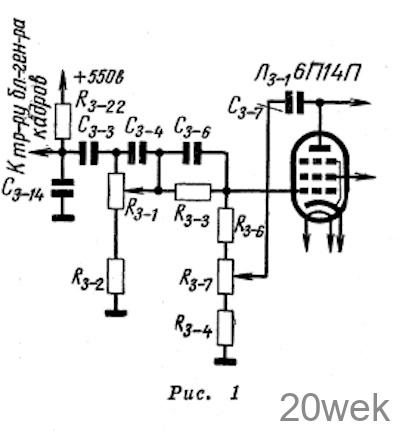

Телевизионный приёмник ч/б изображения *Рекорд-12* с 1959 года выпускали Воронежский завод *Электросигнал* и Бакинский радиозавод. Телевизор содержит 15 радиоламп, 10 диодов и кинескоп типа 35ЛК2Б. По параметрам, схеме и конструкции телевизор мало отличался от телевизора **Рекорд-Б** Александровского радиозавода. Телевизор выпускали в 2-х вариантах внешнего оформления, одном почти не отличающимся от оформления модели **Рекорд-Б** и в другом более современным, с применением пластмассы. Футляры изготавливались из фанеры с имитацией под ценные породы дерева. В телевизоре Бакинского радиозавода имеется возможность отключения громкоговорителя и подключения головных телефонов для прослушивания звукового сопровождения телепередач. Гнёзда для телефонов могли быть использованы и для записи звука на магнитофон. Номинальная выходная мощность канала звука 1 Вт. Диапазон воспроизводимых частот звука 100...6000 Гц. Потребляемая мощность любого из телевизоров 160 Вт. Габариты 485 х 425 х 550 мм. Масса 25 кг. С 1963 и до конца 1964 года продолжался выпуск телевизора **Рекорд-12** только в новом варианте исполнения. Цена любого телевизора 210 руб. после денежной реформы 1961 года. Телевизоров Бакинского радиозавода выпущено в разы меньше чем Воронежского. Радио №2/1966, ст.25 На экране кинескопа растр нор­мальных размеров. Изображение от­сутствует. Звуковое сопровождение нормальное. Все попытки обнаружить неисправ­ность в канале изображения вплоть до кинескопа остались безрезуль­татными. Режимы всех ламп при измерениях оказались нормальными. При тщательном осмотре деталей было обнаружено, что сопротивление R2_8 потемнело от чрезмерного на­грева, но измерение напряжения после него (на лепестке 6 панели включения ПТК) показало, что на лампы ПТК подается необходимое анодное напряжение (+240 в). Так как остался непроверенным лишь один ПТК, он был вскрыт. Оказа­лось, что в нем вышло из строя со: противление R1_12 в анодной цепи пентодной части лампы 6Ф1П (Л1_2). В свою очередь, выход из строя этого сопротивления был обусловлен про­боем конденсатора С1_16. После за­мены этих деталей появилось изоб­ражение на экране кинескопа. Радио №4/1966, ст.22 Регулятор линейности кадров ра­ботает как регулятор размера по вертикали. На рис. 1 приведена часть схемы узла кадровой развертки телевизора «Рекорд-12» (примерно по такой схе­ме собраны узлы кадровой развертки большинства телевизоров третьего класса). Резистор R3_22 и конденса­тор С3_14 составляют зарядную цепь, на которой формируется пилообраз­ное напряжение. Это напряжение через разделительный конденсатор С3_3 поступает на делитель, состоя­щий из потенциометра R3-1 и резисто­ра R3_2. Потенциометр R3-1 служит регулятором размера кадров. Если подавать на управляющую се­тку выходной лампы кадровой раз­вертки 6П14П (Л3-1) чистое пилооб­разное напряжение, то ввиду малой индуктивности выходного трансфор­матора кадров форма отклоняющего тока в кадровых катушках отклоня­ющей системы будет недопустимо ис­кажена. Поэтому в узел кадровой развертки введены цепи, которые придают напряжению на управляю­щей сетке Л3_1 пилообразно-парабо­лическую форму. Это корректи­рующая цепь, состоящая из конден­саторов С3_4 С3-6 и резистора R3_3, а также цепь отрицательной обрат­ной связи, в которую входят конден­сатор С3_7, резисторы R3_6 R3-4 и потенциометр R3_7 (регулятор ли­нейности кадров). Конденсатор С3-7, часть потенциометра R3_7 и ограни­чительный резистор R3_4 образуют дифференцирующую цепь, на кото­рой напряжение отрицательной об­ратной связи формируется так, как это необходимо. При нормальной ра­боте телевизора на управляющую сетку Л3_1 через резистор R3-б по­ступает не все это напряжение, а лишь часть его. Если выйдет из строя резистор R3_4, то к управляющей сетке Л3-1 будет приложено полное напряжение отрицательной обратной связи, име­ющее значительную амплитуду. Так как оно сдвинуто по фазе на 180° относительно пилообразного напря­жения, поступающего из зарядной цепи, результирующее напряжение на управляющей сетке Лз_1 умень­шится. Это вызовет уменьшение раз­мера кадра. При вращении движка потенциометра R3_7 размер кадра бу­дет изменяться. Для того чтобы восстановить нор­мальную работу узла кадровой раз­вертки, нужно заменить резистор -R3-4
