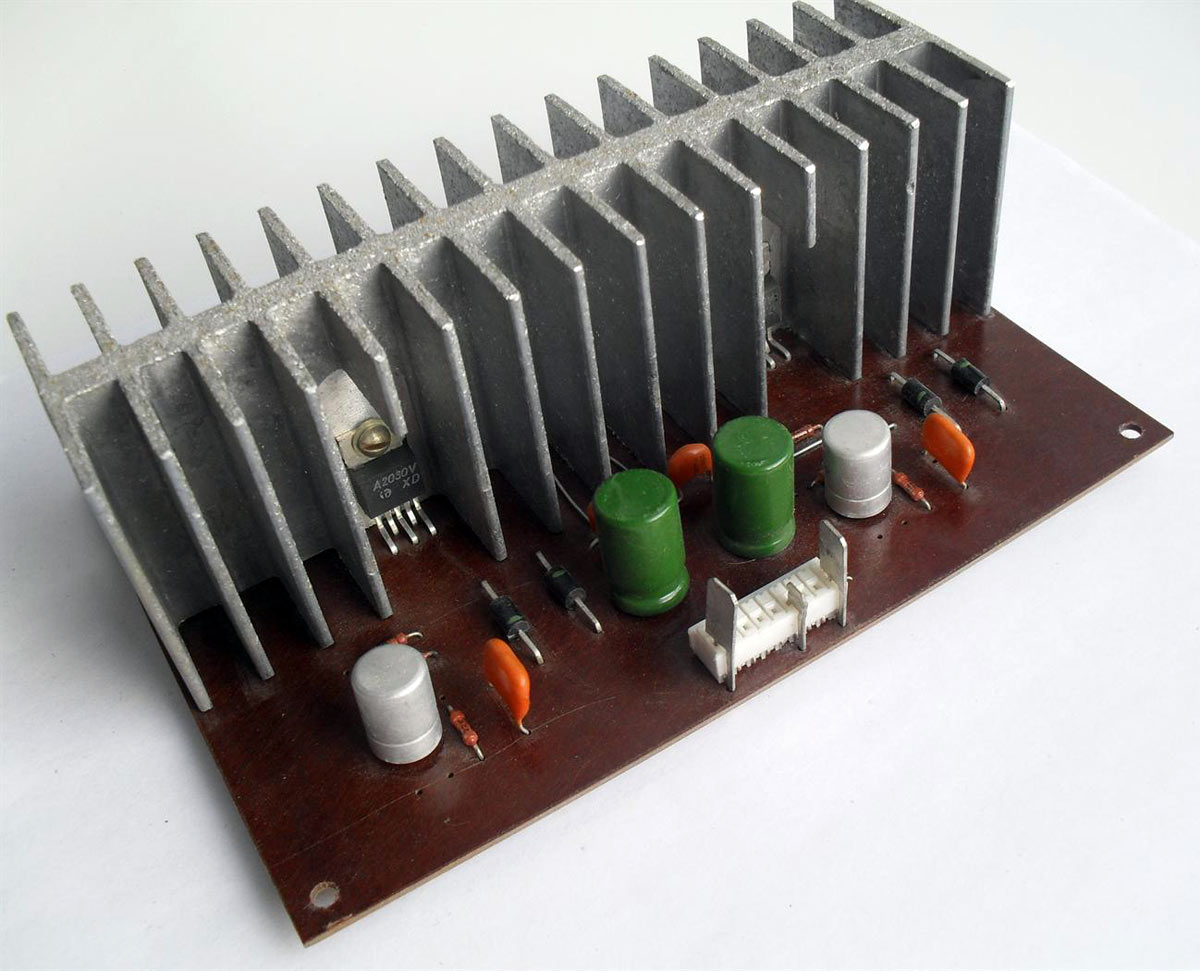

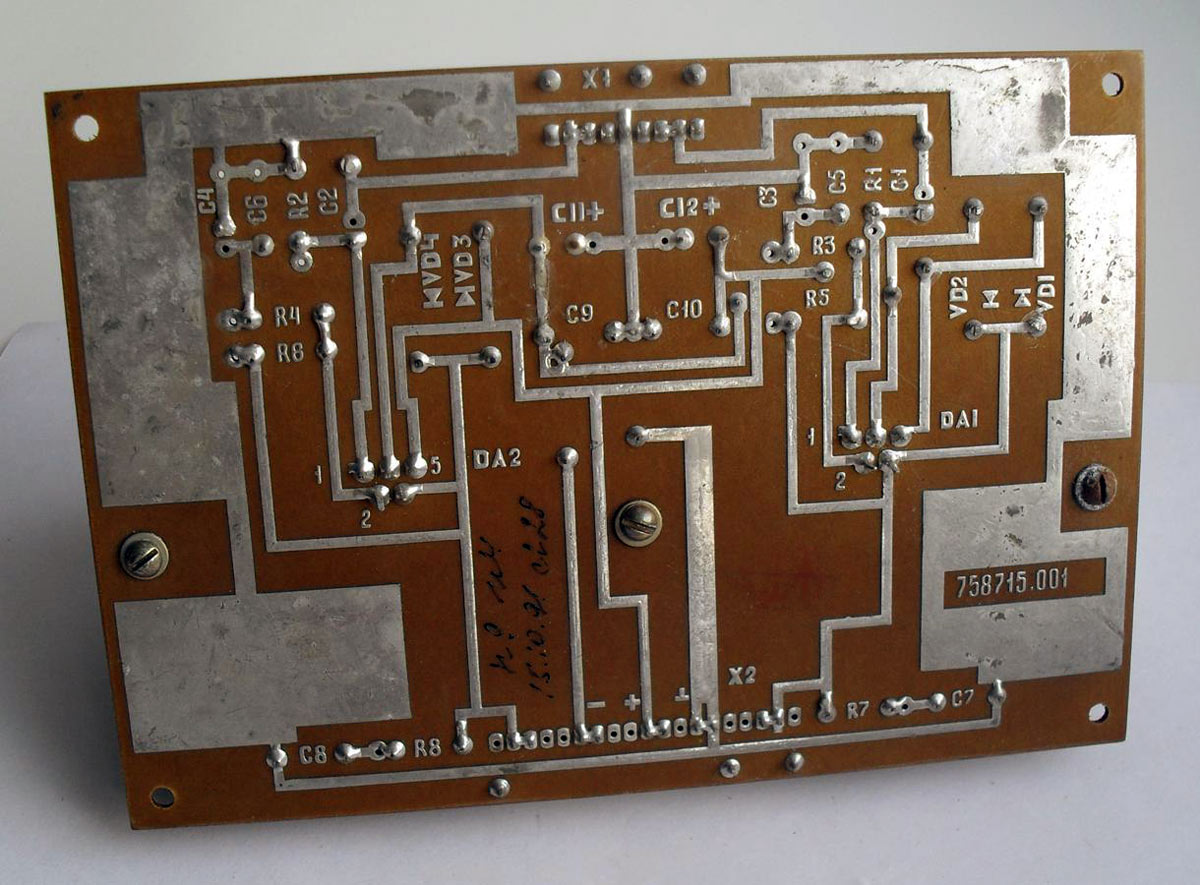

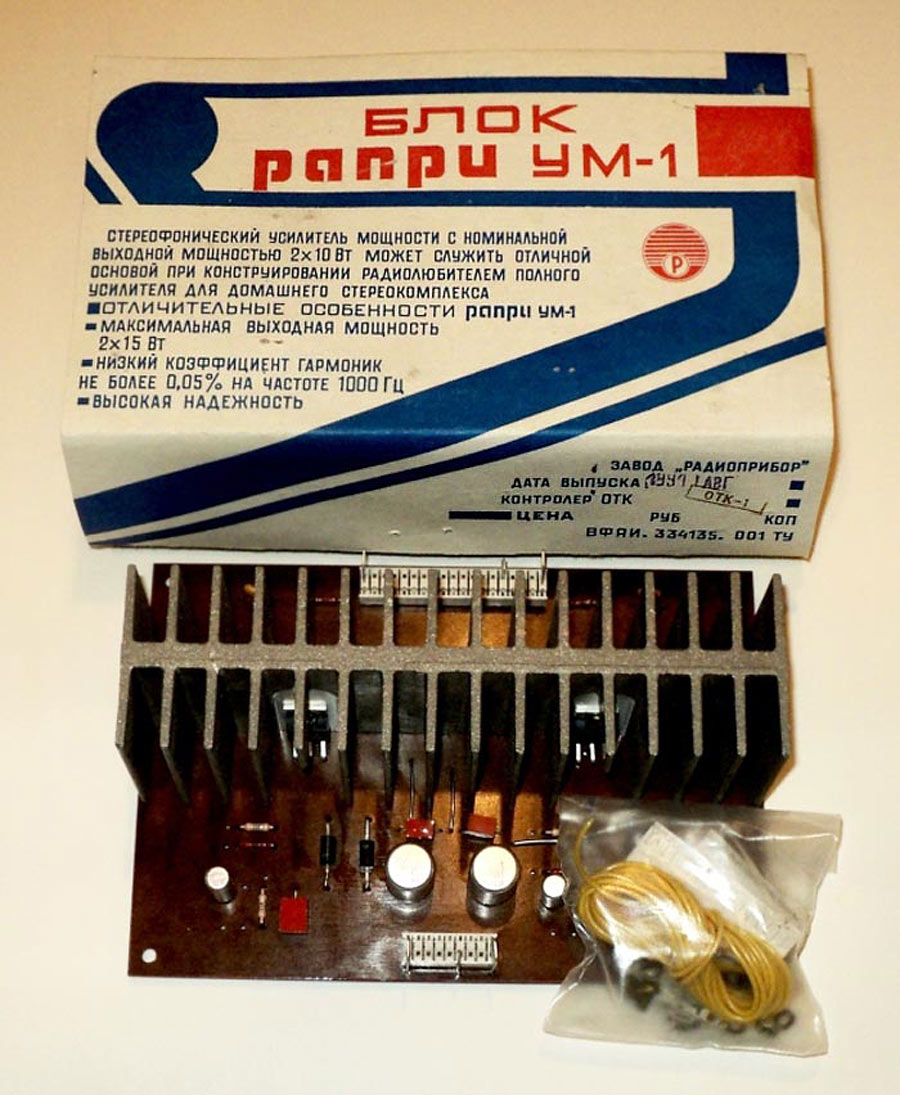

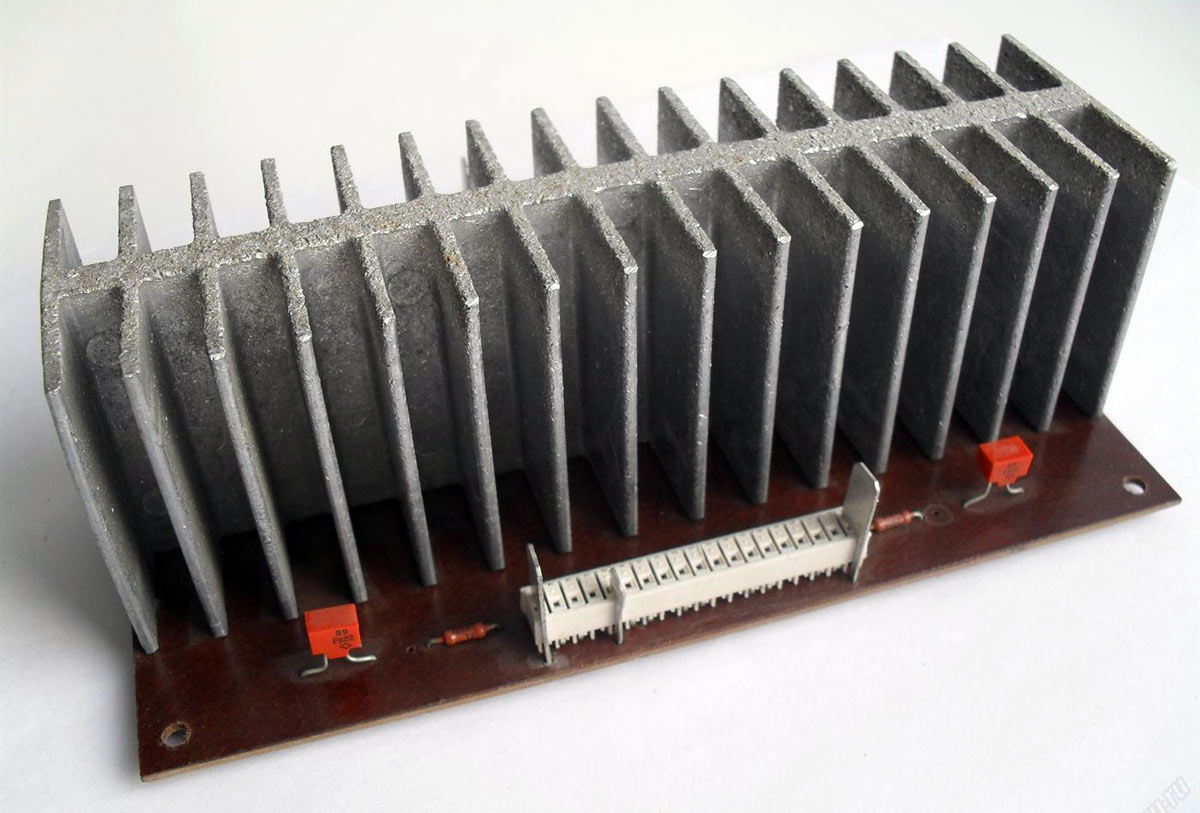

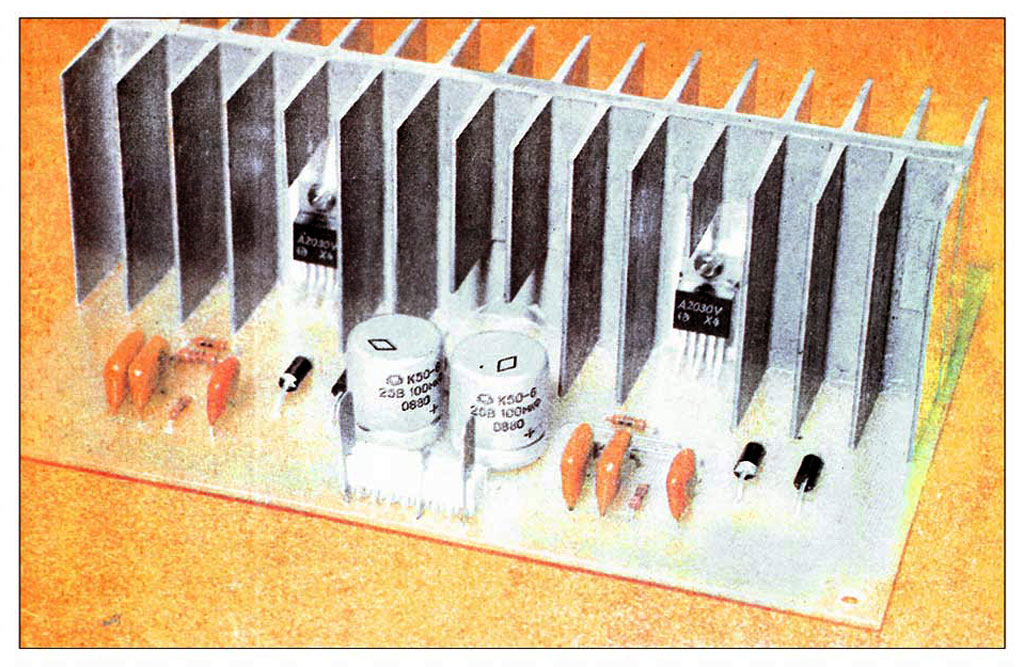

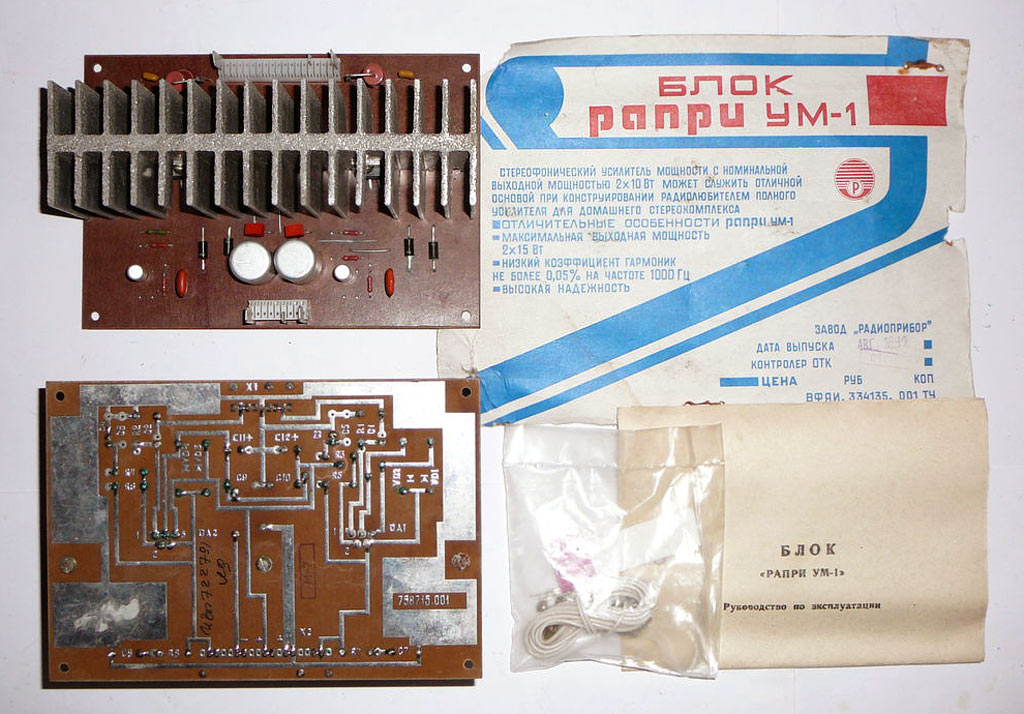

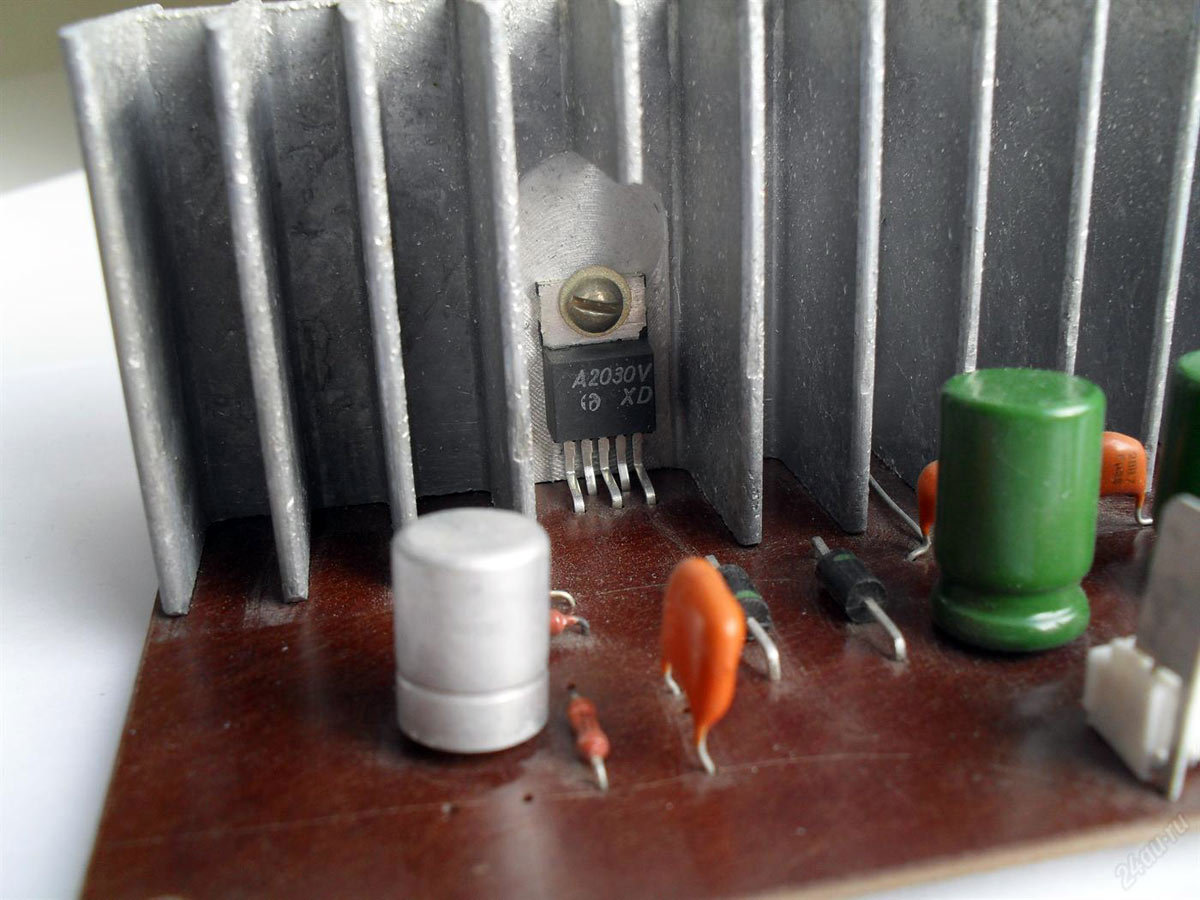

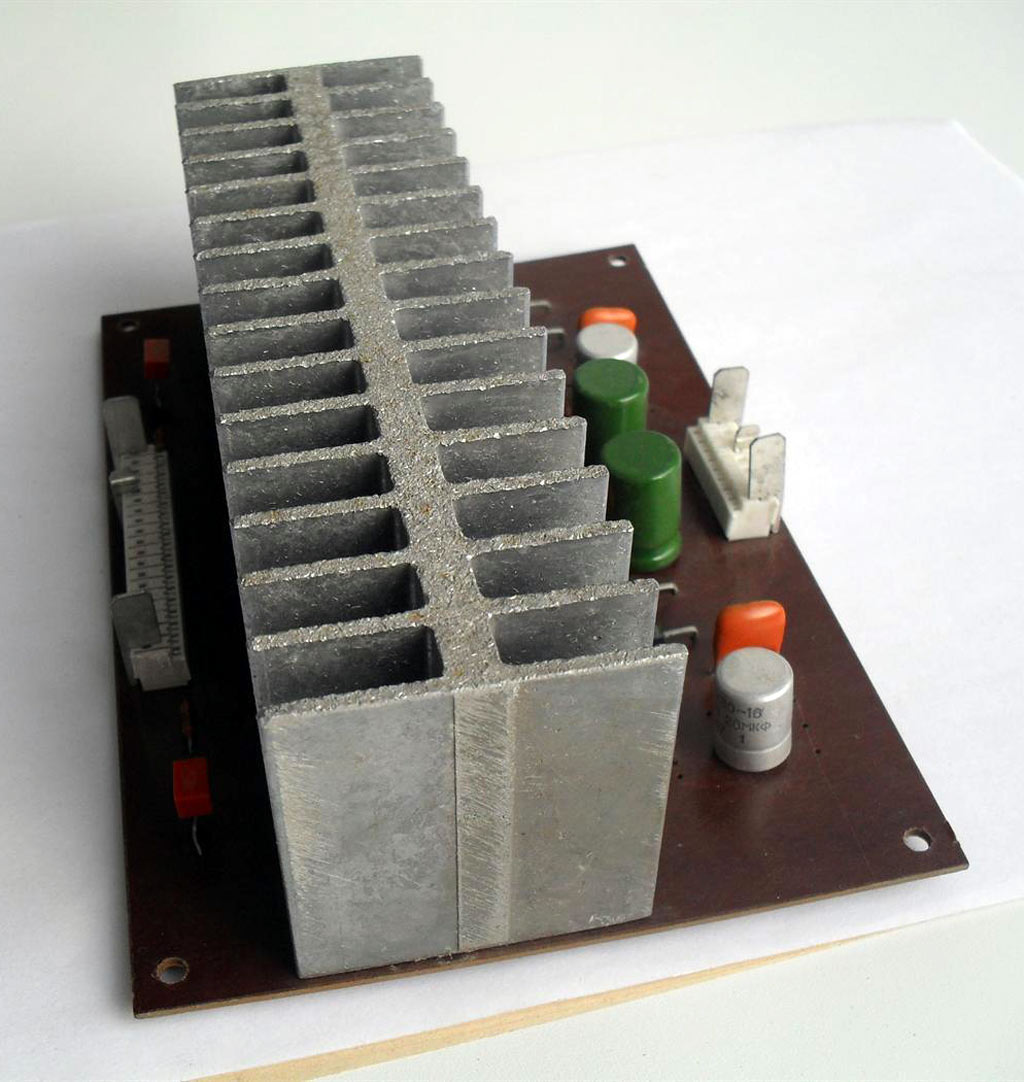

Радиоконструктор *Рапри УМ-1* (Усилитель мощности) выпускался с 1991 года. Стереофонический усилитель мощности с номинальной выходной мощностью 2х10 Вт собиран на аналоговых микросхемах A2030V. На плате размещены: теплоотводящий радиатор с площадью теплоотводящей поверхности 750 кв.см; радиоэлементы; разъёмы для подключения источника сигнала, питающих напряжений и нагрузок. A2030V - это усилитель большой мощности, охваченный отрицательной обратной связью, имеющий защиту от короткого замыкания нагрузки, диапазоном питающих напряжений от +6 В до ±18 В. При максимальном напряжении она способна отдать в нагрузку 4 Ома до 20 Вт. Микросхемы ставятся на общем радиаторе. Минимальная ЭДС источника сигнала 0,7 В. Входное сопротивление 22 кОм. Номинальная (максимальная) выходная мощность при напряжении  источника тока ±15 В - 10 (15) Вт. Полоса воспроизводимых звуковых частот - 20...20000 Гц. Общие искажения 0,05%. Габариты УМ - 156х108х52 мм. Цена УМ - 30 рублей. УМ поставлялся собранным, для сборки совместно с предусилителем (тоже РК) полного усилителя ЗЧ.

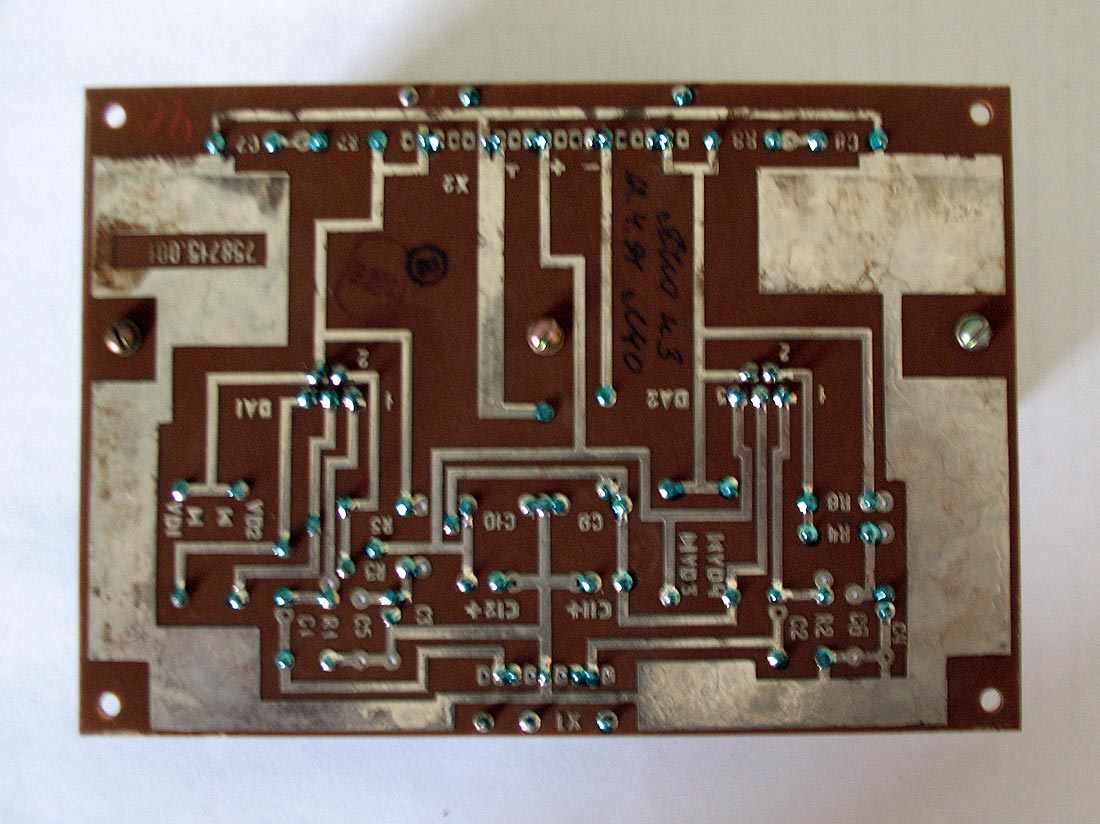

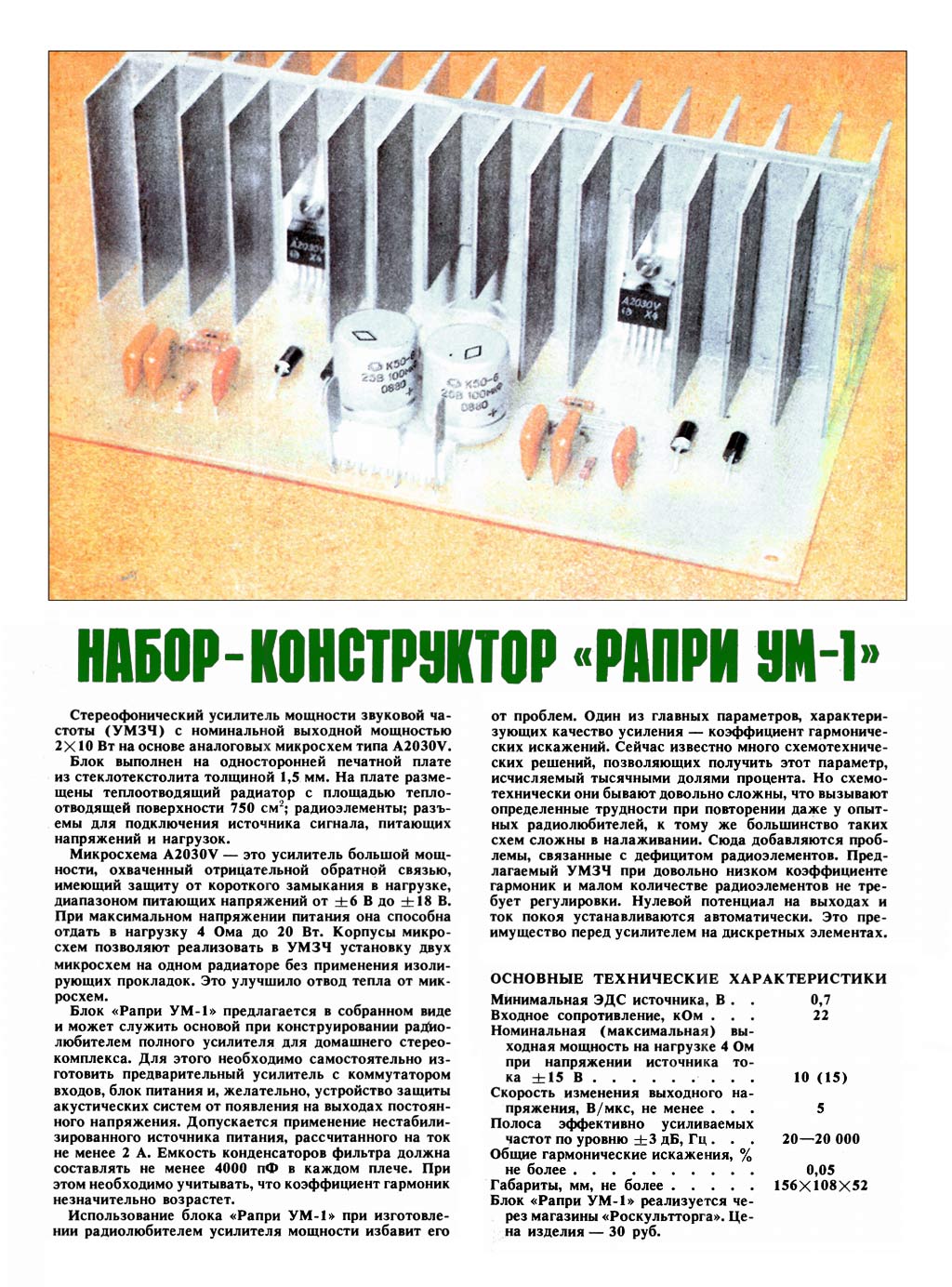

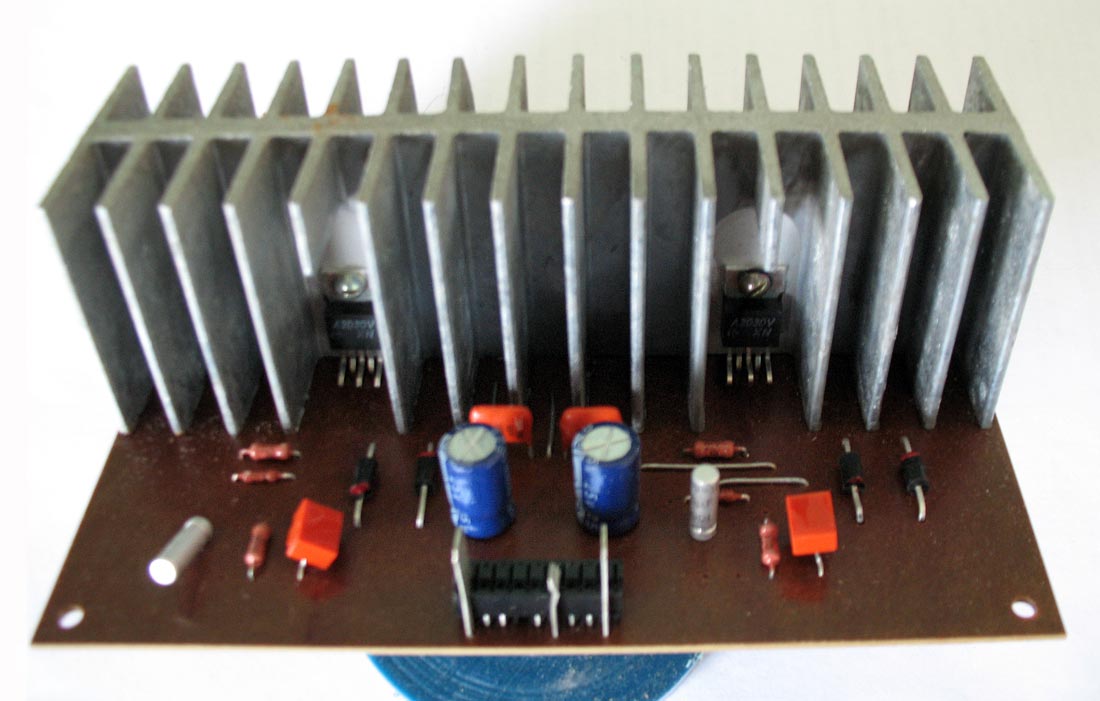

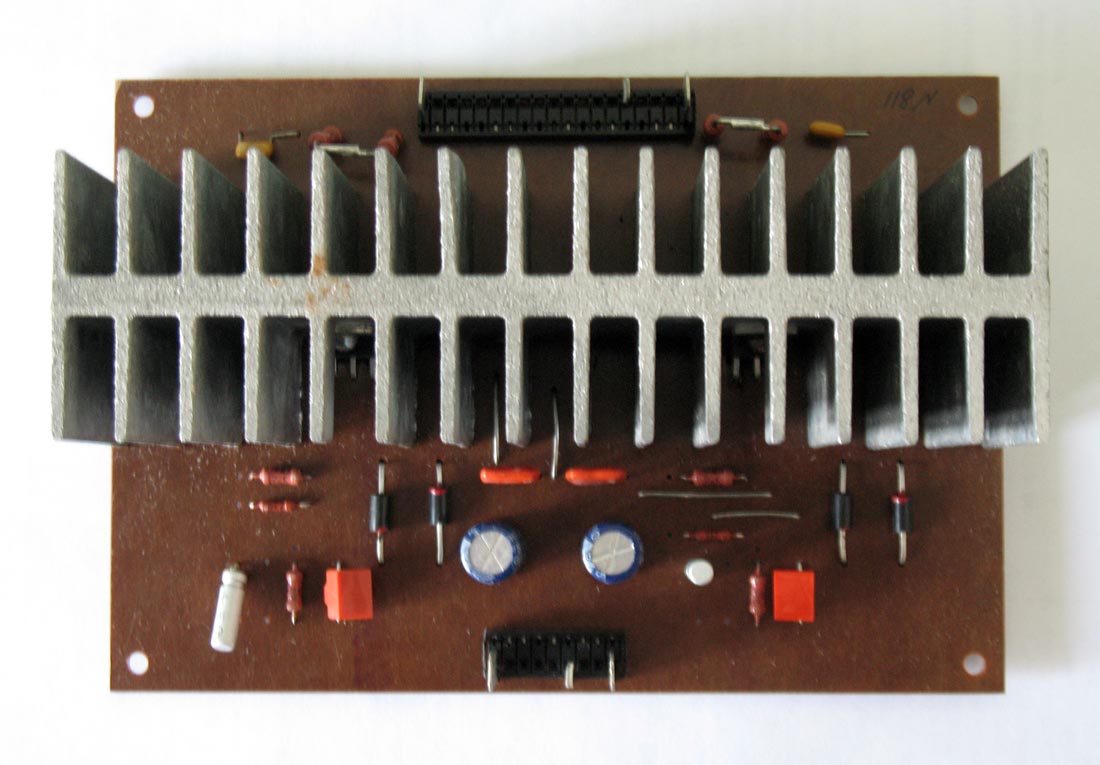

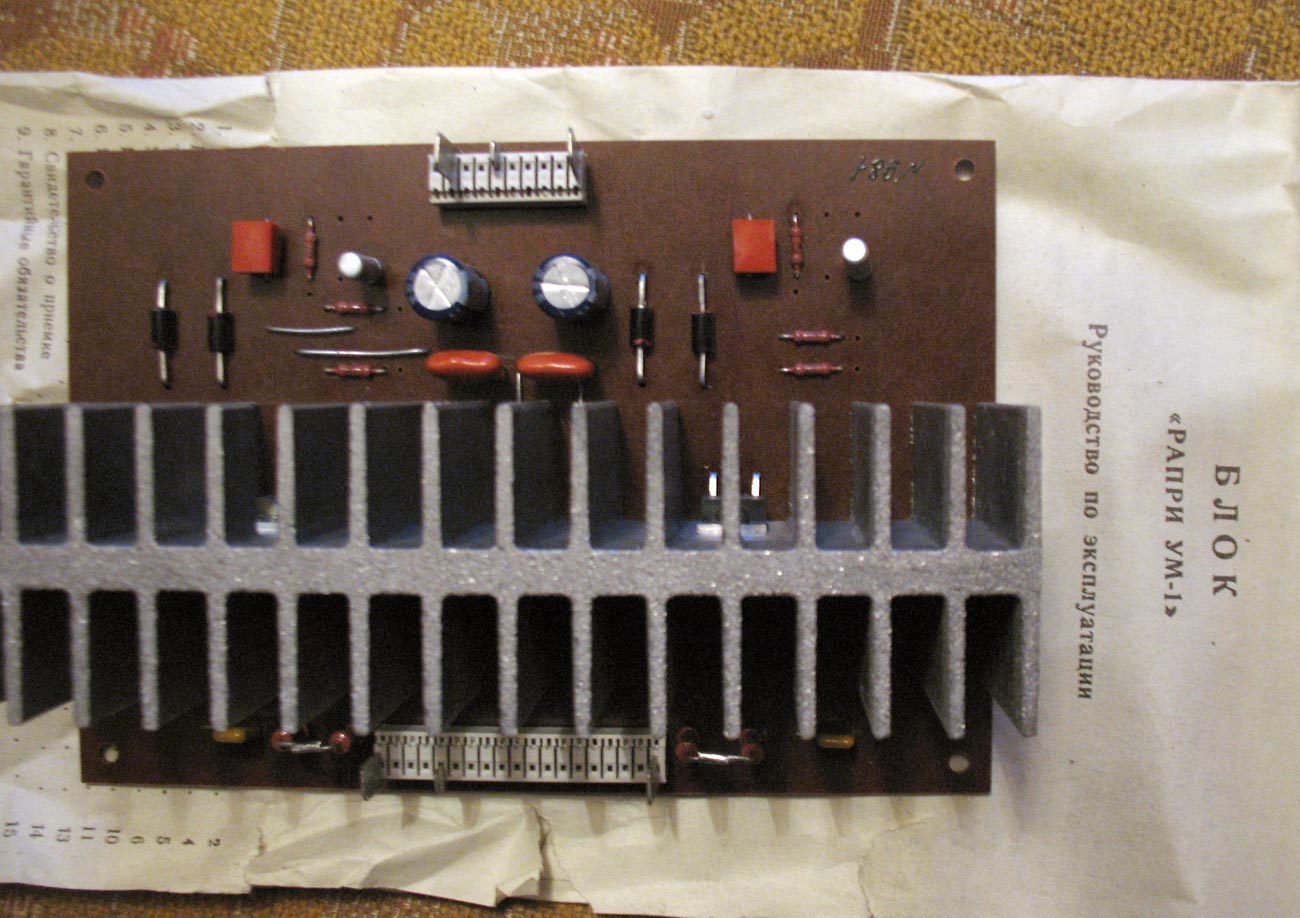

Галерея
