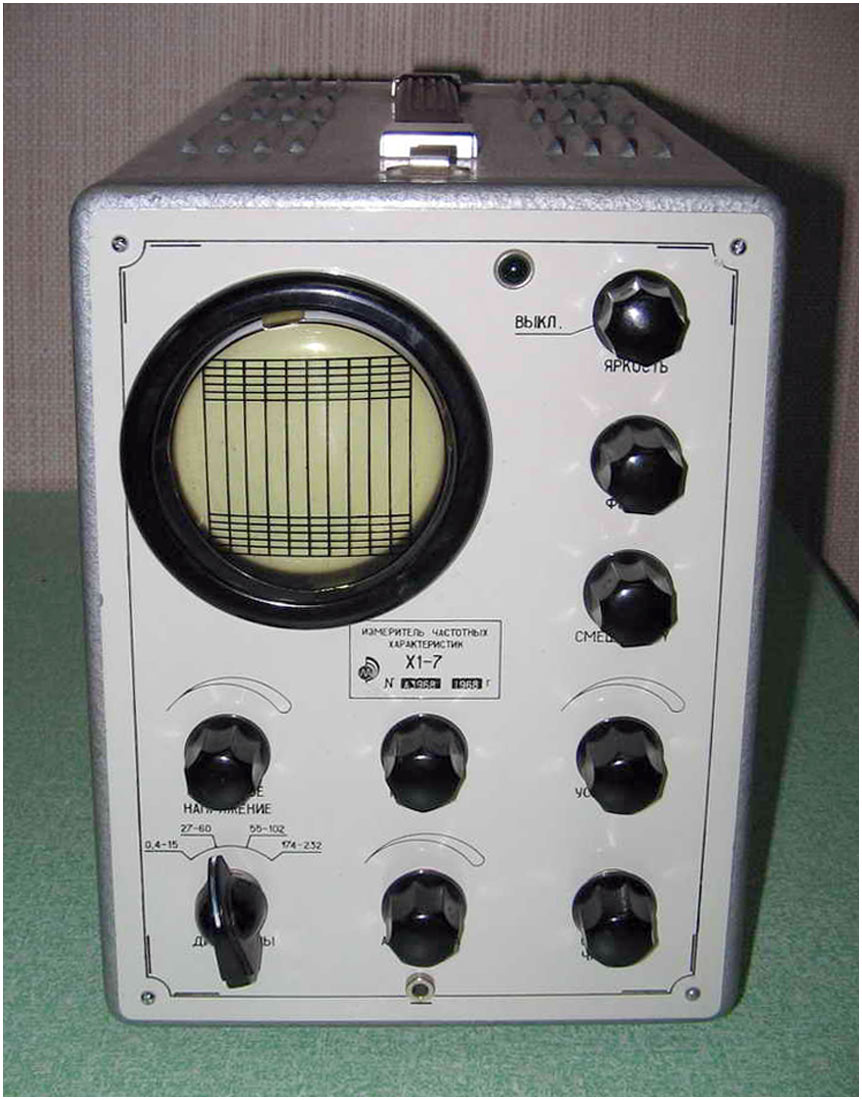

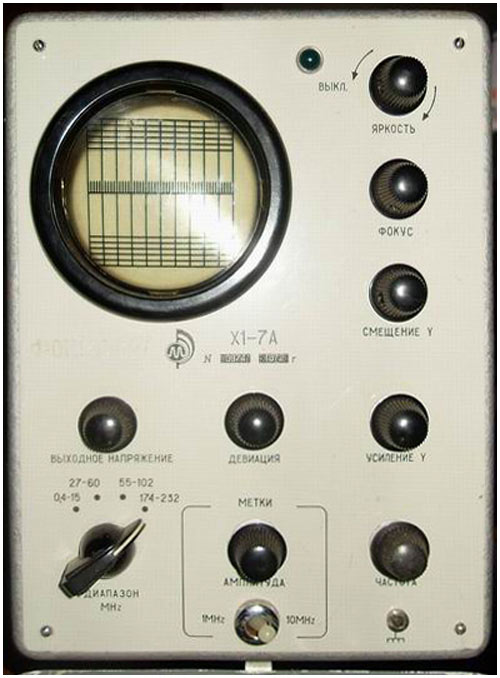

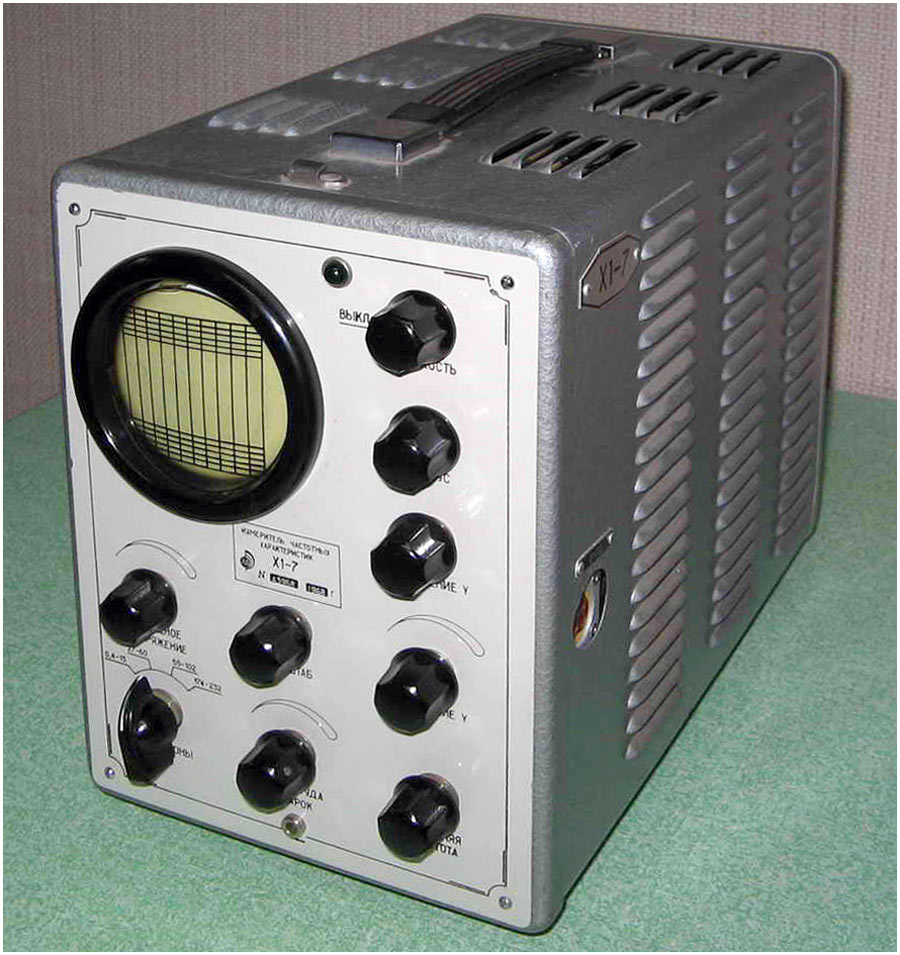

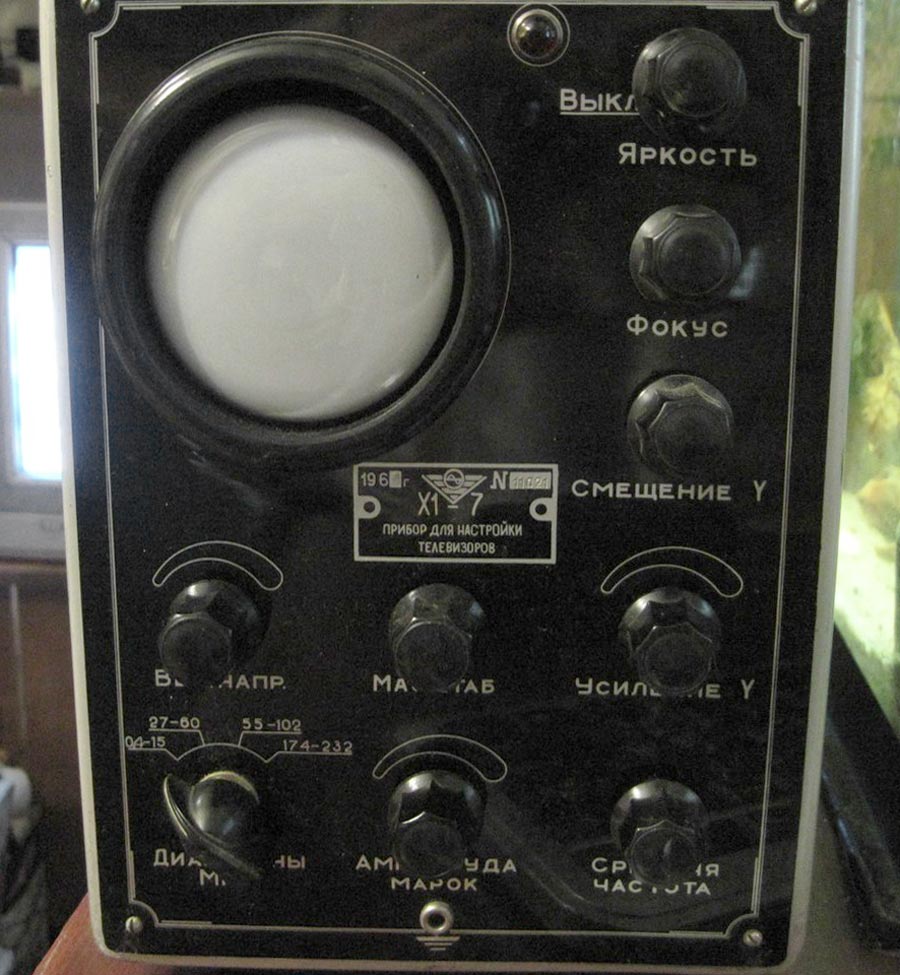

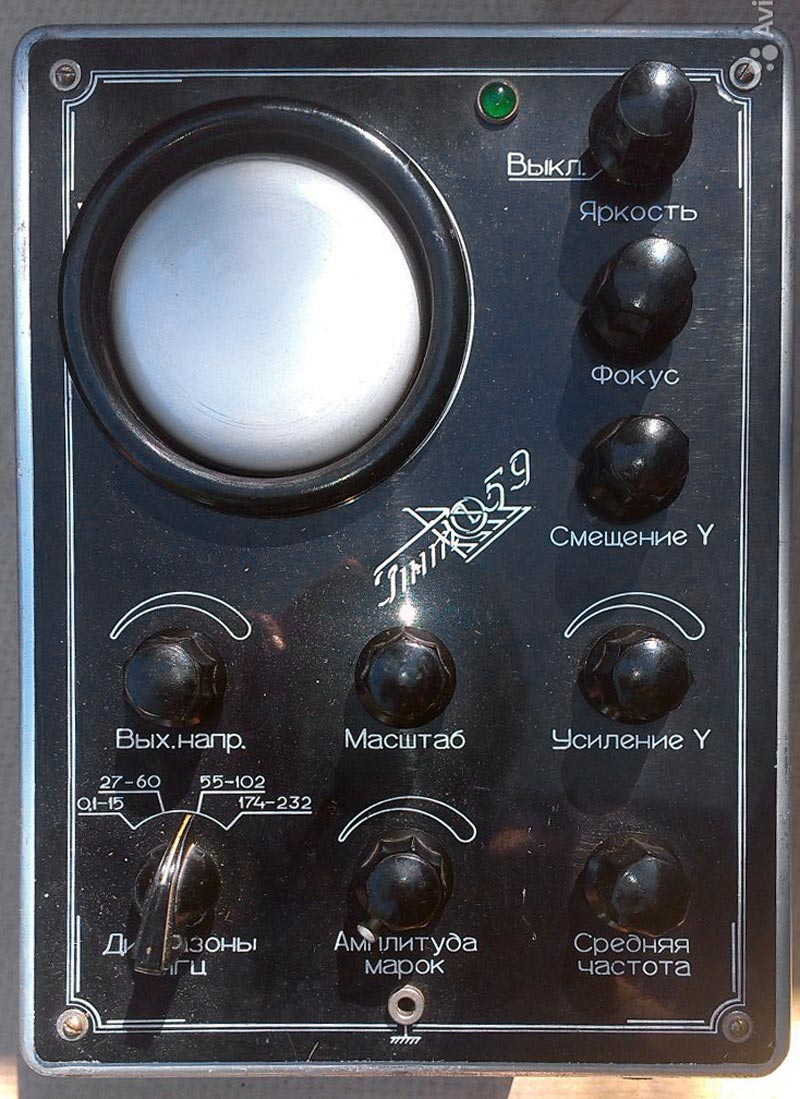

Прибор для настройки телевизоров *ПНТ-59* выпускался с 1959 года. Он предназначен для визуального просмотра АЧХ радиотелевизионных устройств и представляет собой сочетание четырехдиапазонного генератора качающейся частоты, маркерного генератора и осциллографического устройства. С помощью прибора *ПНТ-59* можно просматривать частотные характеристики видеоусилителей, усилителей промежуточной частоты видeo и звукового каналов, частотного детектора, усилителей высокой частоты, блоков ПТП, ПТК и УКВ ЧМ, контролировать согласование антенного кабеля с входом телевизора и антенной, определять волновое сопротивление высокочастотного коаксиального кабеля. Частоты ГКЧ: (0,4...15), (27...60), (55...102), (174...232) МГц. U вых = (50...250) мВ. Чувствительность 0,4 мм/мВ. С 1963 года выпускался полный аналог прибора, под наименованием измеритель частотных характеристик *Х1-7*, а с 1971 года модернизированный вариант *Х1-7А*. По нём информации нет, но скорее всего это так же аналог предыдущих приборов.

Галерея
