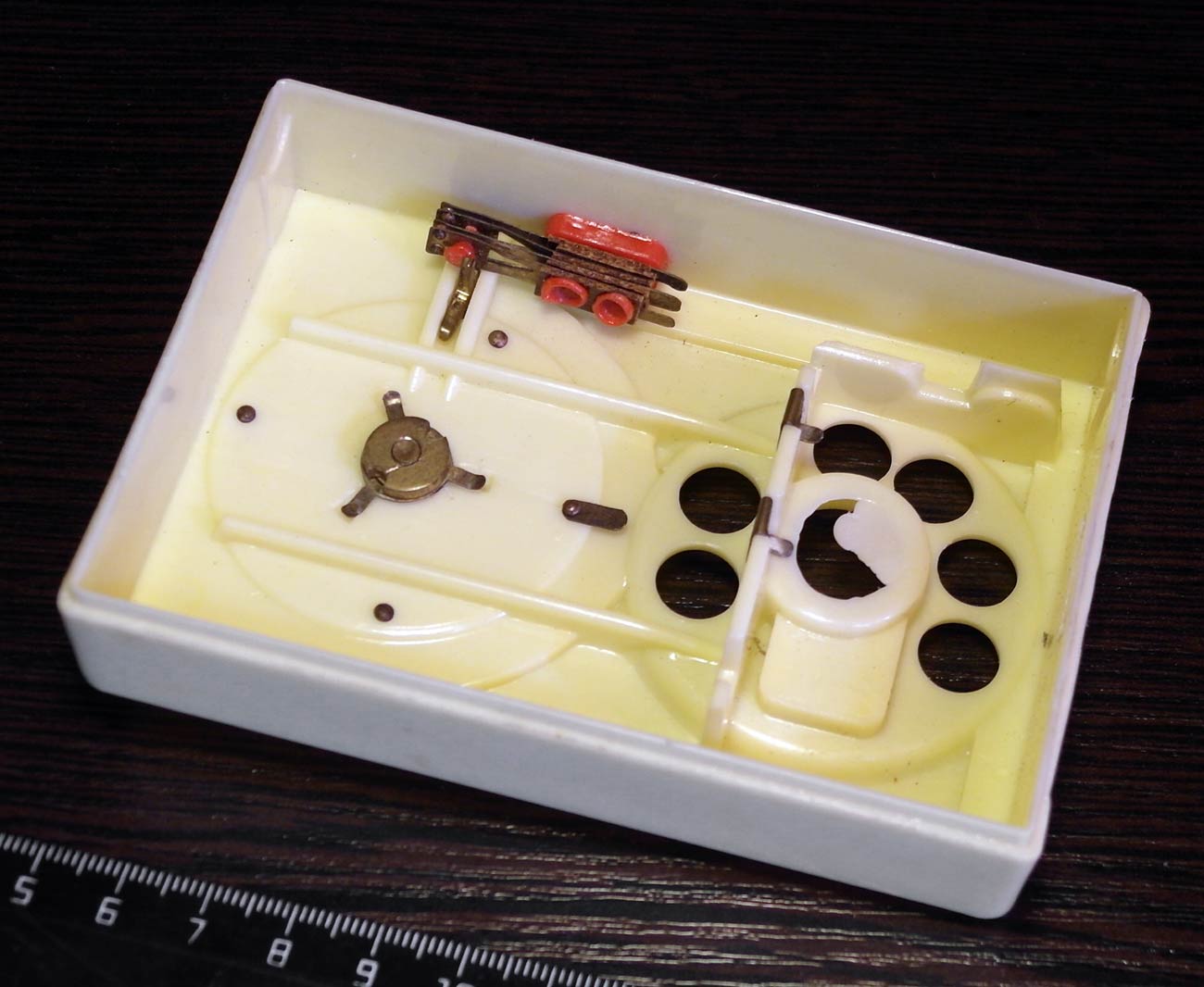

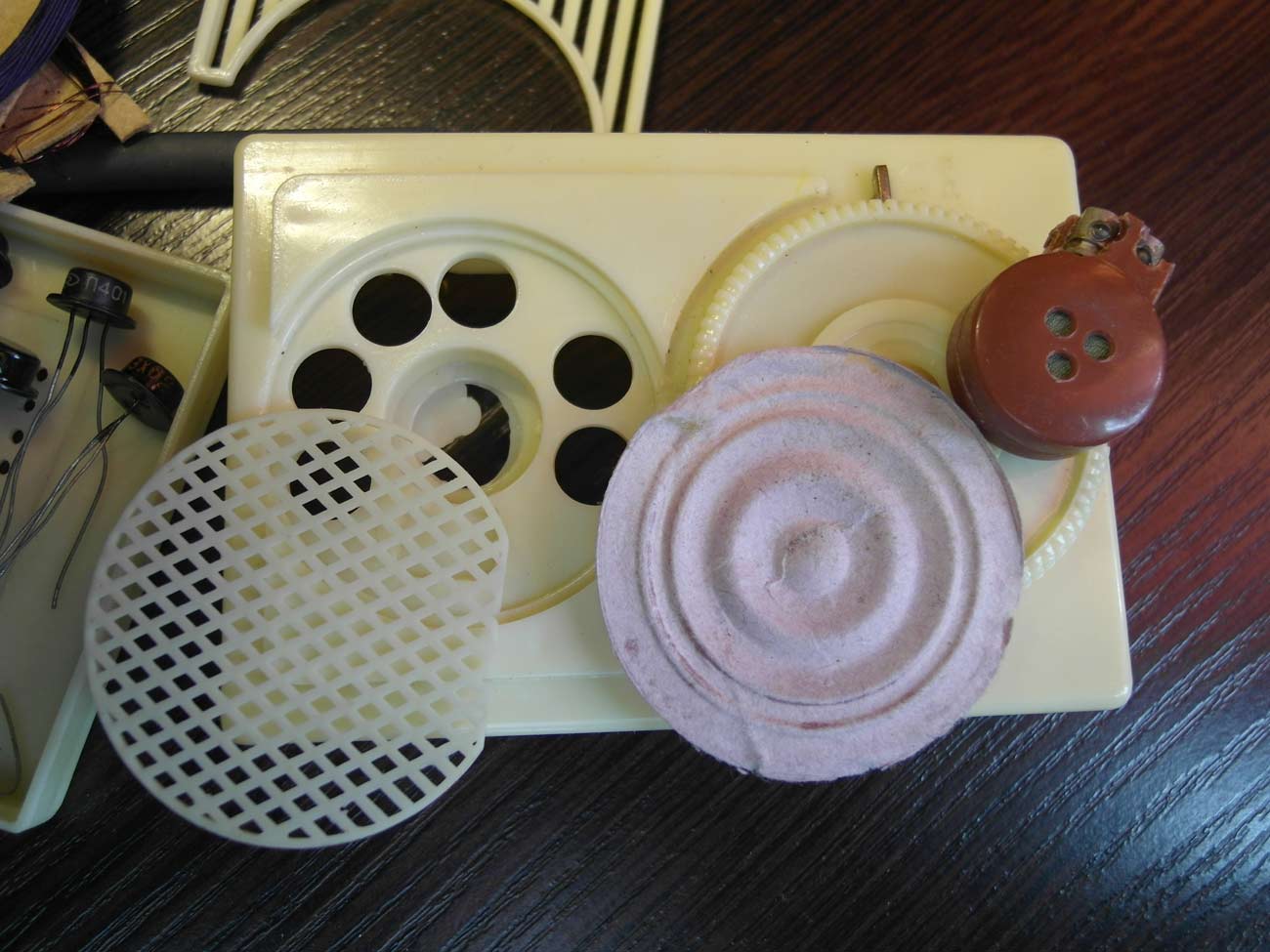

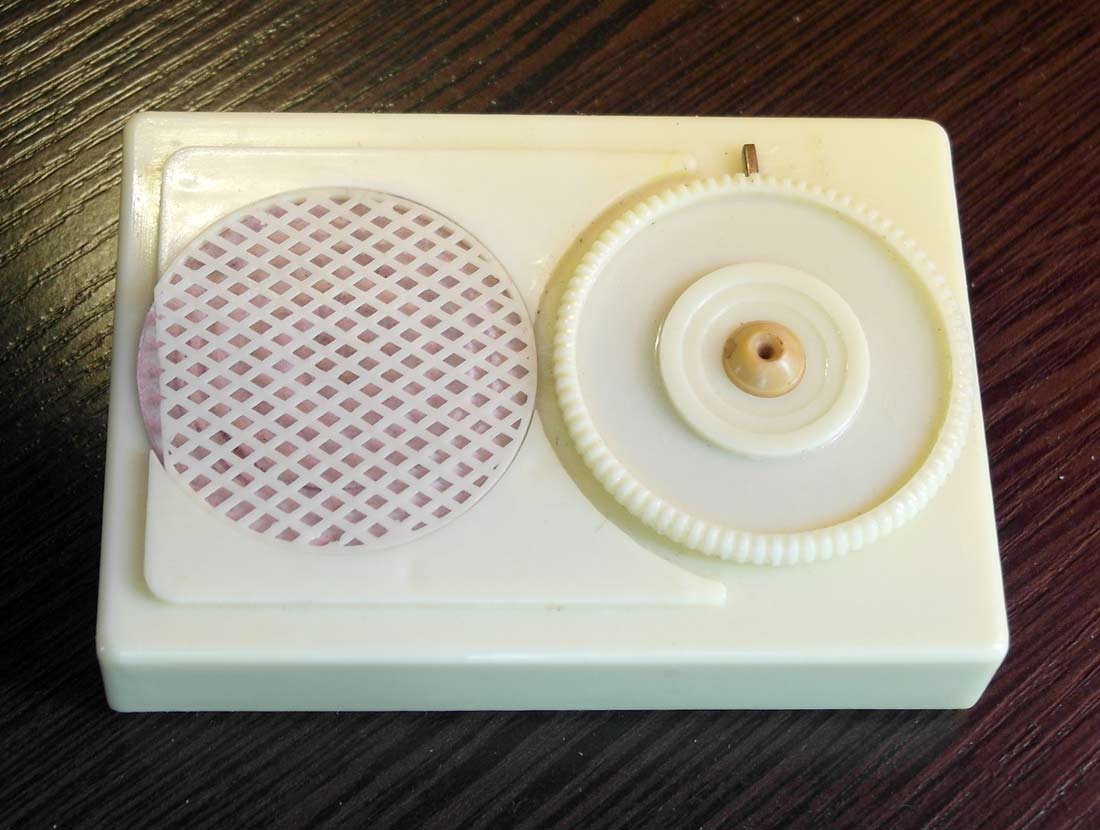

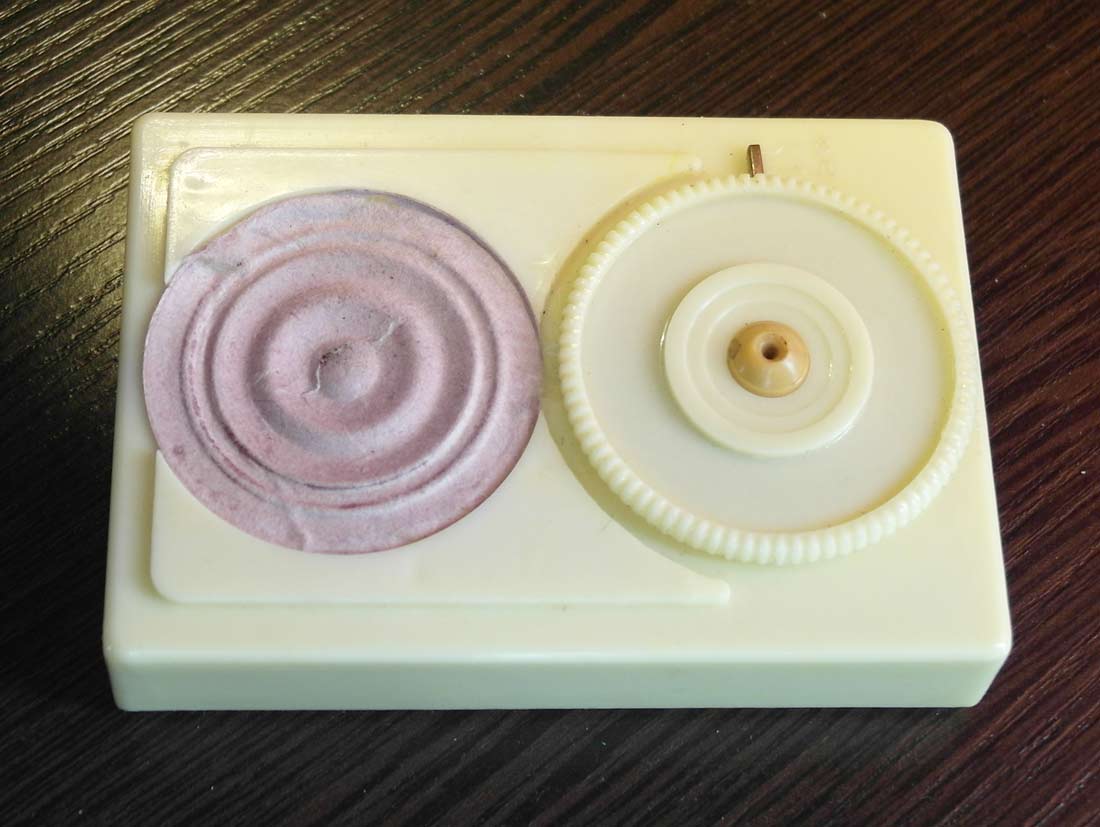

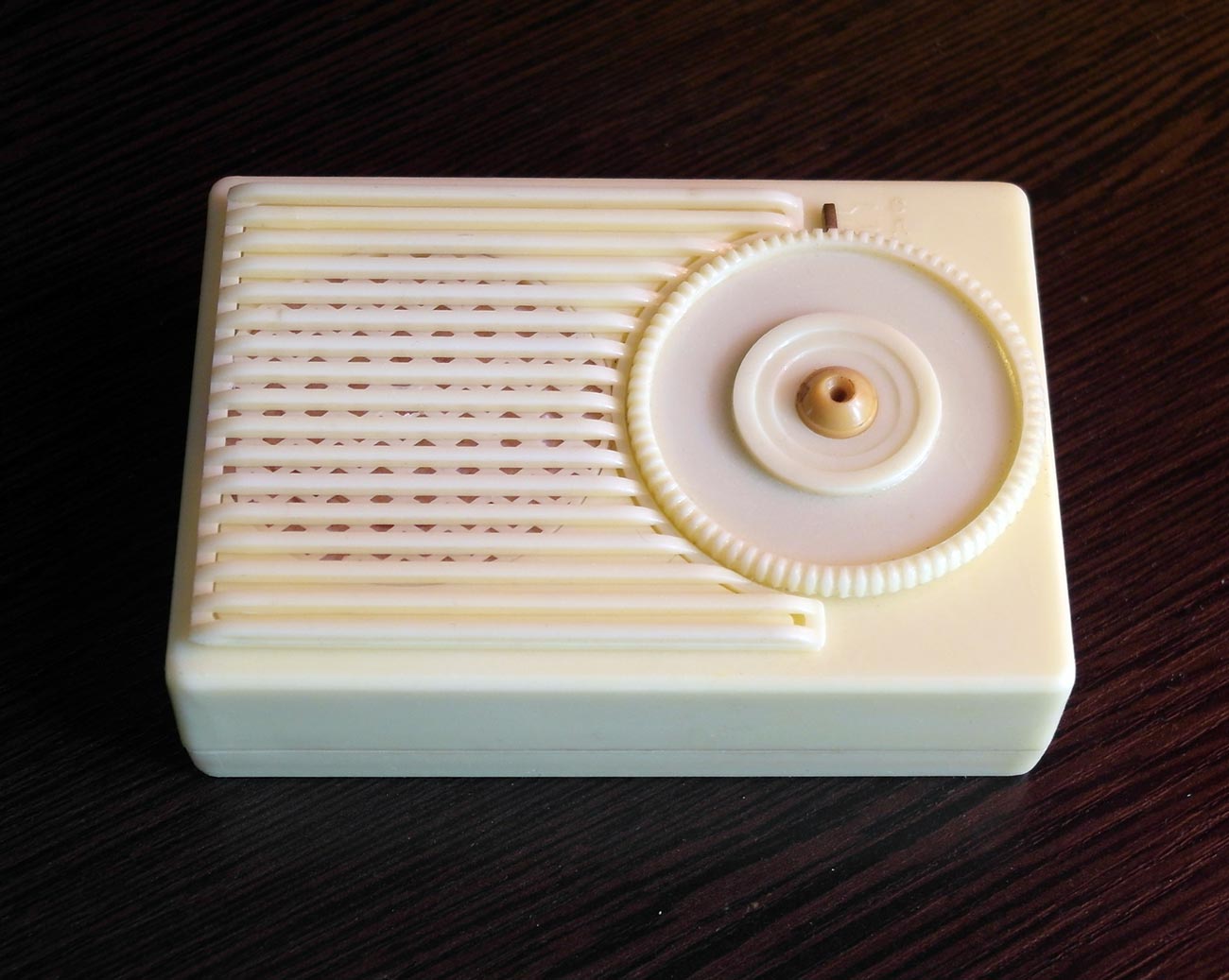

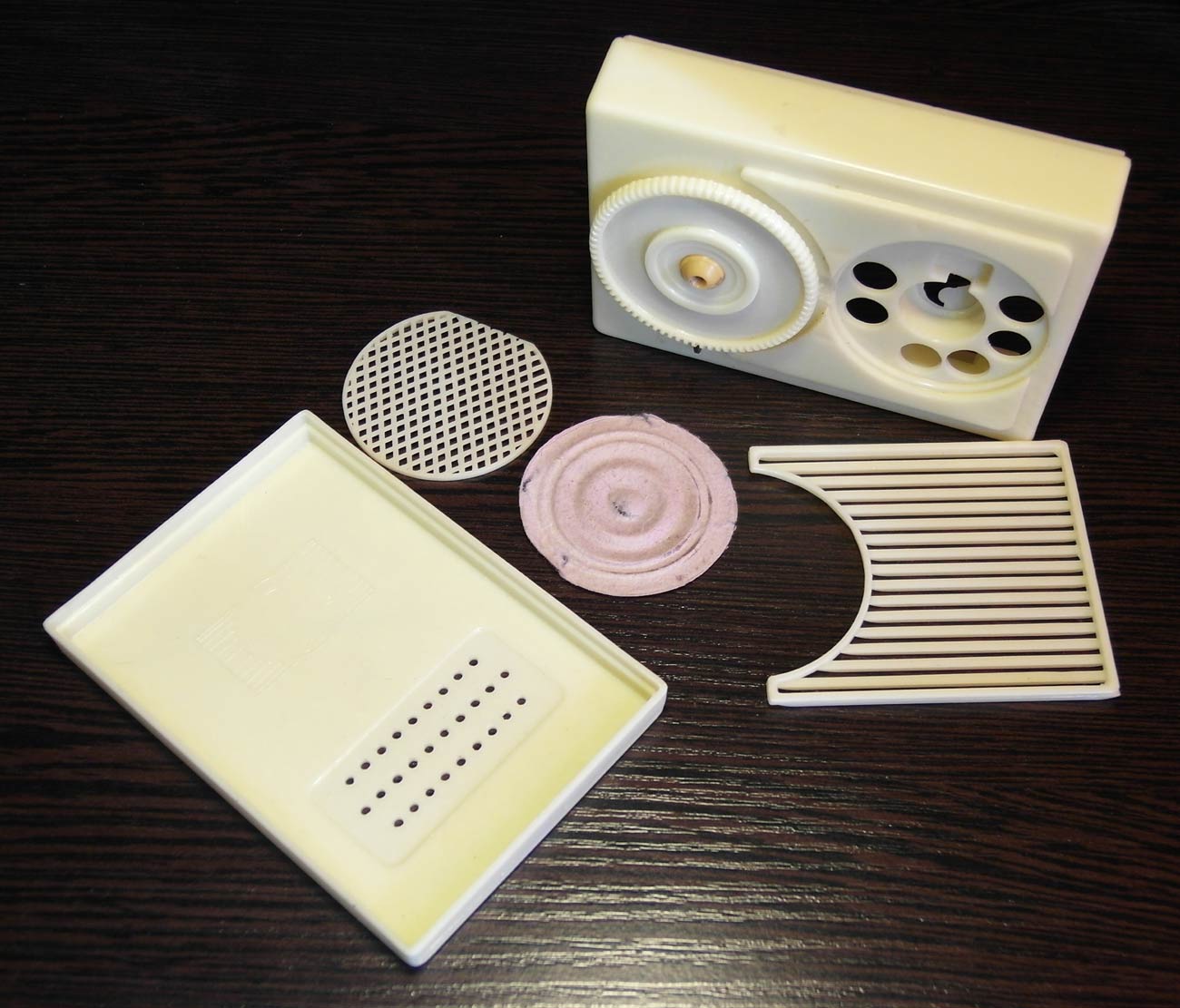

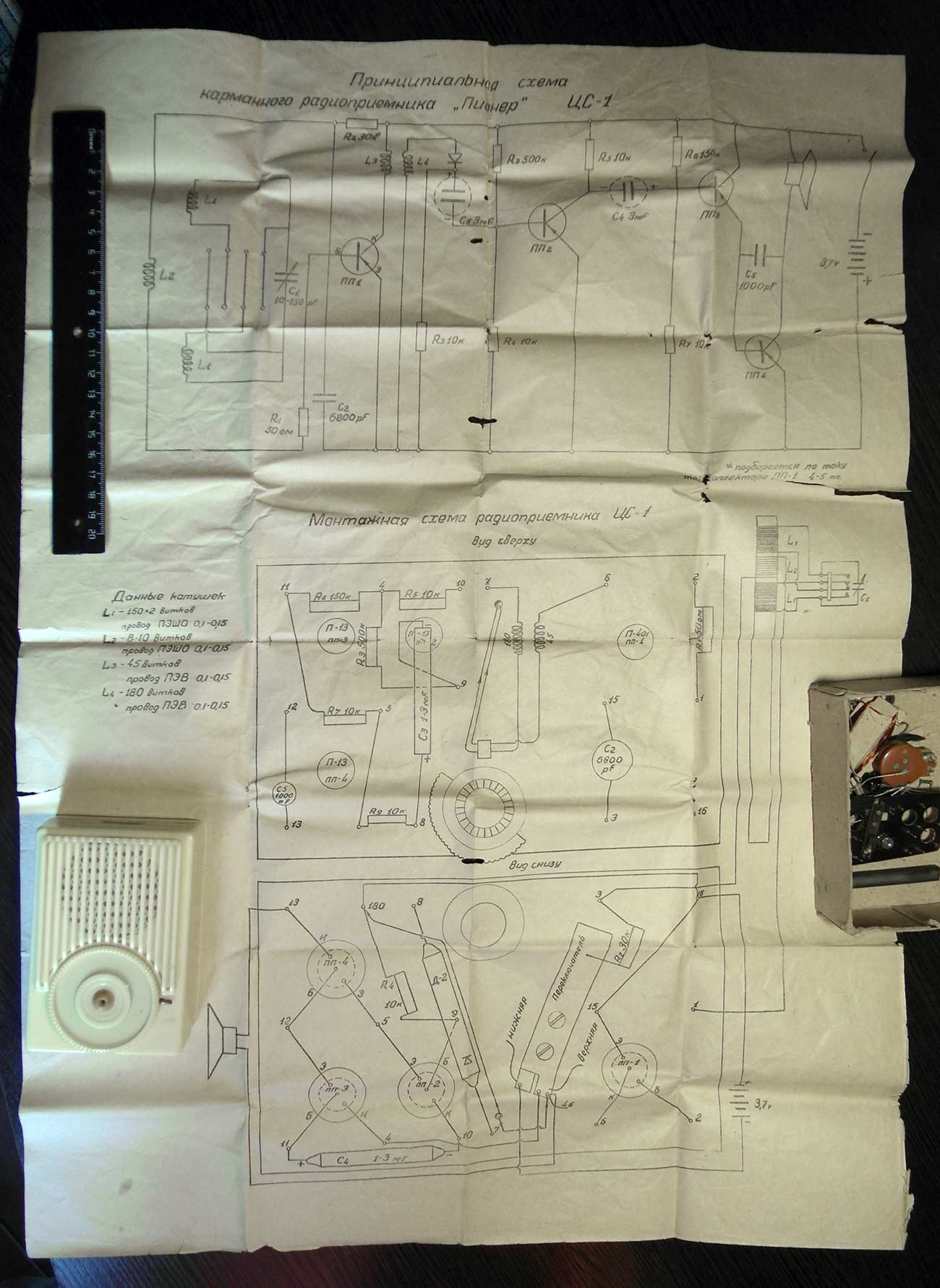

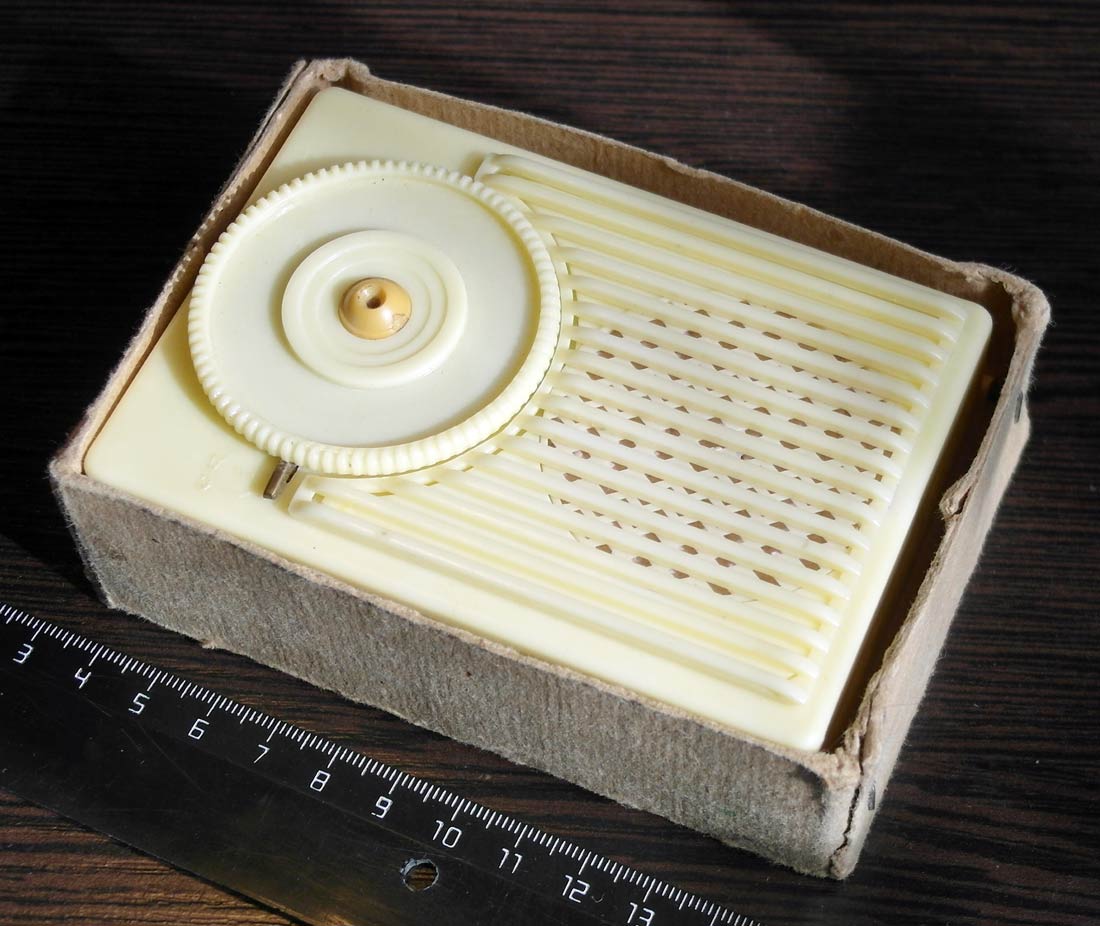

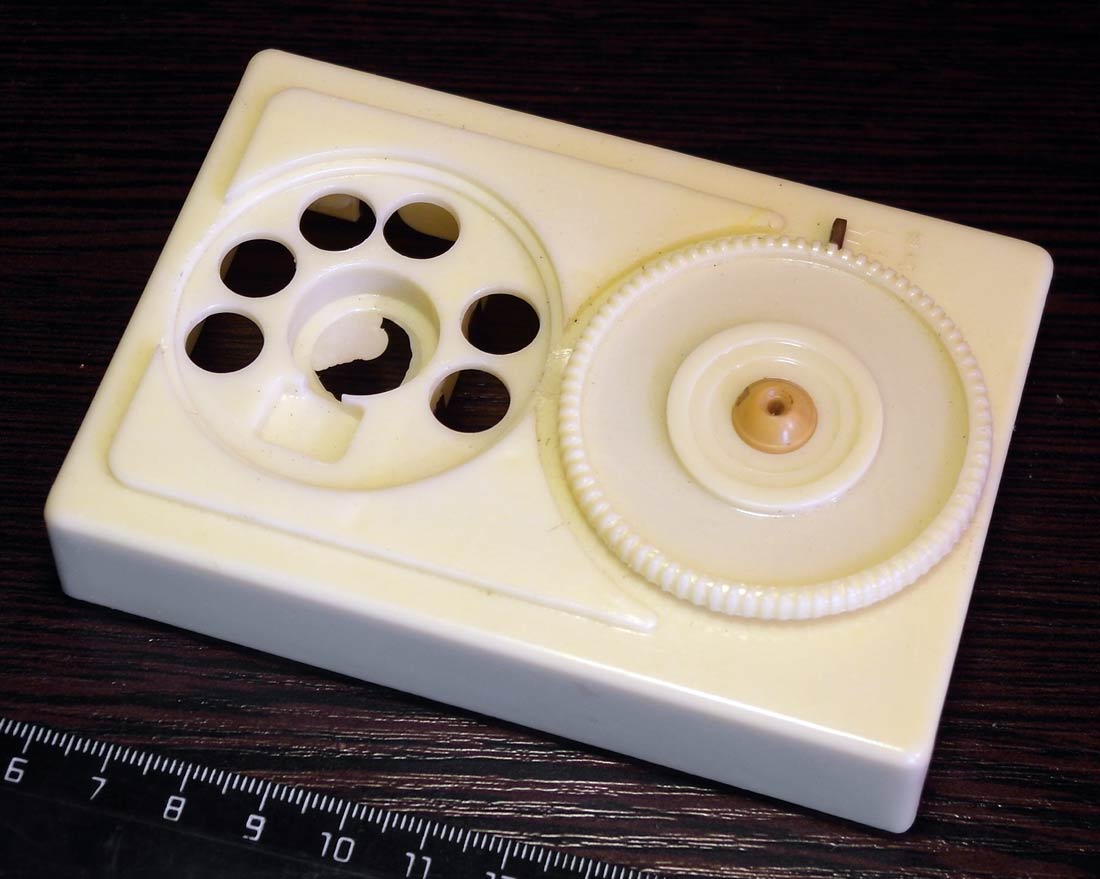

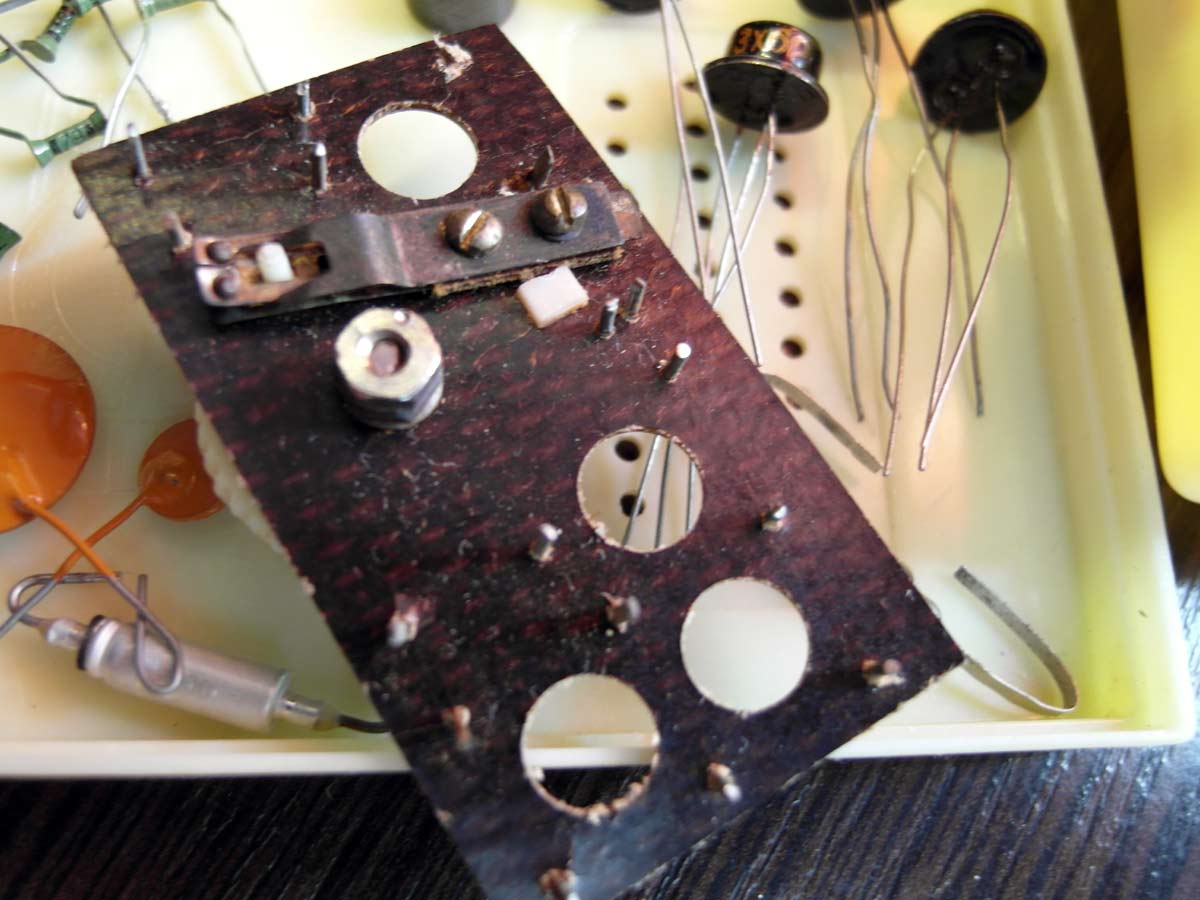

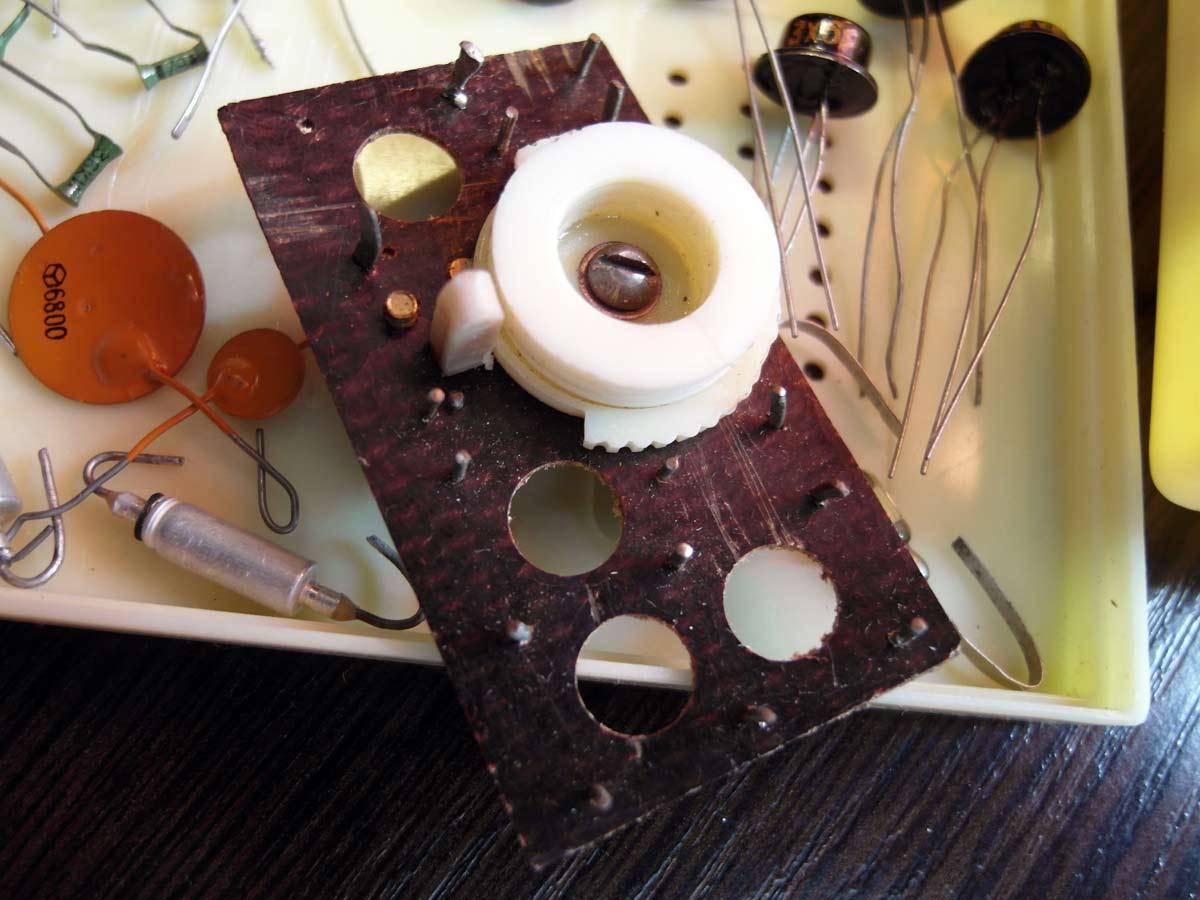

Радиоконструктор (карманный радиоприёмник) *Пионер ЦС-1* с июля 1959 года изготавливался фабрикой культтоваров Центросоюза в Москве. Первый в СССР транзисторный радиоконструктор (радиоприёмник) *Пионер ЦС-1* (Пионер - первый, первопроходец, ЦС-1 - Центро Союза, 1-й) состоит из корпуса, радиодеталей, элементов, узлов, электрической схемы и инструкции, позволявшей собрать действующий радиоприёмник на транзисторах. Вот впечатления владельца радиоконструктора Воловоденко Бориса Николаевича из города Королёва, Московской области, который предоставил фото конструктора для сайта. Интересная конструкция громкоговорителя. В конструктор входит выдавленная бумажная мембрана и капсюль ДЭМШ-1. К мембране ДЭМШ-1 должна припаиваться иголка, которая приклеивается к бумажной мембране. Вообщем на то время, обычная конструкция миниатюрных громкоговорителей, так как других у радиолюбителей не было. Интересная конструкция указателя и переключателя диапазонов СВ-ДВ (более подробно описана в книге Б.В.Кольцова *Радиоприемник в кармане*). Интересно решается вопрос регулировки громкости и выключения питания. Изменяется чувствительность, избирательность и соответственно громкость приема, изменением обратной связи за счет вращения трансформатора на ферритовом кольце относительно ферритовой антенны. Трансформатор располагается во вращающемся пластмассовом регуляторе, связанном с контактами выключателя питания. Технология печатных плат была еще дорогая и недоступная и поэтому в конструкторе схема собирается на гетинаксовой плате с опорными штырьками. Обращает на себя внимание довольно много сложных пластмассовых деталей-отливок. Мое общее впечатление от приёмника-конструктора: Радиоприемник-конструктор, несмотря на некоторую *несерьезность* по своему предназначению, тем не менее, представляет некоторый этап в развитии транзисторного радио. Я сам начинал в радио именно с подобного, но более позднего конструктора *Сверчок*. На начало 60-х годов, когда транзисторная схемотехника только зарождалась, такой приёмник представлял собой довольно интересную и необычную конструкцию, учитывая, что она предназначалась для самостоятельной сборки радиолюбителями. Вот краткое описание приёмника из книги Б.В.Кольцова *Радиоприёмник в кармане*: Приёмник заключен в футляр размером 110x70x32 мм. Вес его 300 г. Приемник собран по схеме прямого усиления на четырех транзисторах и одном германиевом диоде и предназначен для приёма в диапазоне средних (520...1600 кГц) и длинных (150...450 кГц) волн. Приём осуществляется на внутреннюю магнитную антенну. Выходная мощность 20 мВт. Питание осуществляется от батареи карманного фонаря напряжением 4,5 вольта (до 1961 года батареи карманного фонаря имели напряжение 3,7 вольта). Потребляемый приёмником ток не превышает 12 мА.
