Аппаратура для управления моделями *Пилот-2* разработана и выпускалась на Московском опытном заводе ЦНИИКА с 1972 года. Изначально аппаратура именовалась как *Пилот*. Аппаратура дискретная двухкомандная. Рабочая частота в диапазоне 27 МГц определялась частотой кварцевого резонатора задающего генератора. Питание от плоских батареек 3,5 В. Передача команд осуществляется путем амплитудной модуляции ВЧ сигнала частотами 2300 или 3200 Гц. Антенна передатчика трехсекционная диной 109 мм. В центральной части антенны расположена удлиняющая катушка. Таким образом обеспечен более высокий КПД укороченной антенны по сравнению с телескопическими антеннами с согласующей катушкой внизу. Длинна антенны приемника 600 - 800 мм. Приемник команд сверхрегенеративный, частота приема определяется параметрами контура. Рулевые машинки (исполнительные механизмы) коммутируются реле PЭC10. Технические характеристики Частота передатчика: 28.2 или 27.12 МГцМощность передатчика: 300 мВтЧувствительность приемника: < 10 мкВВес передатчика: 700 г (без питания)Вес приемника: 135 г (без питания)Вес рулевой машинки: 85 гТяговое усилие рулевой машинки: 270 гДальность действия: для авиамоделей - 1200 м, для авто- и судомоделей - 500 м Описание, принципиальная схема "Пилота-2" публиковалась в журнале "Моделист-Конструктор" № 1 за 1973 год.

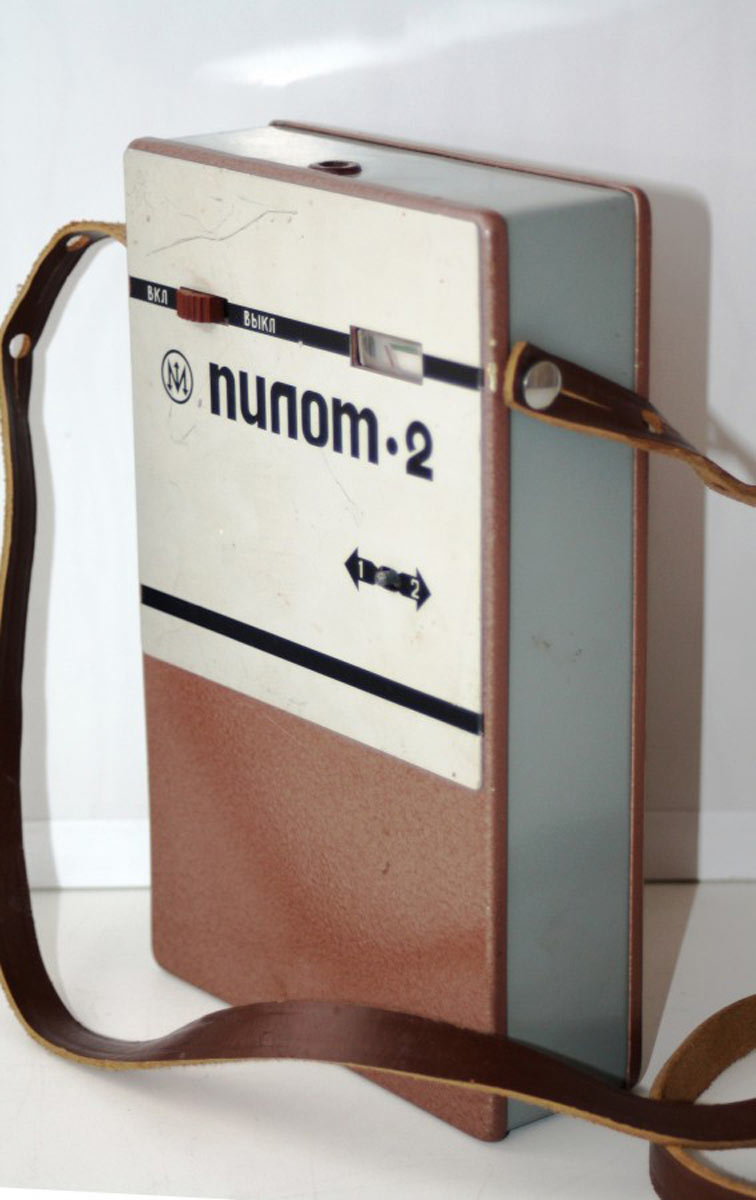

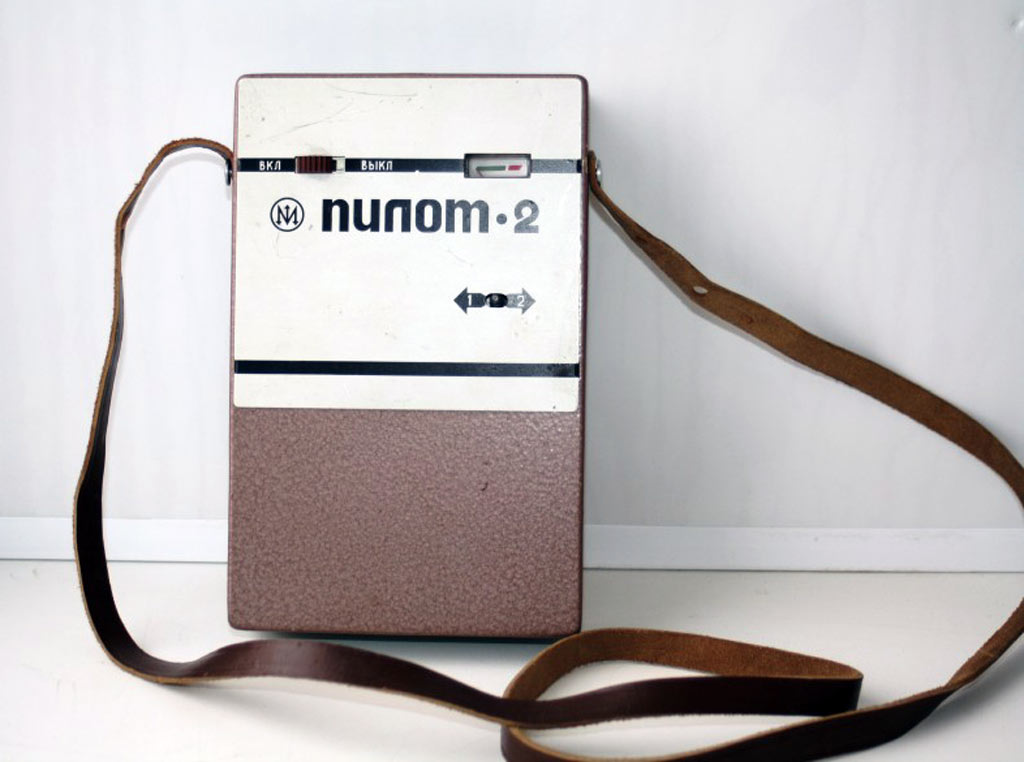

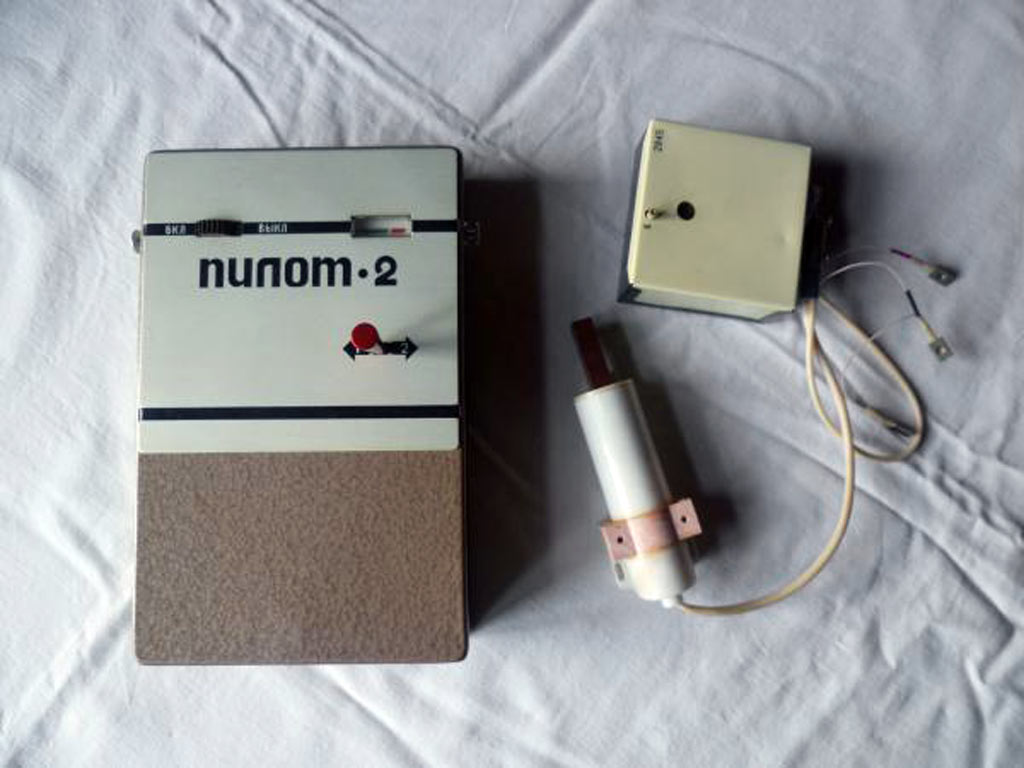

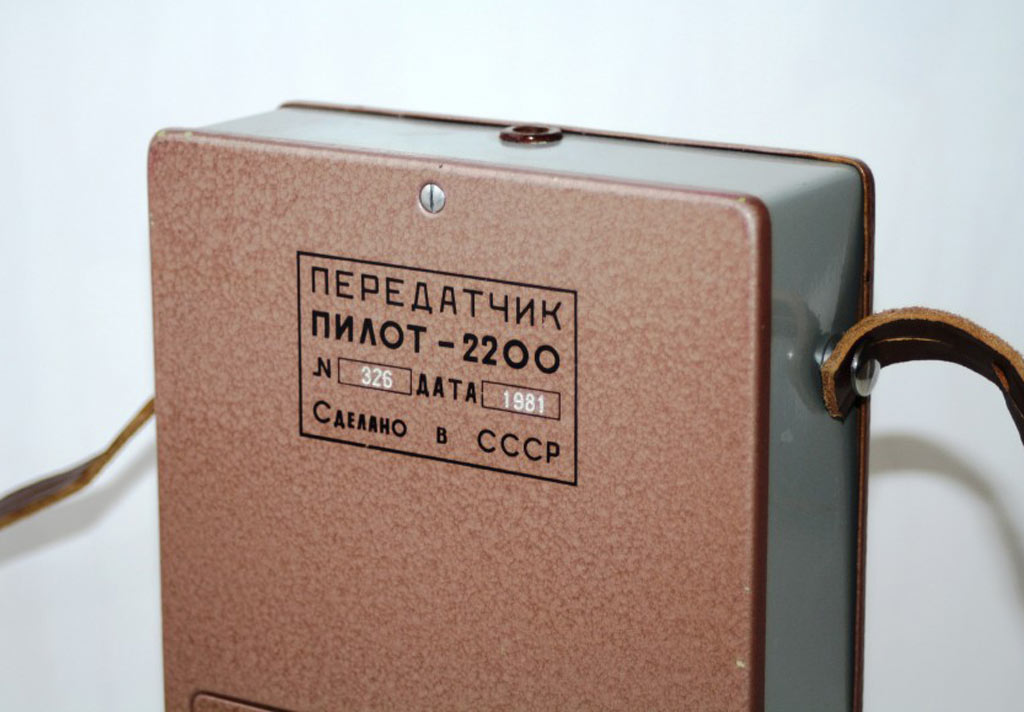

Галерея
