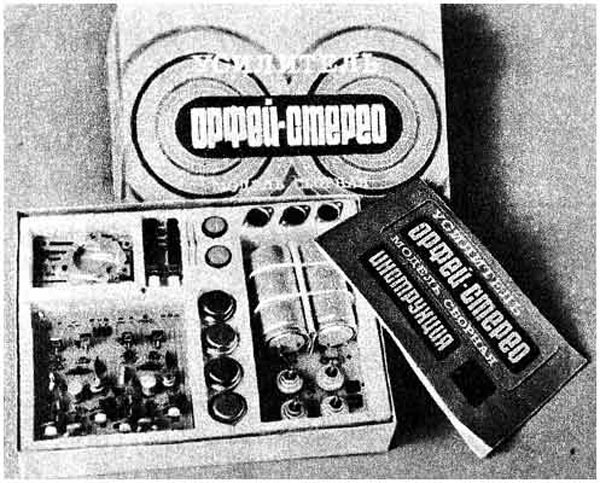

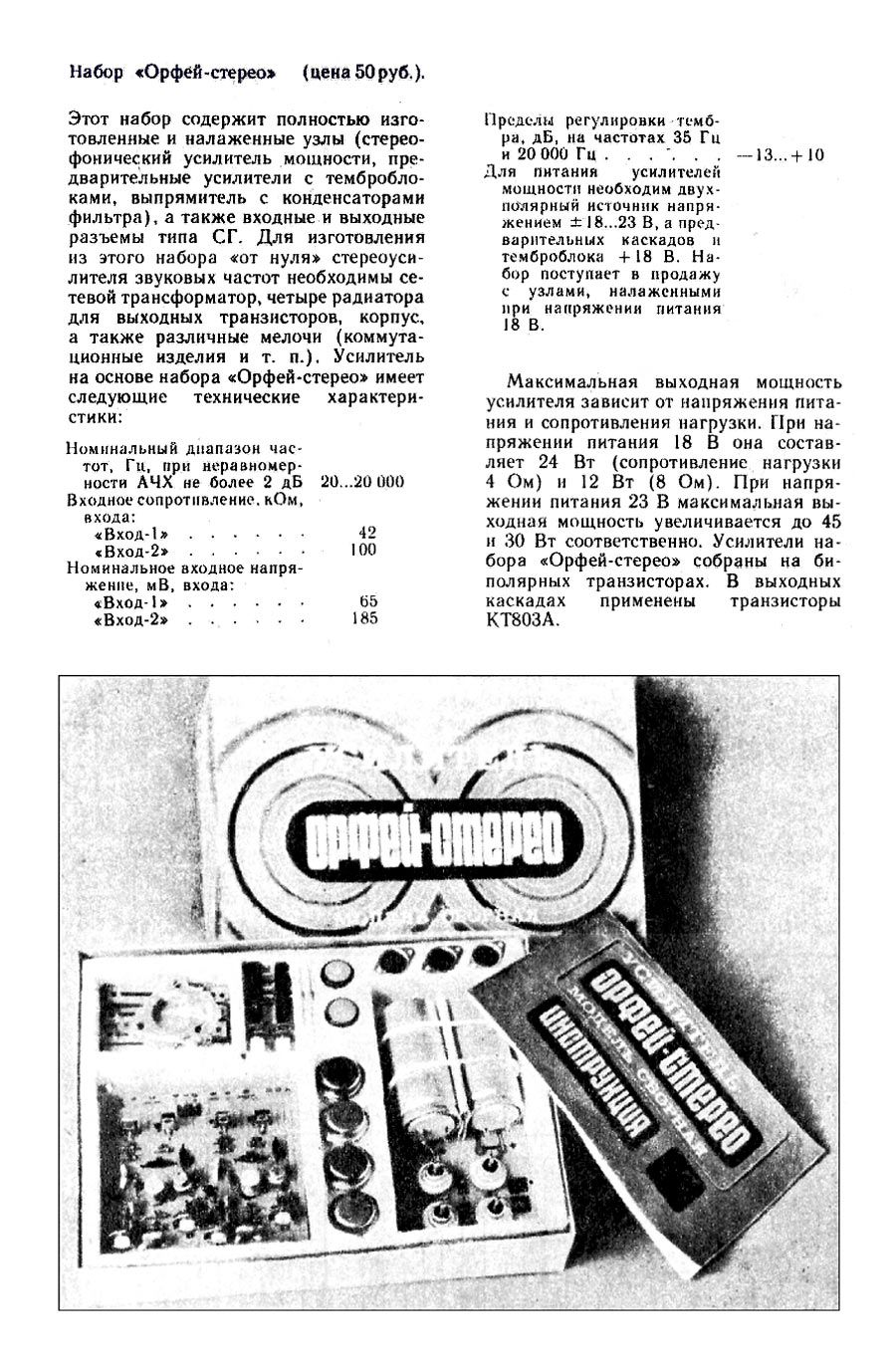

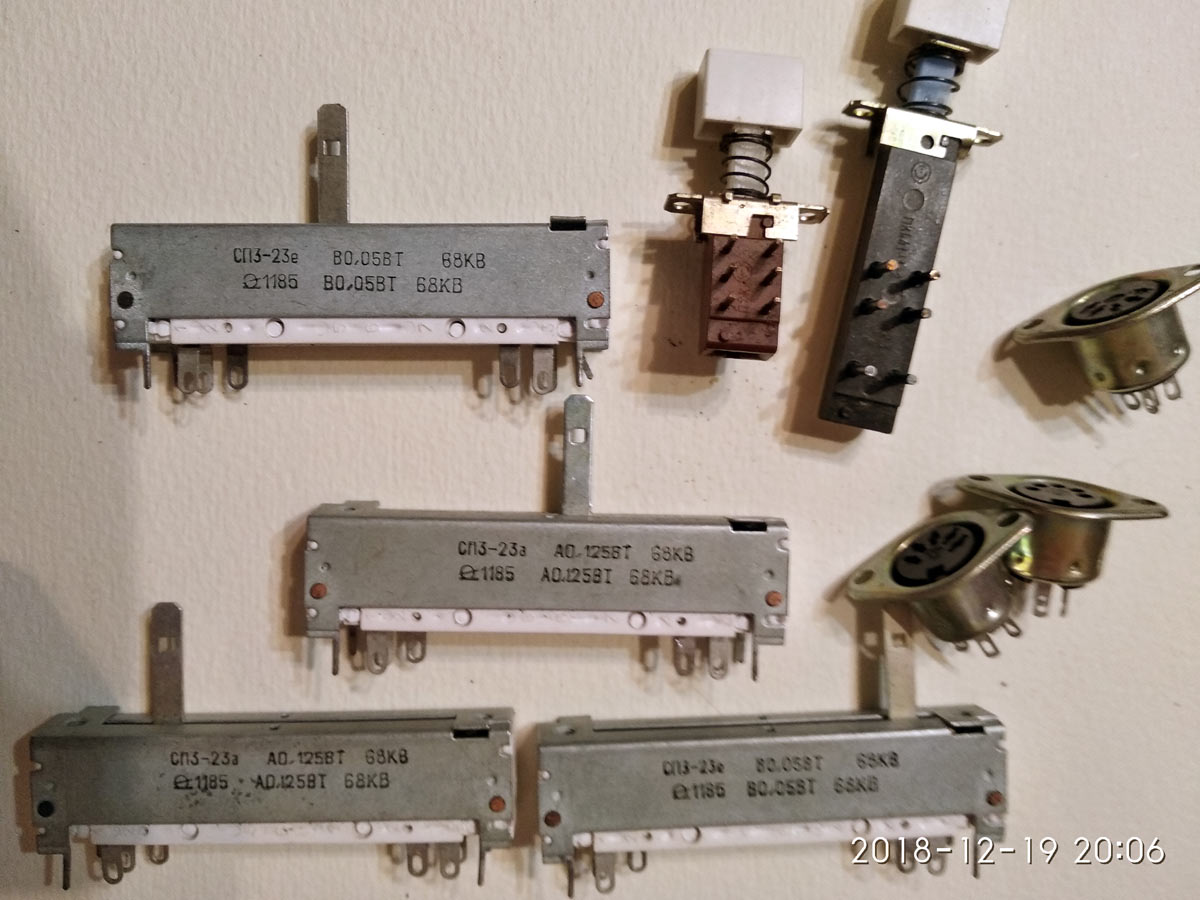

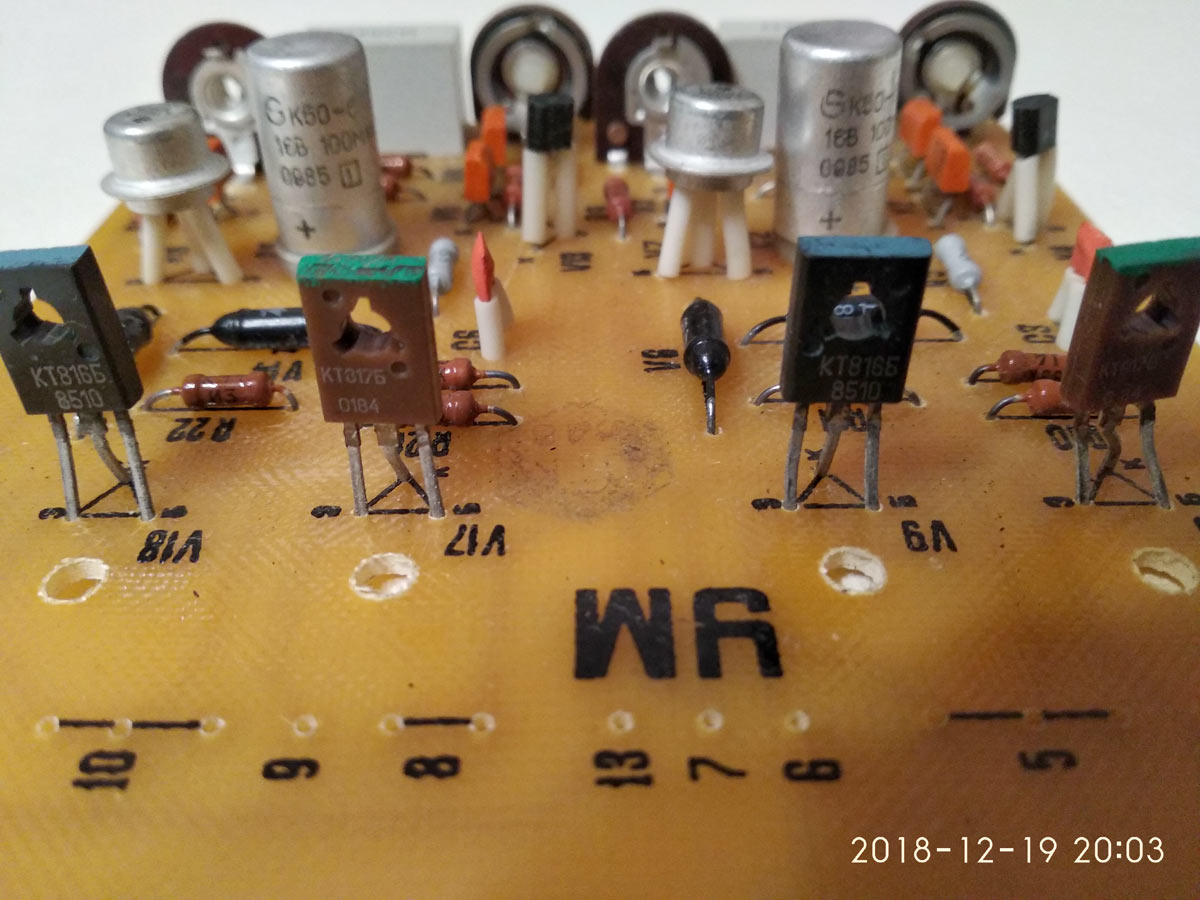

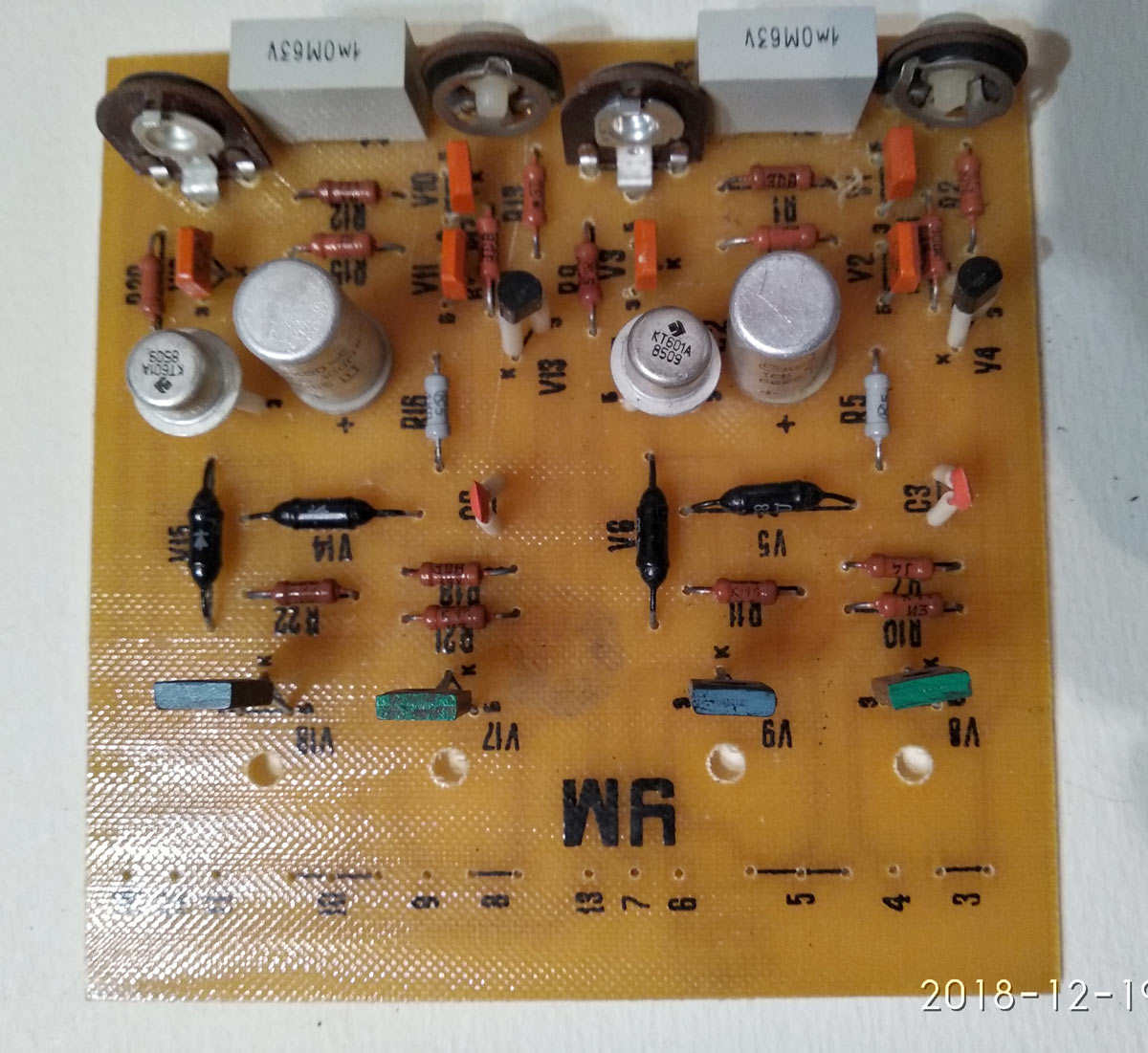

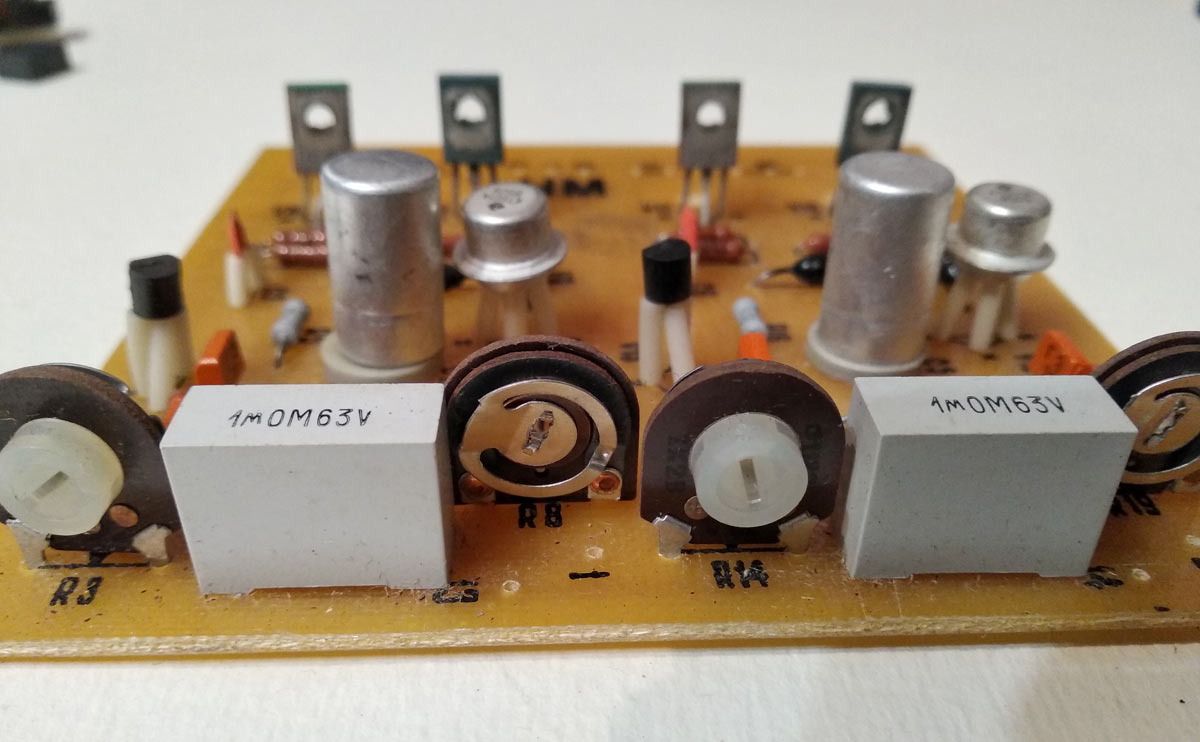

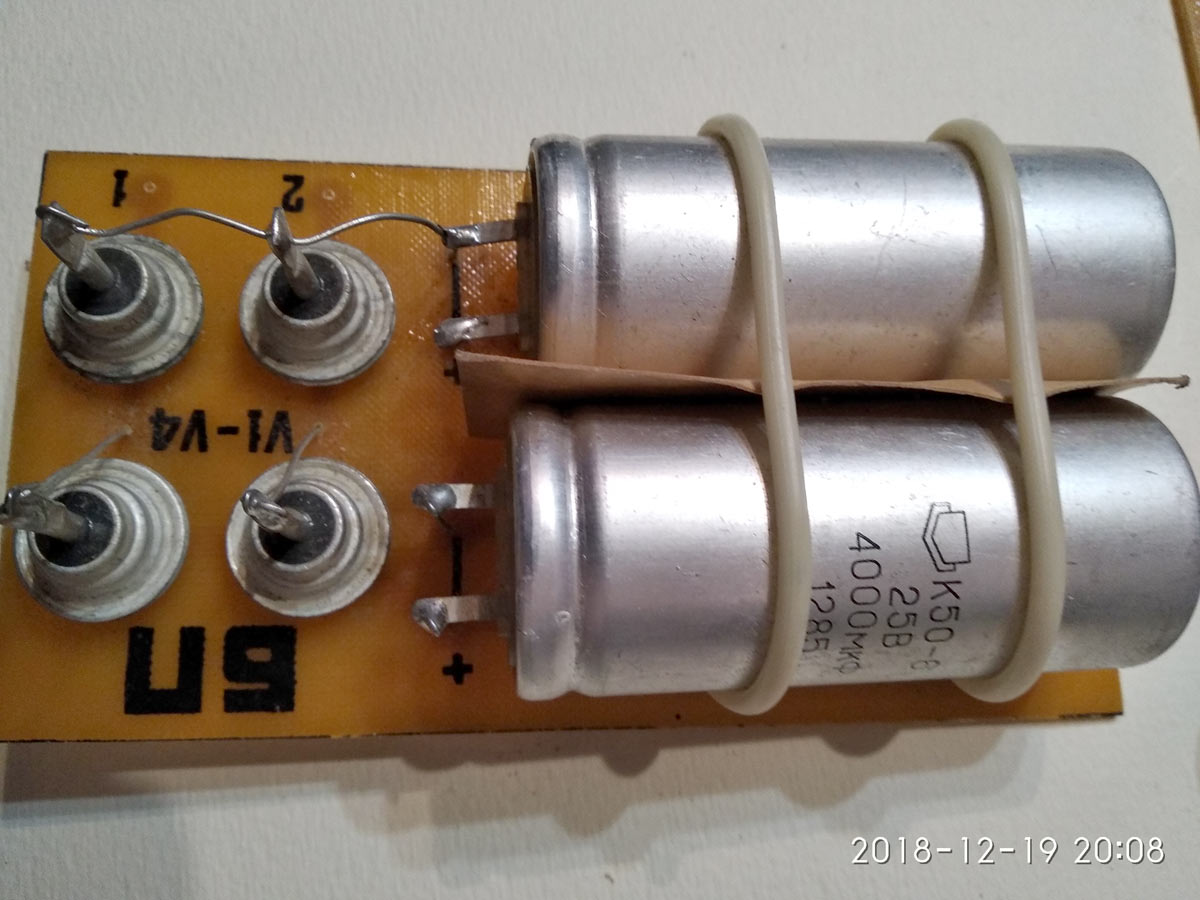

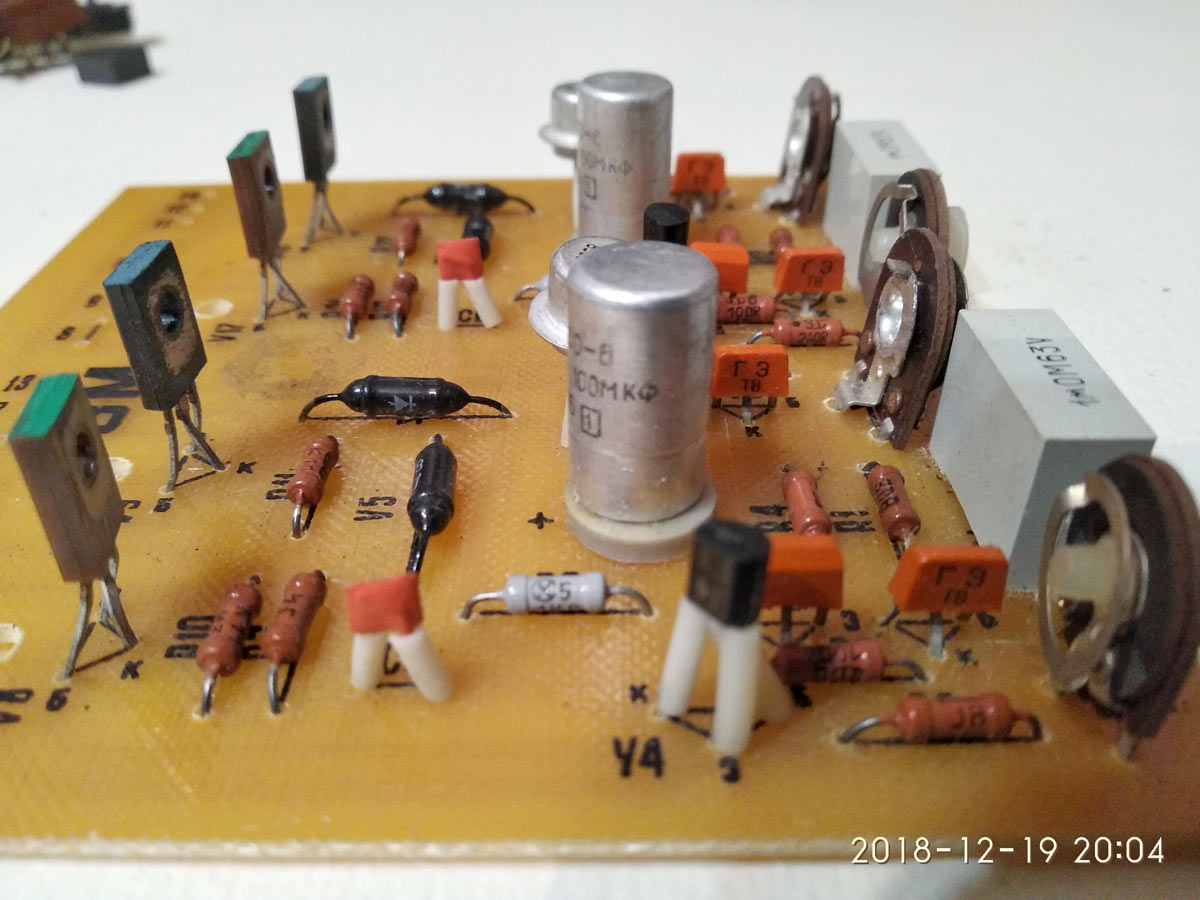

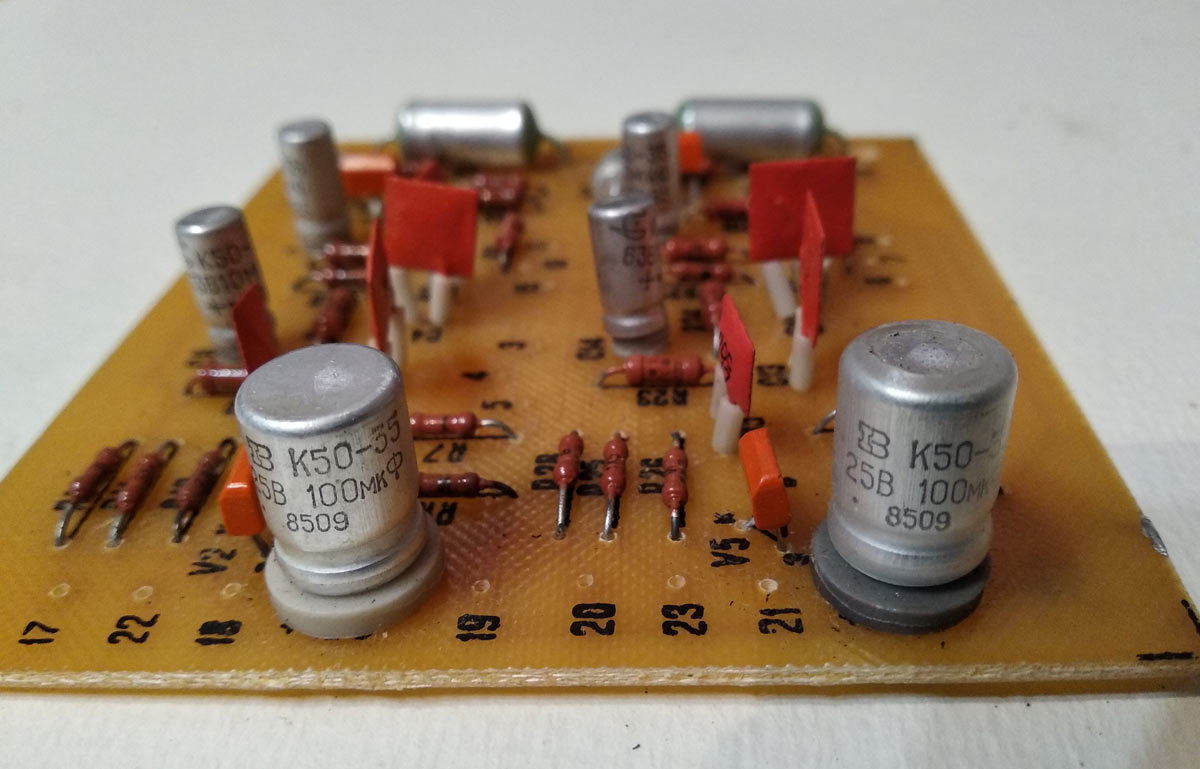

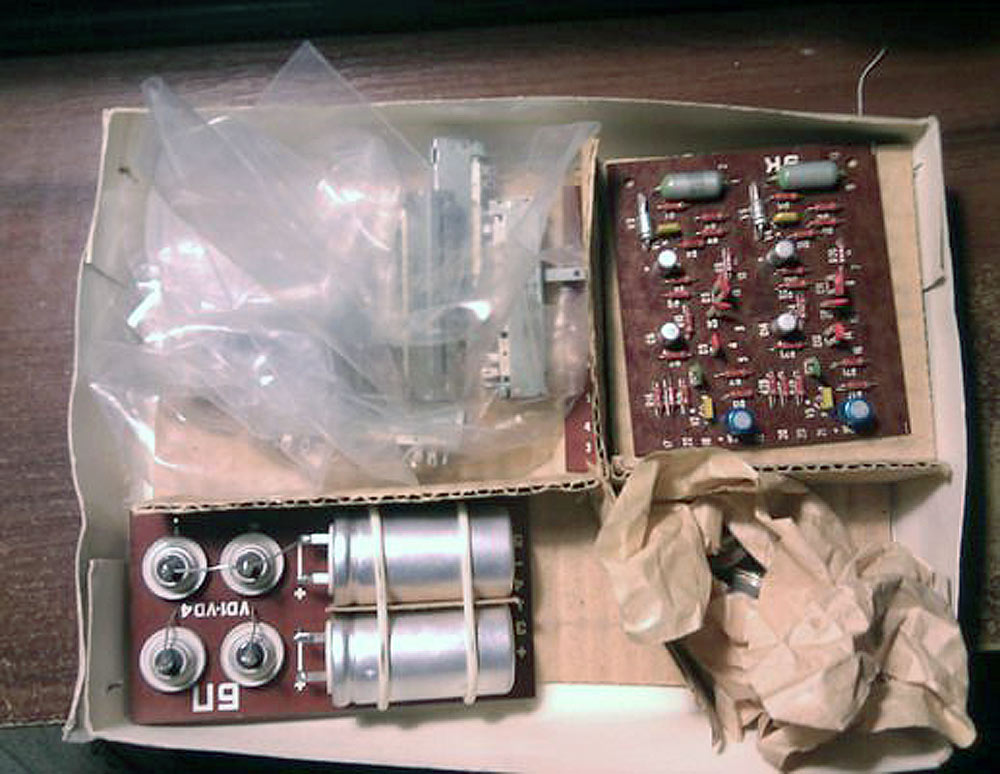

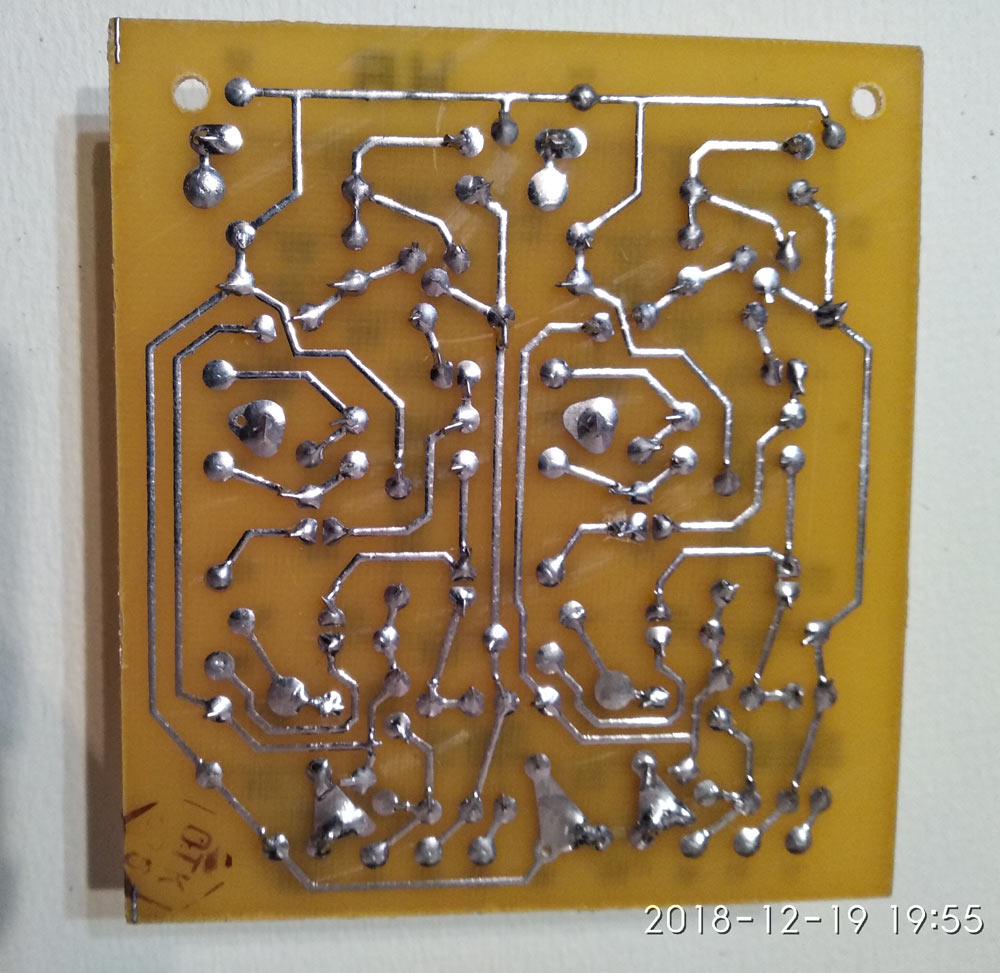

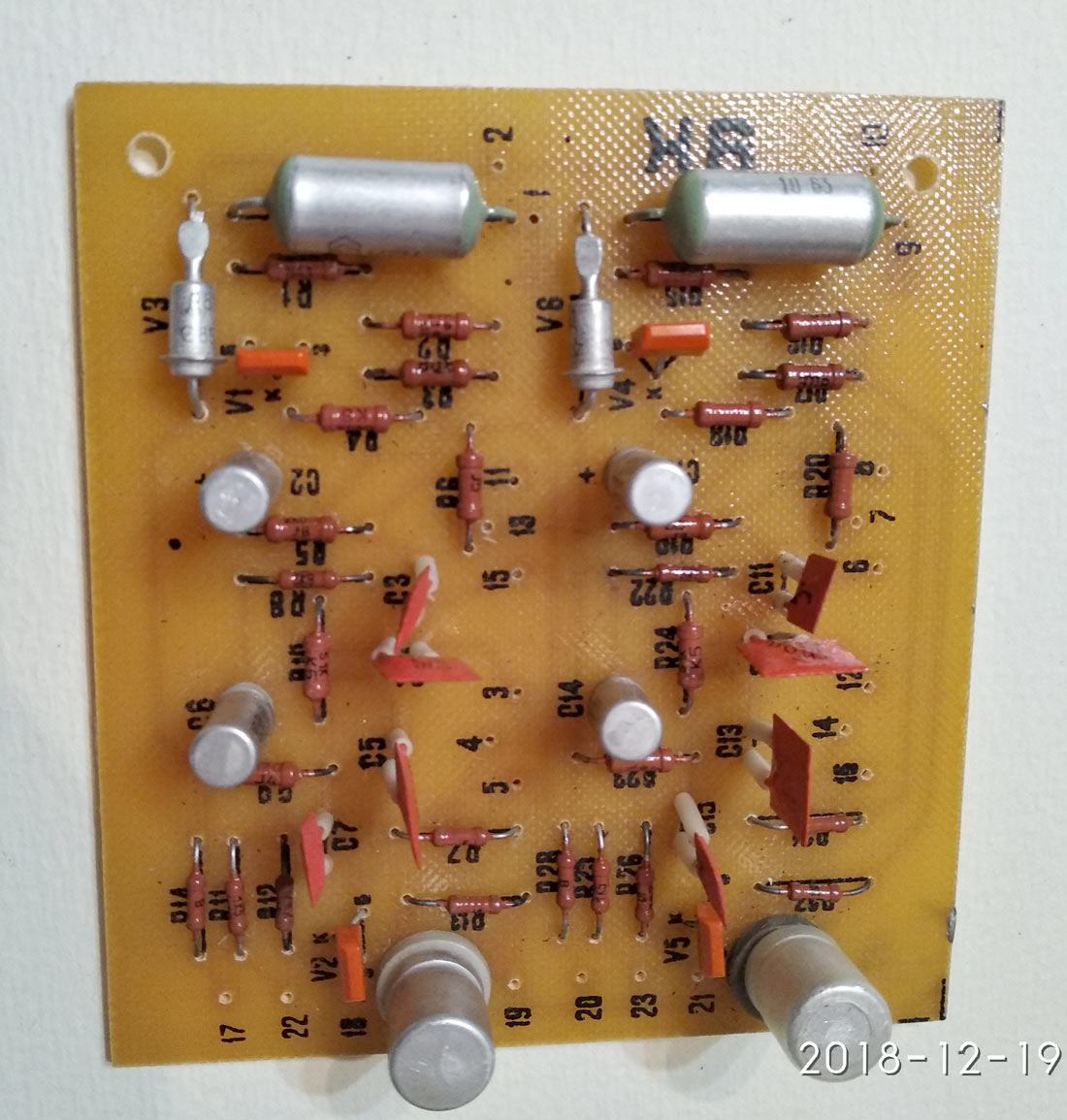

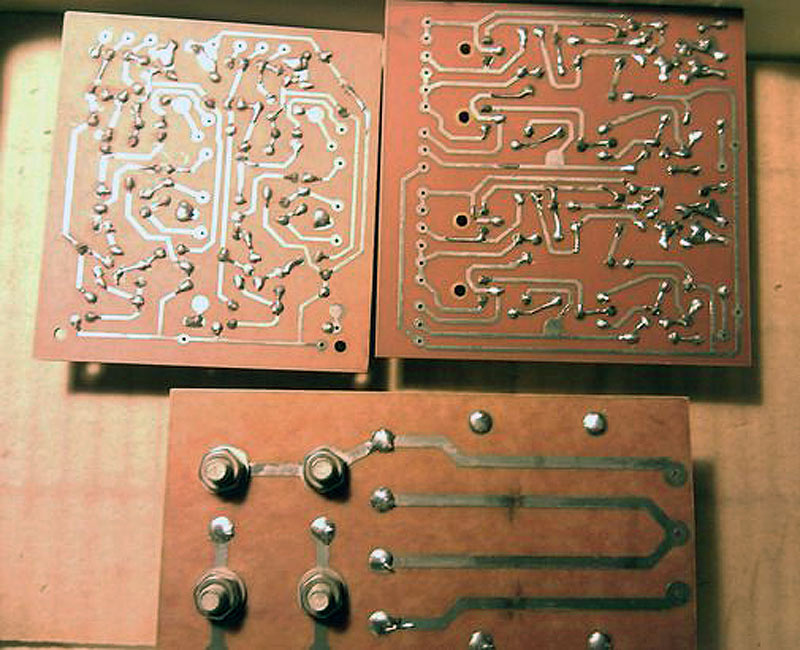

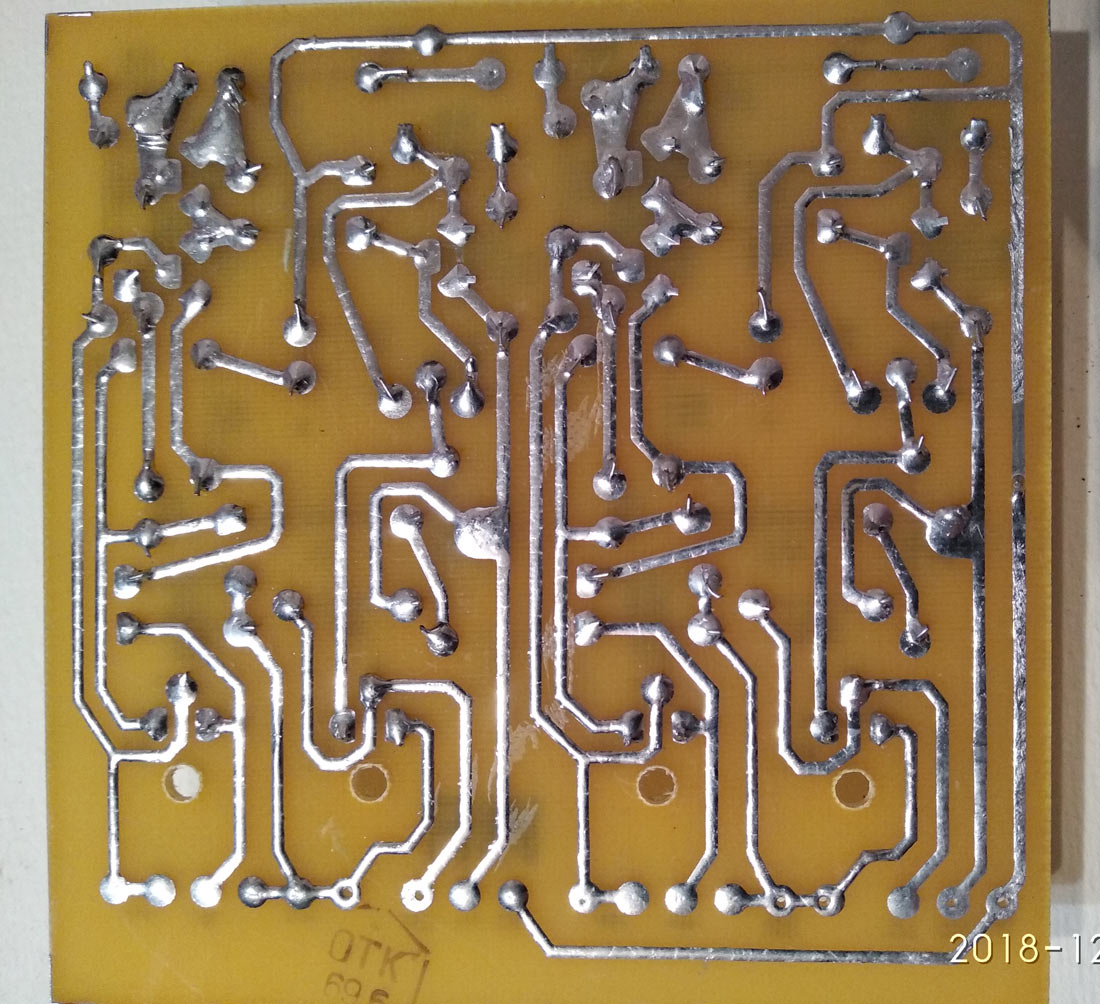

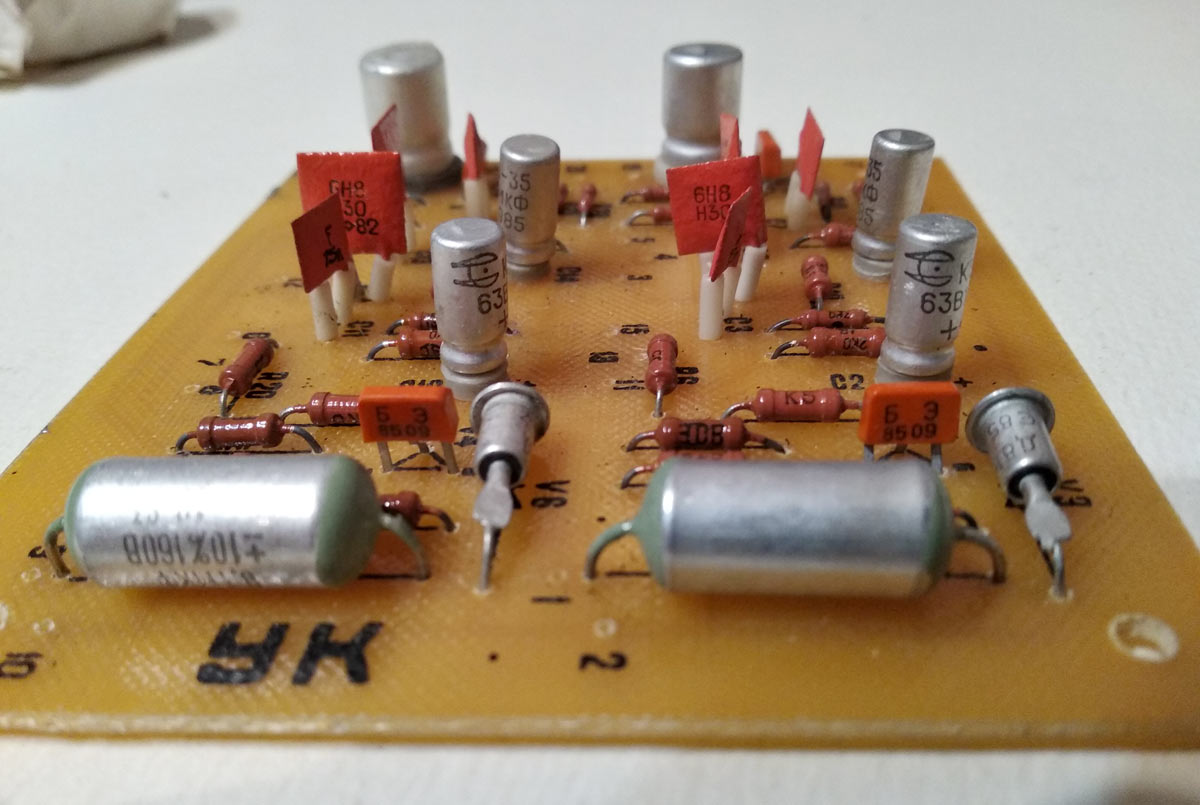

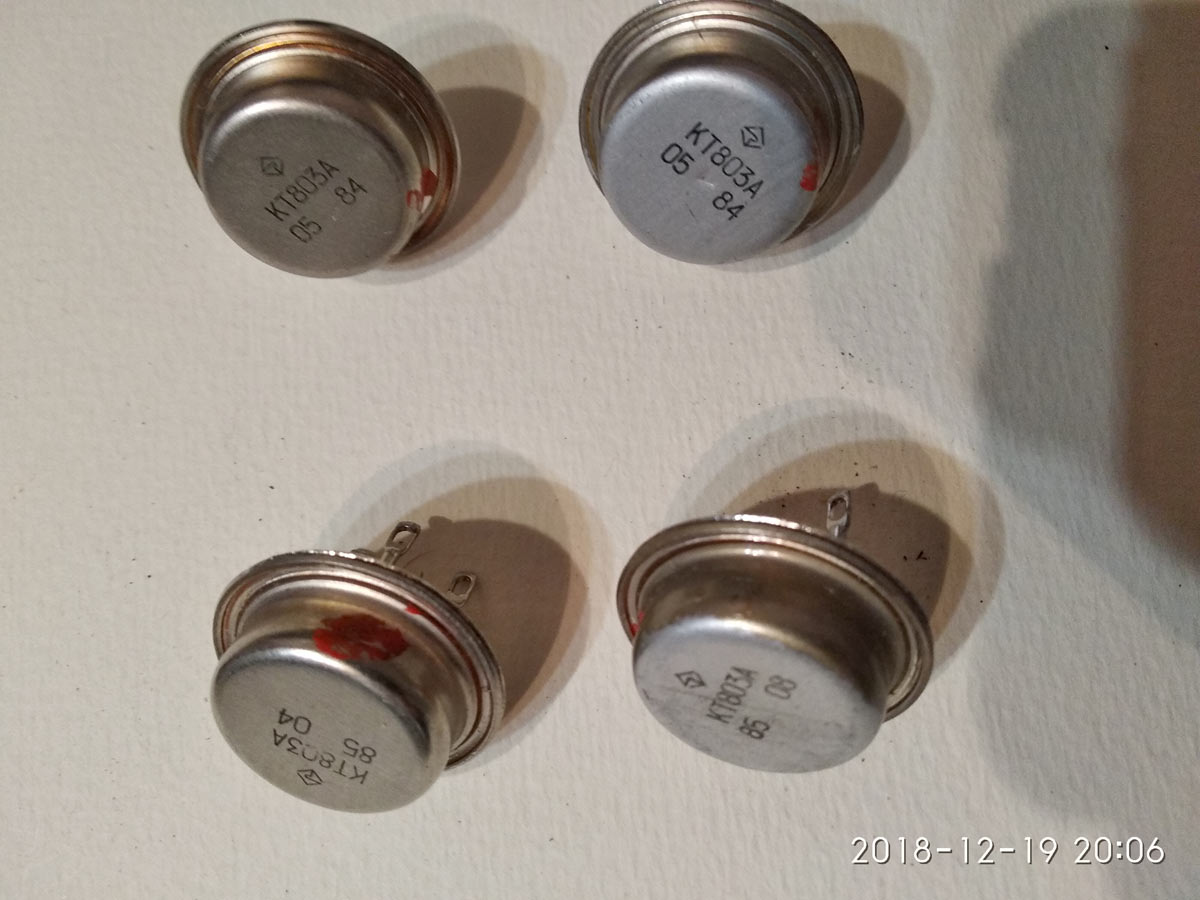

Радиоконструктор *Орфей-Стерео* (Стереофонический усилитель НЧ) выпускался с 1984 года. Набор содержит изготовленные и налаженные узлы (стереофонический УМ, предусилители с темброблоками, выпрямитель с конденсаторами фильтра), а также входные и выходные разъёмы типа СГ. Стереоусилитель имеет следующие технические характеристики: Номинальный диапазон частот, при неравномерности АЧХ не более 2 дБ 20...20000 Гц. Сопротивление входа 1 42 кОм, 2 100 кОм. Напряжение входа 1 65 мВ, входа 2 185 мВ. Пределы регулировки тембра, на частотах 35 Гц и 20 000 Гц -13 и 10 дБ. Для питания УМ необходим двухполярный БП, напряжением ± 18...23 В, а предварительных каскадов и темброблока 18 В. Набор поступает в продажу с узлами налаженными при напряжении питания 18 В. Максимальная выходная мощность усилителя зависит от напряжения питания и сопротивления нагрузки. При напряжении питания 18 В она составляет 24 Вт (4 Ом) и 12 Вт (8 Ом). При напряжении питания 23 В максимальная выходная мощность увеличивается до 45 и 30 Вт соответственно. Усилители набора **Орфей-стерео** собраны на биполярных транзисторах. В выходных каскадах применены транзисторы КТ803А. Цена радиоконструктора 50 рублей.
