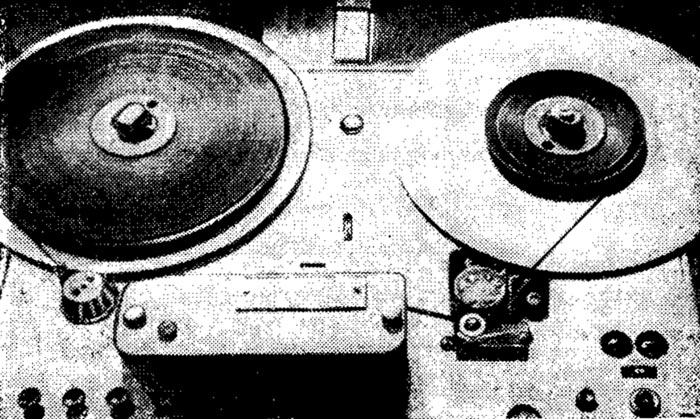

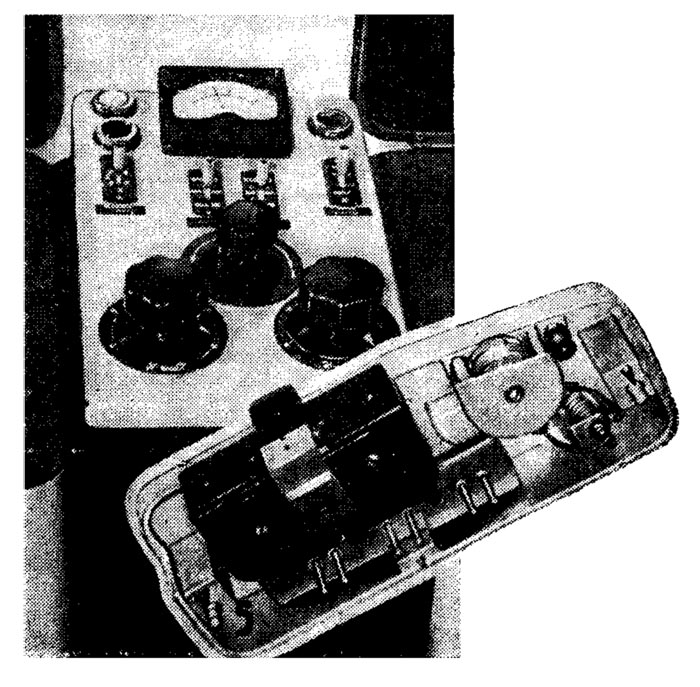

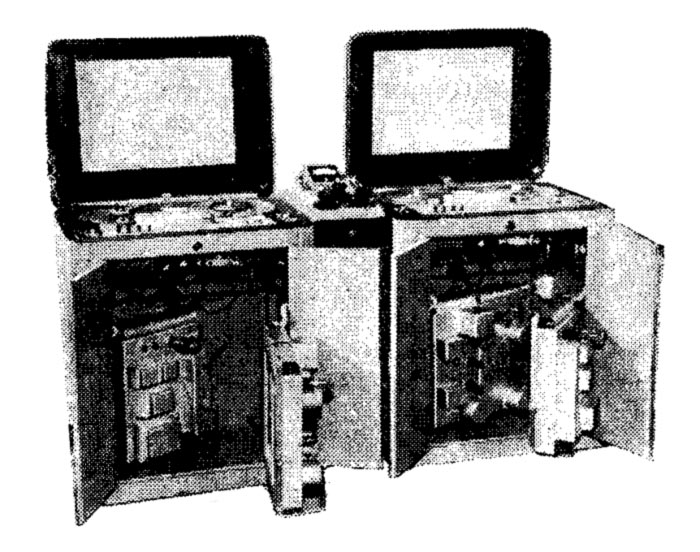

Профессиональный высококачественный однодорожечный магнитофон *МЭЗ-2* выпускал возможно с 1950 года Московским экспериментальным заводом. Магнитофон предназначен для записи речи и музыки в радиовещании, позволяя осушествлять непрерывную запись и воспроизведение в течение неограниченного времени. В магнитофоне имеются два самостоятельных канала (запись и воспроизведение) с двумя ходовыми механизмами, системой коммутации и контроля. Усилительные устройства и выпрямители размещены в двух шкафах, связанных между собой пультом оператора. Каждый шкаф имеет самостоятельный магнитофонный канал и состоит из ходового механизма, усилителя записи, усилителя воспроизведения и выпрямителя. Ходовой механизм собран на литой плите и состоит из трех моторов (синхронного и двух асинхронных), съёмного блока магнитных головок, клавиатуры управления механизмом и роликов для протяжки магнитной пленки. Магнитные головки установлены на качающихся площадках, позволяющих при помощи винтов производить регулировку положения. На пульте оператора сосредоточены все элементы коммутации, контроля и регулировки уровней звуковой частоты. На пульте установлены входной, выходной и переходной регуляторы уровня громкости; измерительный прибор для контроля входных и выходных уровней; система коммутационных гнёзд; ключи и сигнальные лампы. Двухступенный усилитель записи с трансформаторным входом и выходом собран на 2 лампах 6SJ7 (6Ж8). На шасси усилителя записи расположен ВЧ генератор токов стирания и подмагничивания. Трехступенный усилитель воспроизведения (2 ступени на лампах 6SJ7 (6Ж8 или 6Ж5) и последняя на 6V6 (6П3С)) собран по схеме усилителя на сопротивлениях с обратной связью, корректирующей АЧХ; вход и выход усилителя трансформаторные. Выпрямитель обеспечивает питание ламп усилителей. Для слухового контроля магнитофону придается высококачественный контрольный агрегат *КА-2*. Качественные показатели аппарата на плёнках С или 1 (тракт запись-воспроизведение): Скорость протяжки магнитной ленты 77 см/сек. Диапазон рабочих частот 70...7000 Гц. Детонация 0,15%. Время непрерывного звучания полного рулона пленки (1000 м) 22 минуты; время перемотки 1,5 минуты. Питание от сети переменного тока 110 или 220 В, через автотрансформатор. Потребляемая мощность около 600 В-А.
