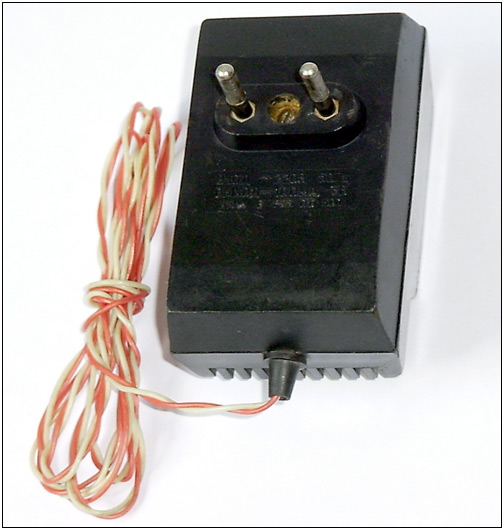

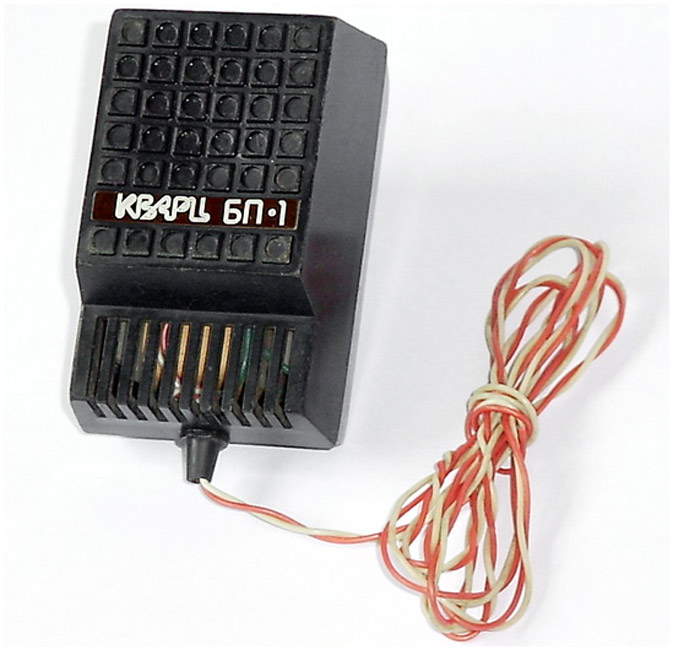

Блок питания *Кварц БП-1* с начала 1978 года выпускал Кыштымский  радиозавод. Блок питания **Кварц БП-1** предназначен для питания транзисторных радиоприёмников типа **Кварц** или аналогичных, рассчитанных на питание от источника постоянного тока на одно из питающих напряжений, а это 9, 6 или 4,5 вольт, мощностью до 0,6 ватта и имеющих контактное устройство для подключения элементов питания типа **Крона** или гнездо *ШС* для подключения внешнего источника питания в стационарных условиях. Питается блок питания от сети переменного тока напряжением 220 В. БП с выходным напряжением 9 вольт выполнены с колодкой питания типа **Крона**, с напряжением 4,5 и 6 В со штеккером типа **ШС**. Номинальный ток в нагрузке при напряжении в 9 В - 30 мА, 6 В - 45 мА, 4,5 В - 60 мА. Максимальный ток 100, 100 и 70 мА соответственно. Монтаж элементов печатный, корпус блока питания из пластмассы.

Галерея
