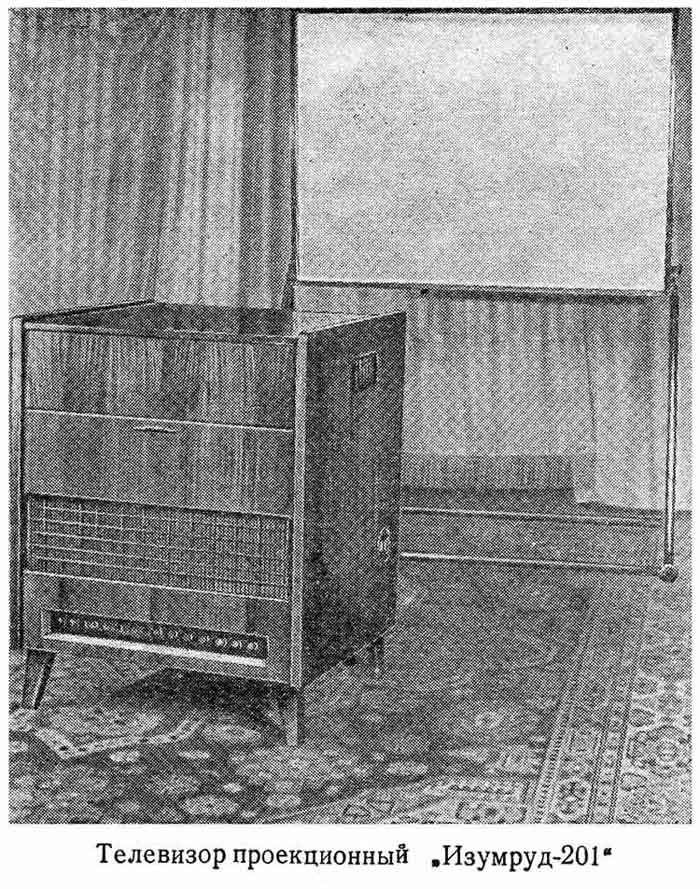

Телевизионный приёмник цветного изображения *Изумруд-201* с I-кв 1959 года выпускал Московский телевизионный завод. **Изумруд-201** представляет собой напольный проекционный телевизор для приёма цветных и чёрно-белых ТВ передач. Изображения красного, зеленого и синего цветов получаемые одновременно от трех кинескопов при помощи зеркально-линзовых оптических систем проектируются на вынесенный отражательный экран размером 900х1200 мм, на котором они совмещаются в одно цветное изображение. Это дает возможность обслуживать одновременно 30...40 зрителей. Футляр ТВ выполнен в виде нередвижной напольной тумбочки, с отделкой ценными породами дерева. Акустическая система телевизора состоит из 5 громкоговорителей, расположенных фронтально (два типа 4ГД-1 и один ВГД-1) и на боковых стенках футляра (два 1ГД-9). Такое расположение громкоговорителей создает эффект объёмного звучания. Зрительный экран выполнен из листового алюминия специально обработанного таким образом, что наибольшая часть световой энергии отражается в зону телезрителей. Цветной телевизор довольно сложен и хотя при создании конструкции стремились упростить управление, для правильной эксплуатации его требуются некоторые навыки и знания. Поскольку в ТВ используются одновременно 3 кинескопа, то естественно увеличивается число органов управления. Органы управления могут быть разделены на 3 вида. Основные ручки управления расположены в верхней части телевизора, они дают возможность производить регулировку громкости звука, тембра по низшим частотам, тембра по высшим частотам. Имеются так же ручки регулировки цветности с выключателем канала цветности при приёме ч/б передач, ручки регулировки общей яркости, общей фокусировки и ручки четкости. К основным ручкам относится и переключатель телевизионных каналов. Ручки управления блоком совмещения нужны для правильного совмещения 3 изображений от 3 кинескопов в цветное изображение, проектируемое на отражательный экран. Ручки управления блоком совмещения разделены на 3 группы. В каждой группе имеются органы управления размера изображения по горизонтали, вертикали и линейности по горизонтали. Кроме того в ТВ имеются ручки фокусировки синего и зеленого изображений коррекции горизонтальных и вертикальных линий синего и зеленого. В каждой группе органов управления есть тумблер включения или выключения любого из 3 кинескопов в процессе совмещения и первоначальной регулировки. Все ручки управления прикрываются откидывающейся крышкой. Вспомогательные ручки управления расположены в нижней части футляра. К ним относятся: регулировка размера по вертикали, линейности по вертикали, частоты кадров, частоты строк, размера по горизонтали, уровня сигналов синего и зеленого, контрастности и насыщенности цветов. К органам управления выведенным под шлиц относятся: линейность по вертикали и по горизонтали, фокусировка, регулировка высокого напряжения, режима усилителя вспышки, регулировка порога для зажигания синего, зеленого и красного. В телевизоре **Изумруд-201** так же как и в других современных моделях имеются системы: АРУ - быстродействующая автоматическая регулировка усиления, АПЧГ - автоматическая подстройка частоты гетеродина, АПЧ и Ф инерционная автоматическая подстройка частоты строк. Имеется помехоустойчивый селектор синхронизирующих импульсов, стабилизация высокого напряжения, тока фокусировки и другие. Конструкция оптической системы телевизора такая же, как и у проекционного чёрно-белого телевизора **Топаз**. Размеры проекционных кинескопов для телевизора **Изумруд-201** и их конструкция такие же, как и у кинескопа, применяемого в телевизоре **Топаз**.  Разница заключается только в цветности люминофоров. Для получения цветного изображения люминофоры кинескопов должны давать соответственно синее, зеленое и красное свечение. Кинескопы имеют сферические экраны диаметром 6 см. Типы приаенённых кинескопов: для синего цвета 6ЛК1А; для зеленого цвета 6ЛК1И; для красного цвета 6ЛК1П. В телевизоре используются 36 радиоламп и 12 германиевых диодов. Основные технические  данные: Чувствительность по каналу сигналов изображения не хуже 100 мкВ. Четкость в центре экрана 400 линий. Полоса воспроизводимых звуковых частот по звуковому давлению не уже 60...12000 гц. Напряжение сети 110, 127 или 220 в. Мощность потребляемая 400 Вт. Масса телевизора 80 кг, экрана 17 кг. Всего было выпущено 225 телевизоров **Изумруд-201**.
