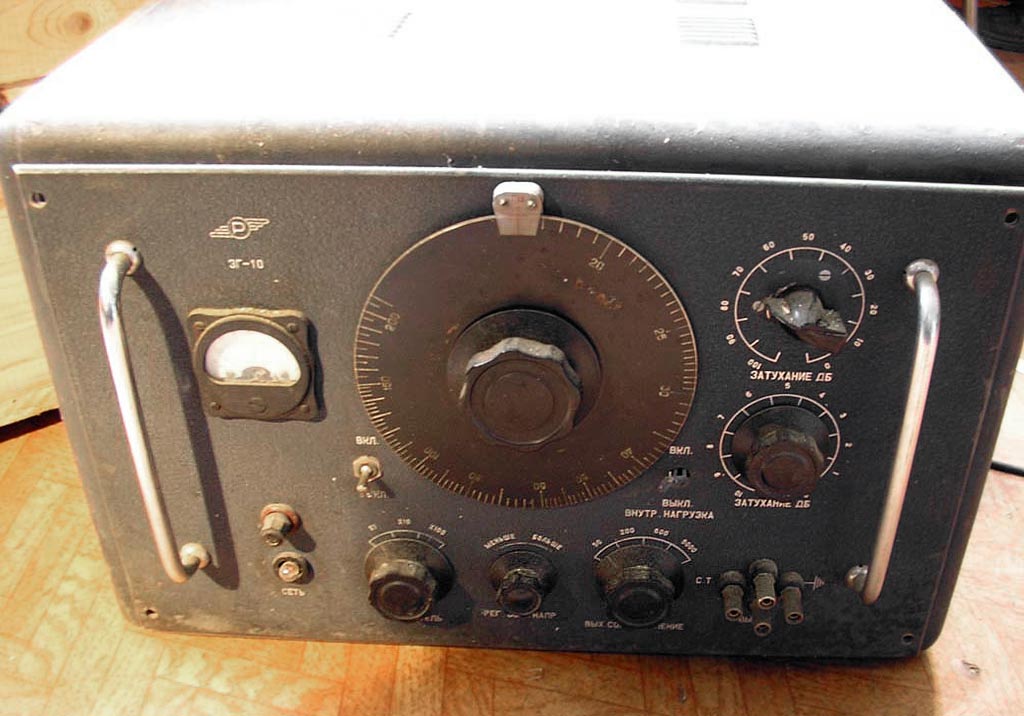

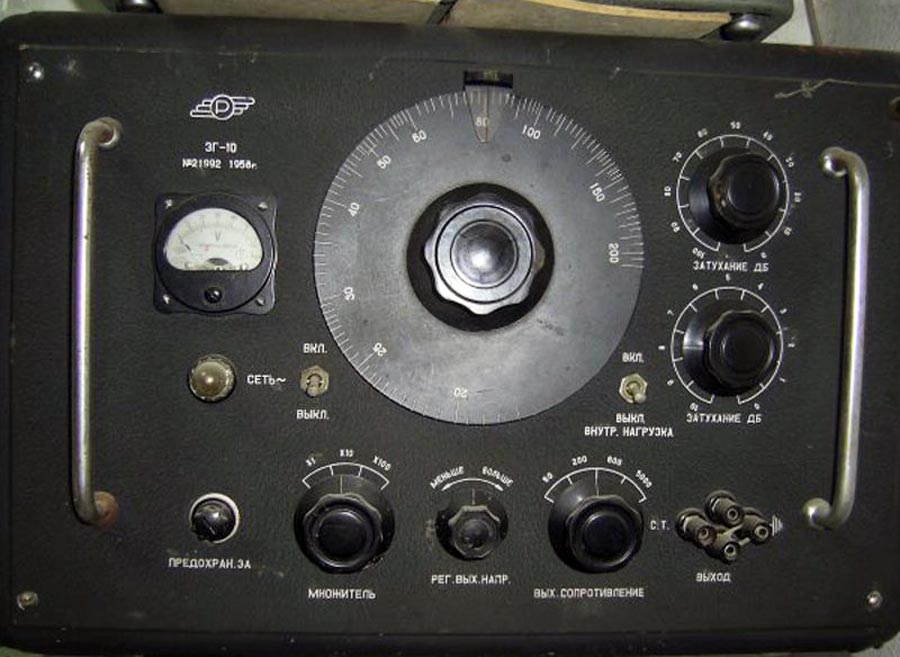

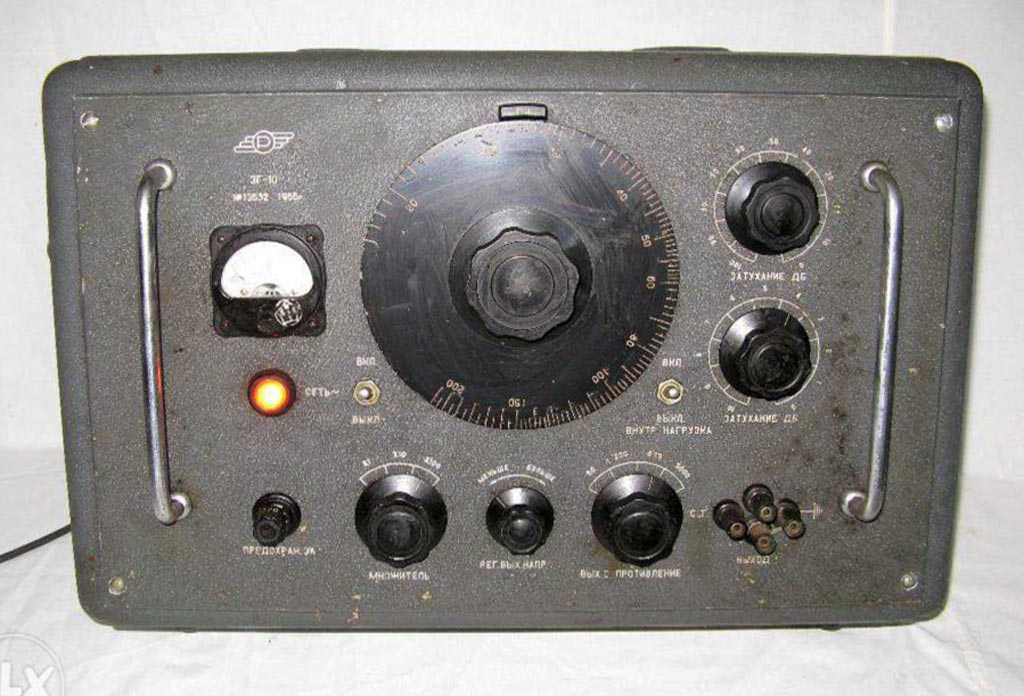

Генератор звуковой частоты *ГЗ-2* выпускался предположительно с 1954 года. Такой же генератор, но под наименованием *ЗГ-10* выпускался предположительно с 1958 года. Генератор звуковой частоты *ГЗ-2* предназначен для использования в качестве источника синусоидальных электрических колебаний звуковой (низкой) частоты. Прибор рассчитан для применения в лабораторных условиях и ремонтных мастерских. Диапазон всех генерируемых частот 20...20000 Гц, разбит на три поддиапазона: 20...200; 200...2000 и 2000...20000 Гц. Погрешность установки частоты ±2%. Уход частоты после 30 мин. предварительного прогрева за первый час работы не более ±0,4%; за последующие семь часов работы дополнительный уход частоты не более ±0,4%. Нормальная выходная мощность 0,5 Вт, максимальная 5 Вт. Максимальное выходное напряжение на согласованной нагрузке 150 В. Изменение выходного напряжения осуществляется плавно, а также ступенями через 1 дБ от 0 до 110 дБ с помощью двух делителей: первый - через 10 дБ от 0 до 100 дБ, второй - через 1 дБ от 0 до 10 дБ. Выходное сопротивление прибора рассчитано на согласованные нагрузки 50; 200; 600 и 5000 Ом. Коэффициент нелинейных искажений: при нормальной выходной мощности ниже 0,7%; при максимальной выходной мощности ниже 1,5%; при максимальной выходной мощности на нагрузке 5000 Ом ниже 2%. Неравномерность частотной характеристики относительно показаний на частоте 400 Гц: при максимальной выходной мощности и при всех нагрузках на частотах от  50 до 10 000 Гц не более ±1 дБ, на частотах от 20 до 20 000 Гц не более ±3,5 дБ; при нормальной выходной мощности на согласованной нагрузке 600 Ом на частотах от 50 до 10000 Гц не более ±0,5 дБ, на частотах от 20 до 20000 Гц не более ±1,5 дБ. Погрешность градуировки шкалы индикатора на частоте 1000 Гц при напряжении до 60 В не превышает ±5%. Питание прибора от сети переменного тока частотой 50 Гц, напряжением 127 или 220 В. Потребляемая мощность не более 150 ВА. Габариты прибора - 598x357x293 мм. Его масса 35 кг.
