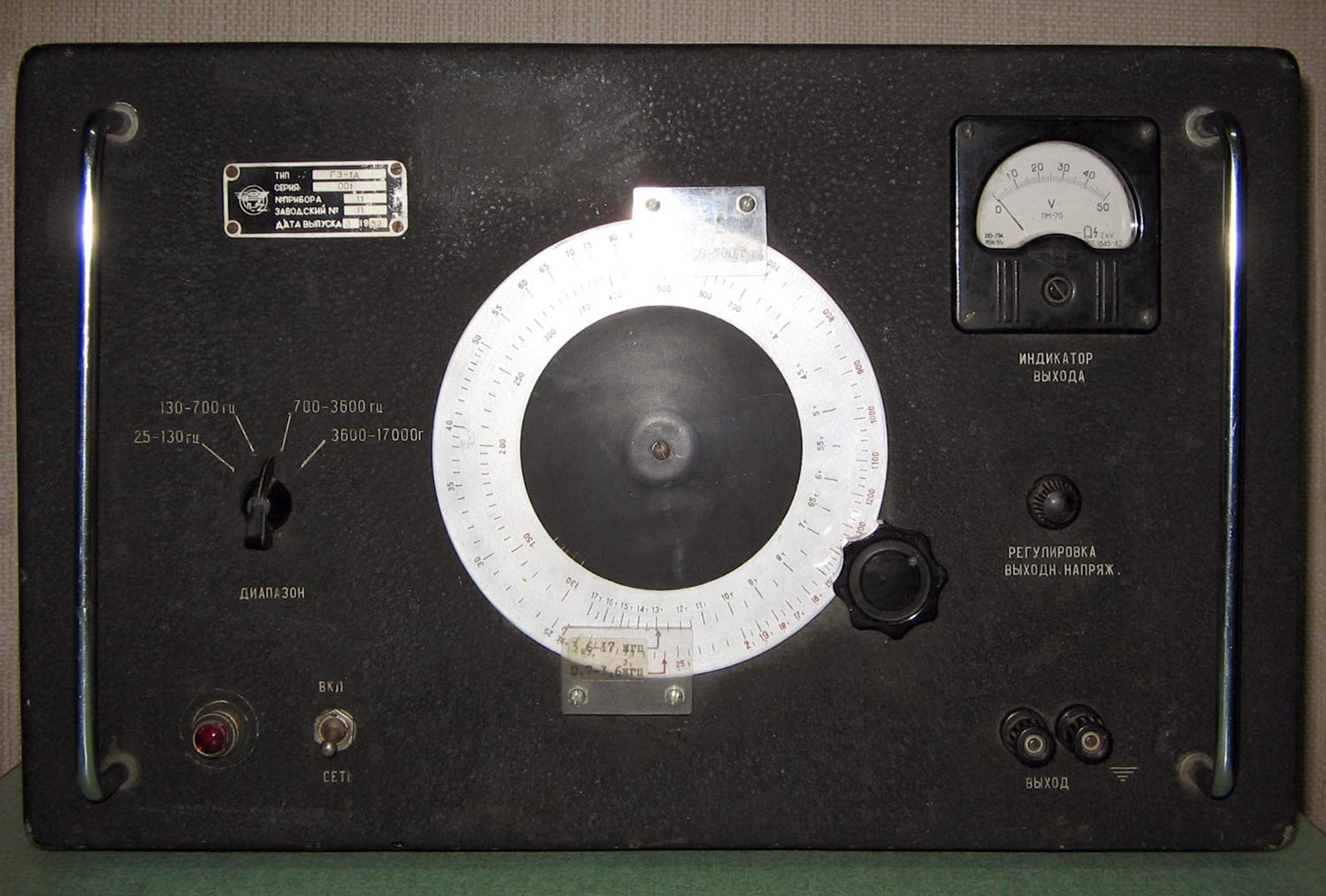

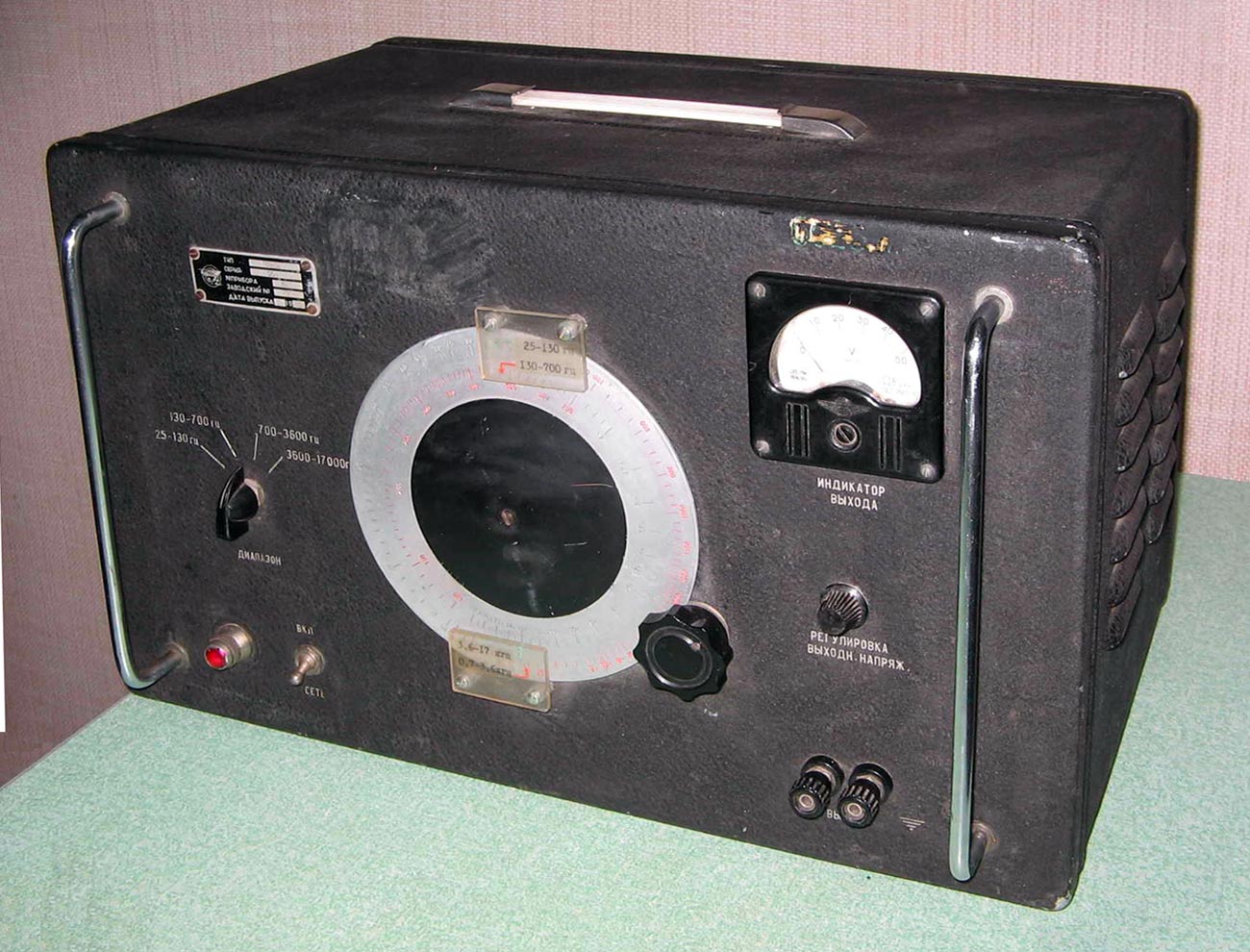

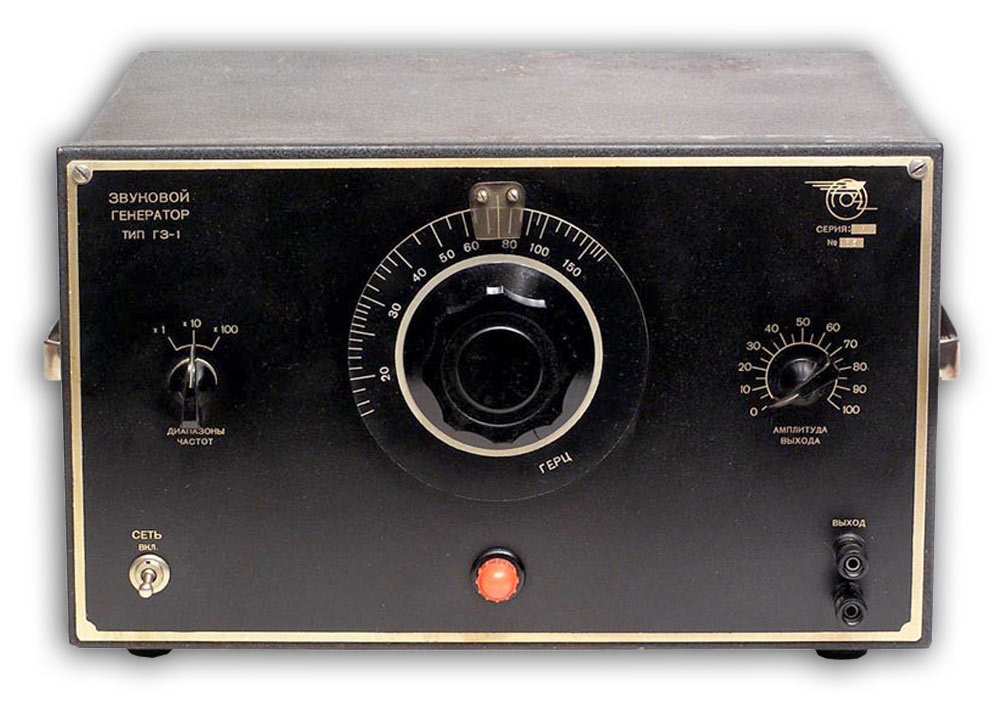

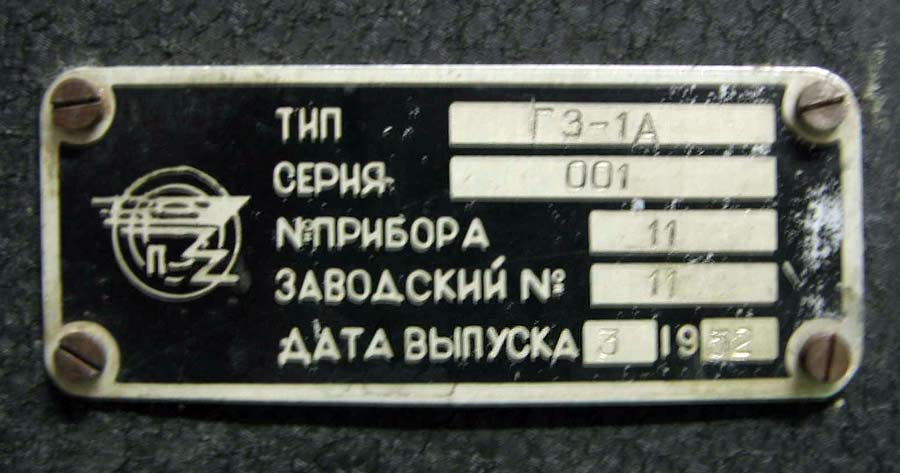

Звуковой генератор *ГЗ-1А* выпускался с 1952 года. Он является одним из первых серийных отечественных звуковых генераторов. В 1957 году генератор был модернизирован и стал именоваться *ГЗ-1М*, а с 1962 года просто *ГЗ-1*. В 1966 году ещё одна модернизация при том же наименовании (последнее изображение со справочника), но это уже был совсем другой ЗГ, данных по нём нет. Все генераторы звуковой частоты предназначены для использования в качестве источников синусоидального напряжения звуковой частоты в условиях лабораторий, заводских цехов и ремонтных мастерских. Технические характеристики генераторов (кроме гсерии 1966 года): Диапазон генерируемых частот *ГЗ-1* и *ГЗ-1М* - 18...18000 Гц. *ГЗ-1А* - 25...17000 Гц. Поддиапазоны *ГЗ-1* и *ГЗ-1М* 1 - 18...180 Гц, 2 - 180...1800 Гц, 3 -  1800...18000 Гц. *ГЗ-1А* - 1 - 25...130 Гц, 2 - 130...700 Гц, 3 - 700...3600 Гц, 4 - 3600...17000 Гц. Все генераторы имеют запас частот на краях поддиапазонов ~10%. Погрешность установки звуковой частоты ±5%. Выходная мощность на нагрузке 600 Ом не менее 1 Вт. Пределы регулировки выходного напряжения 0…25 В. Максимальный коэффициент нелинейных искажений не более 2%. Неравномерность частотной характеристики во всем диапазоне частот ±2 дБ. Питание - сеть 50 Гц / 127, 220 В. Потребляемая от сети мощность не более 75 В·А. Габаритные размеры прибора 360х300х210 мм. Масса 16 кг.
