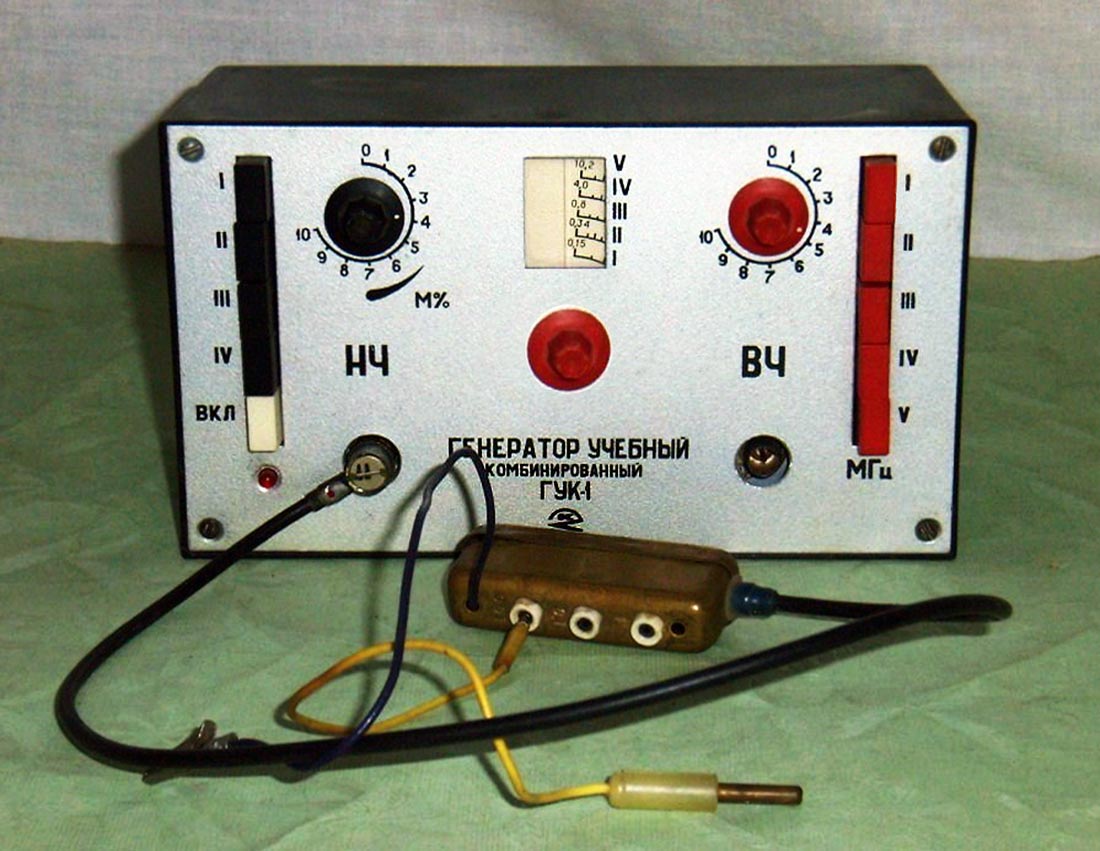

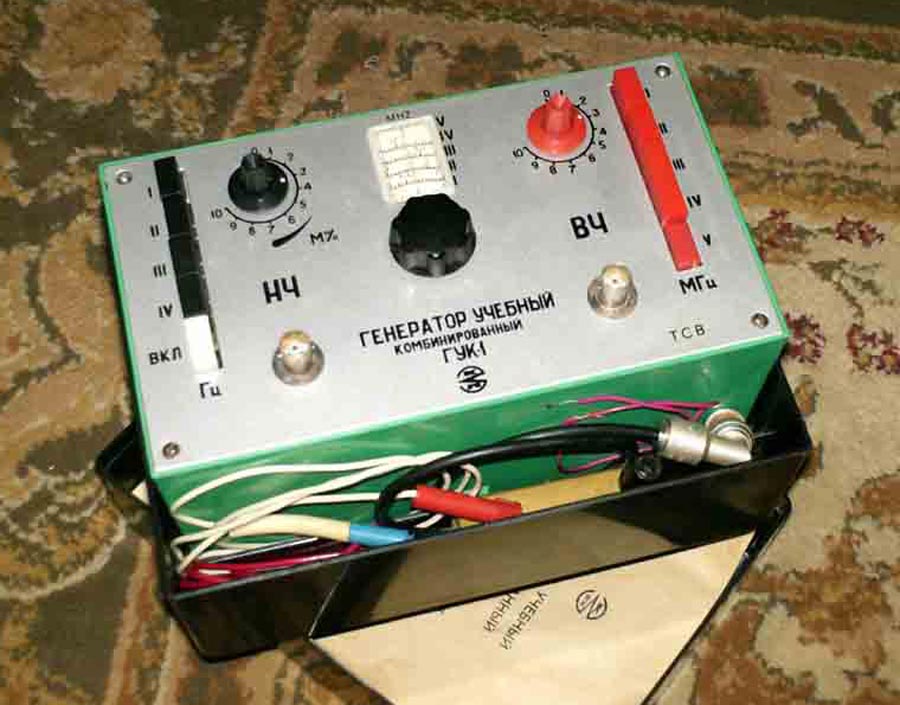

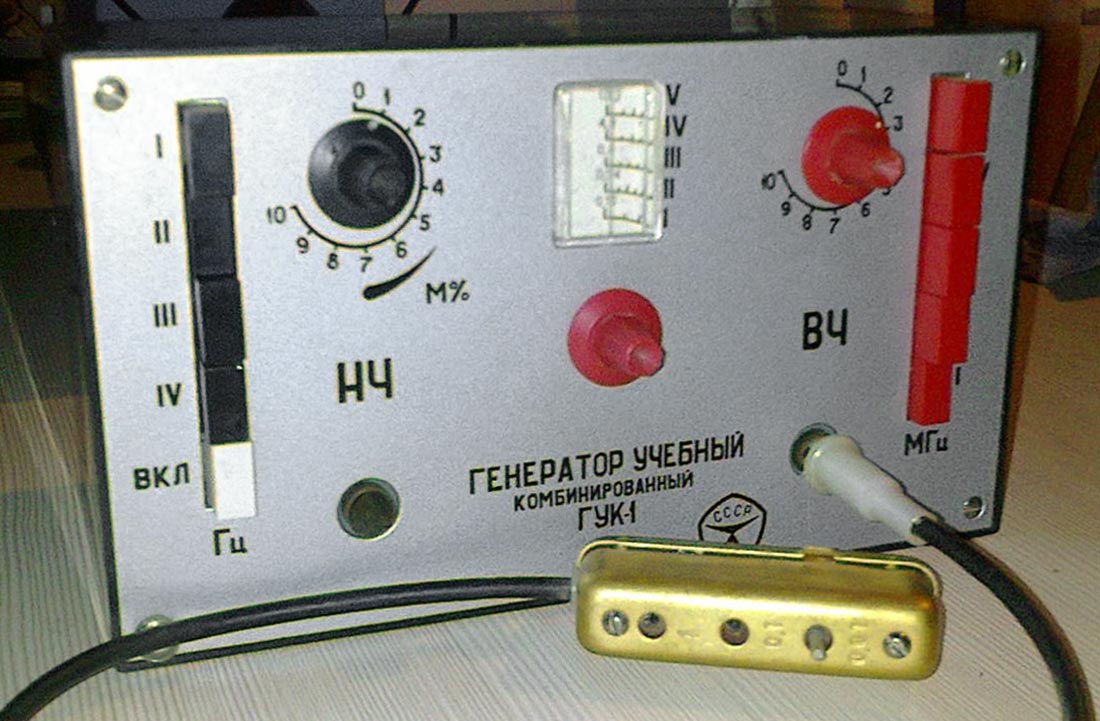

Генератор учебный комбинированный *ГУК-1* выпускался с I-кв 1980 года. Генератор сигналов *ГУК-1* предназначен для настройки бытовой радиоприёмной аппаратуры. Он работает в диапазоне от 150 кГц до 28 МГц и плавно перекрывает весь диапазон с помощью пяти поддиапазонов. Погрешность установки частоты не более ±5%. Генератор обеспечивает плавную регулировку выходного ВЧ напряжения от 0,05 мВ до 0,1 В. Генератор обеспечивает генерацию сигнала без модуляции и с амплитудной модуляцией синусоидальным напряжением с частотой 1кГц и глубиной 30%. Выходное сопротивление генератора не более 200 Ом. Прибор имеет и генератор сигналов низкой частоты, который генерирует пять фиксированных частот: 100 Гц, 500 Гц, 1 кГц, 5 кГц и 15кГц. Допустимое отклонение частоты низкочастотного генератора ±10%. Выходное сопротивление генератора 600 Ом. Выходное напряжение НЧ сигнала плавно регулируется от 0 до 0,5 В. Питание прибора осуществляется от батареи *Крона*.

Галерея
