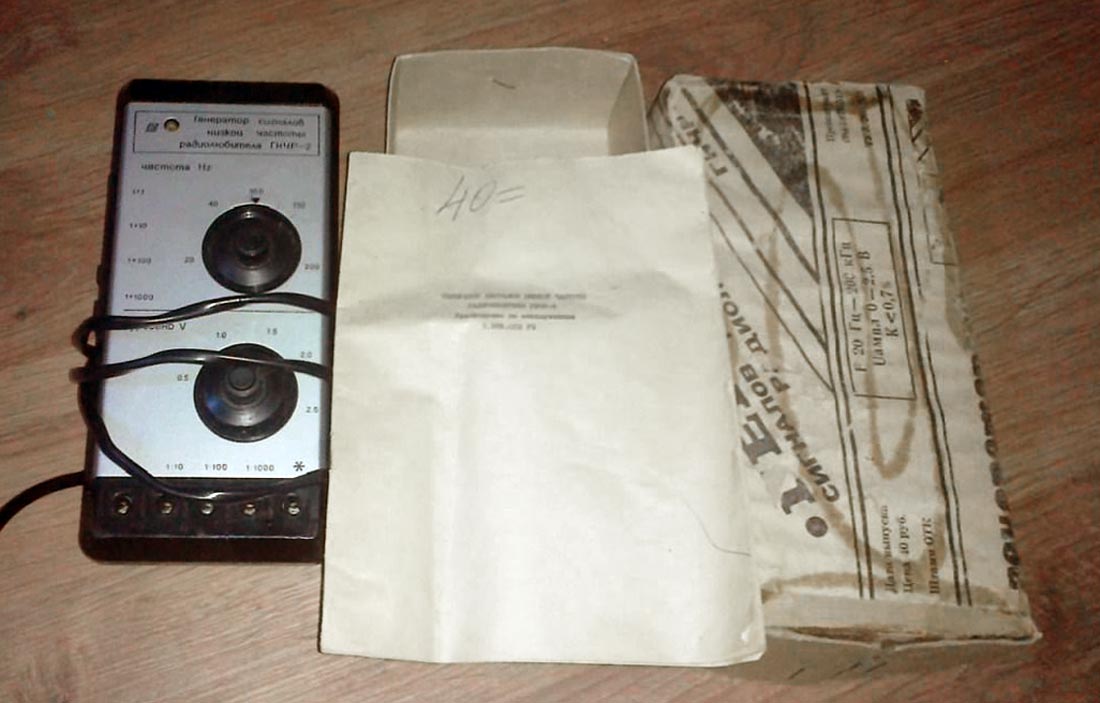

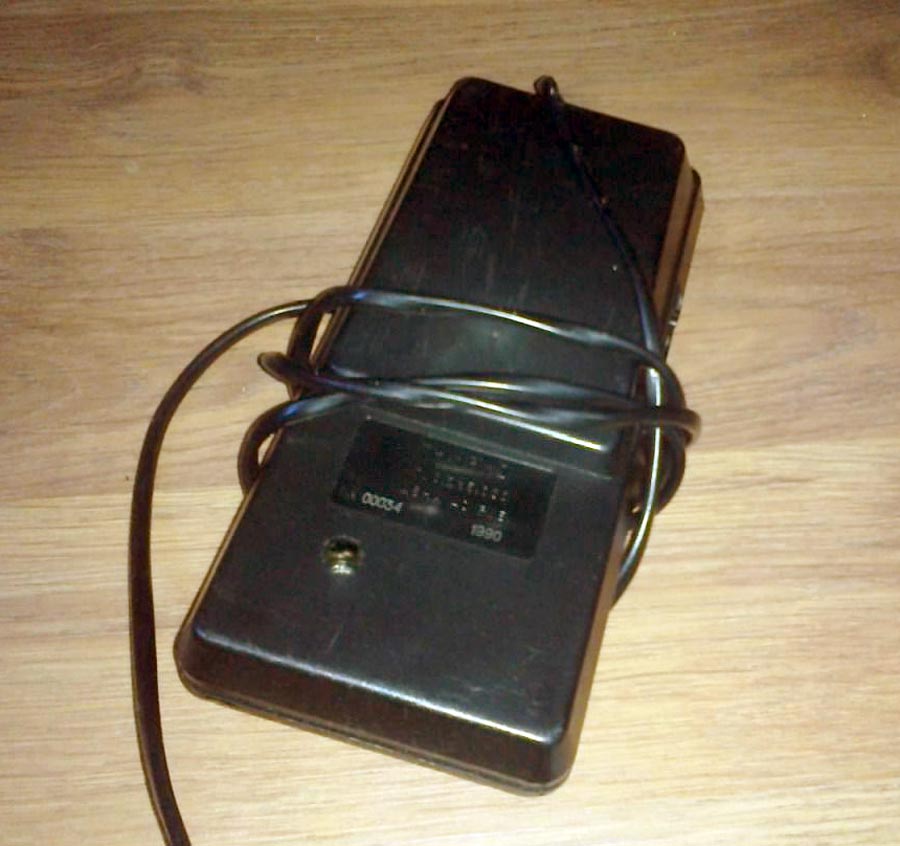

Генератор сигналов низкой частоты *ГНЧР-2* выпускался с 1988 года. Генератор *ГНЧР-2* (Генератор Низкой Частоты Радиолюбителя 2-й вариат) имеет небольшие габариты и массу (200х60х92 мм, 500 г) и современный внешний вид. Он выполнен на операционном усилителе КР140УД1Б по классической схеме с мостом Вина. Для улучшения нагрузочных характеристик в него введен эмиттерный повторитель на транзисторе КТ602Б. Стабилизацию амплитуды обеспечивает термистор ТПМ-2/0,5А. Диапазон генерируемых частот от 20 Гц до 200 кГц разбит на четыре поддиапазона. Точность установки частоты 1 кГц не хуже 10% (на остальных частотах она не нормируется). Максимальная амплитуда выходного сигнала на нагрузке 1 кОм не менее 2,5 В. Уровень выходного сигнала можно регулировать плавно и ступенями (уменьшать в 10, 100 и 1000 раз). Погрешность ступенчатых делителей не превышает соответственно 10, 15 и 25%. Коэффициент гармоник не более 0,7%. Генератор питается от сети переменного тока напряжением 220 В через встроенный выпрямитель. Потребляемая мощность не превышает 6,6 Вт. Цена генератора 40 рублей.
