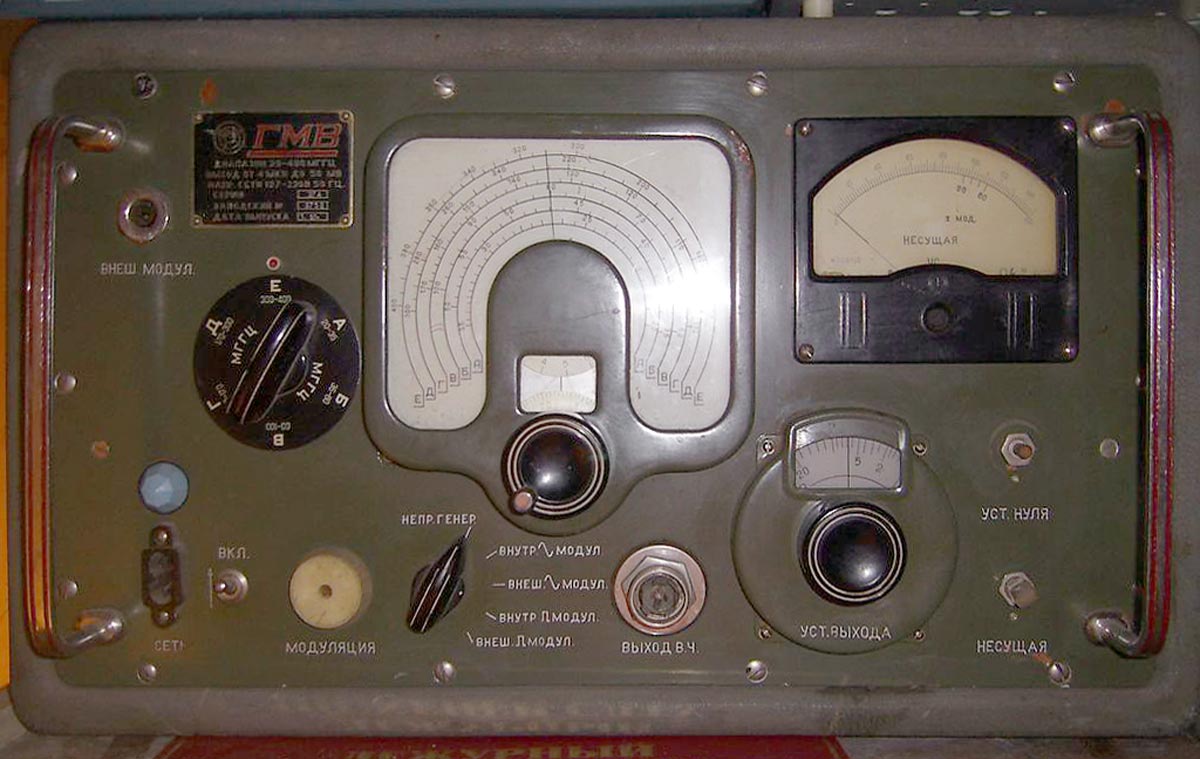

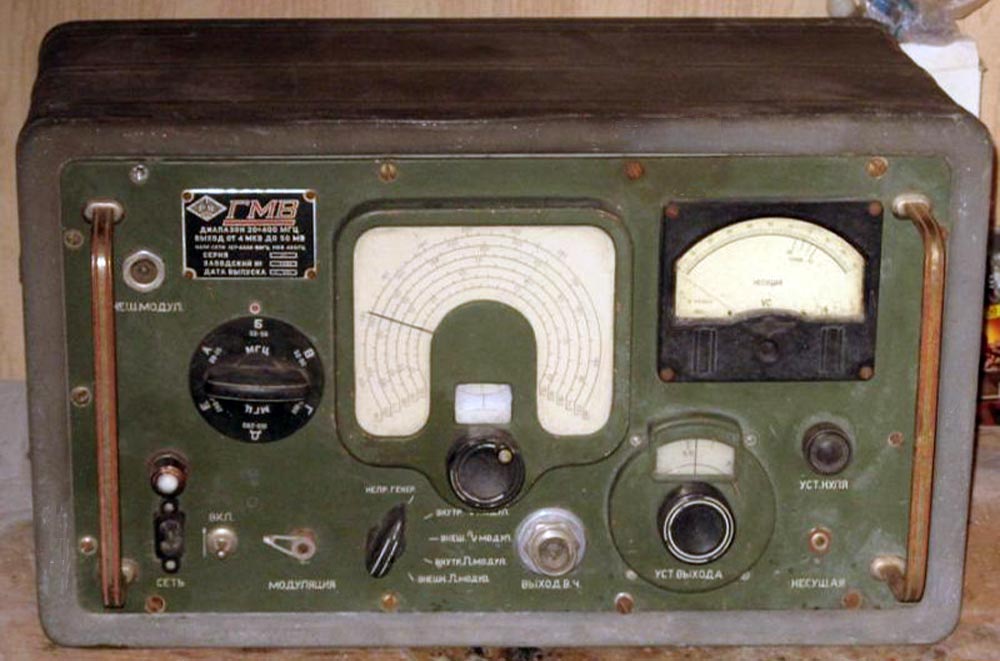

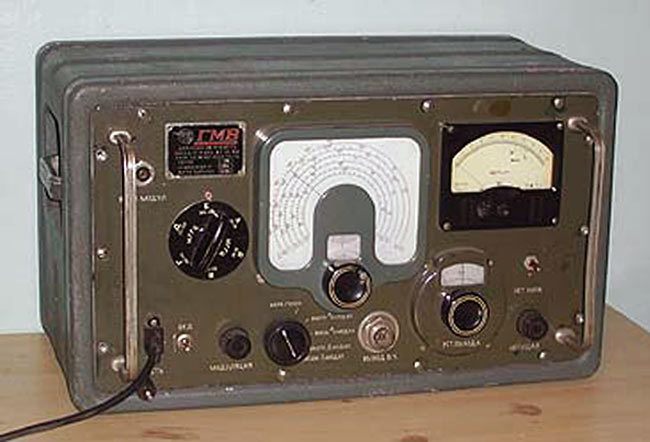

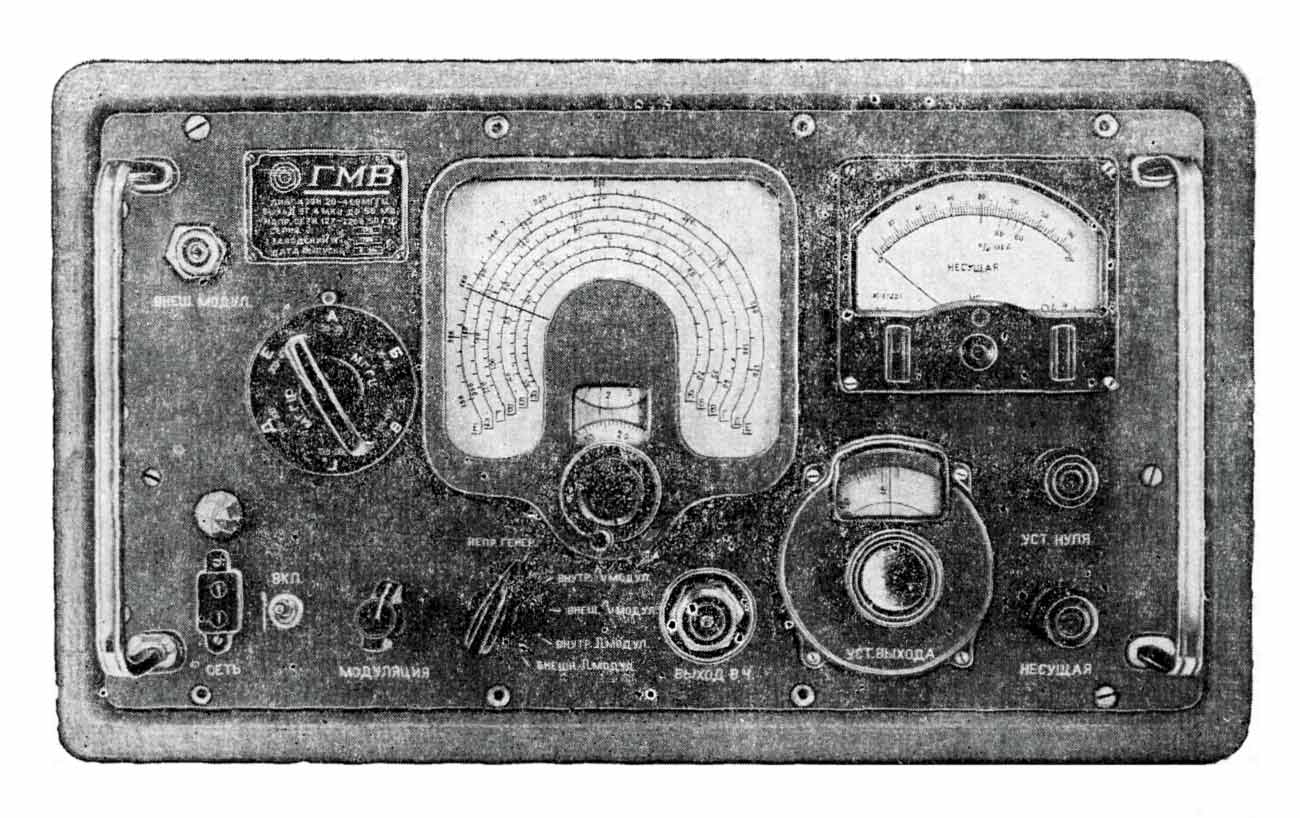

Генератор метровых волн *ГМВ* выпускался с 1955 года. Прибор *ГМВ* предназначен для проверки и настройки радиоприёмной аппаратуры УКВ диапазона, а также для проверки и настройки ВЧ и ПЧ трактов телевизоров. Прибор работает в диапазоне частот от 20 до 400 МГц. Максимальная погрешность установки частоты 1,5%. Генератор работает в следующих режимах: непрерывная генерация; внутренняя амплитудная модуляция синусоидальным напряжением с частотой 1000 Гц; внешняя амплитудная модуляция синусоидальным напряжением с частотами от 60 до 8000 Гц; внутренняя амплитудная модуляция прямоугольными импульсами длительностью около 2 микросекунд с частотой повторения 1000 Гц; внешняя модуляция прямоугольными импульсами длительностью от 4 до 20 микросекунд: при частоте повторения от 200 до 3000 Гц. Выход прибора *ГМВ* рассчитан на подключение коаксиального кабеля с волновым сопротивлением 75 Ом, на конце которого выходное напряжение может изменяться в пределах от 4 мкВ до 50 мВ. К прибору придается внешний делитель, уменьшающий выходное напряжение в 10 раз. Погрешность калибровки выходного напряжения в режиме непрерывной генерации на частоте 40 МГц не более 10%. Максимальная погрешность калибровки выходного напряжения в импульсном режиме 30%. Питание прибора осуществляется от сети переменного тока частоты 50 гц, напряжением 127 или 220 В.
