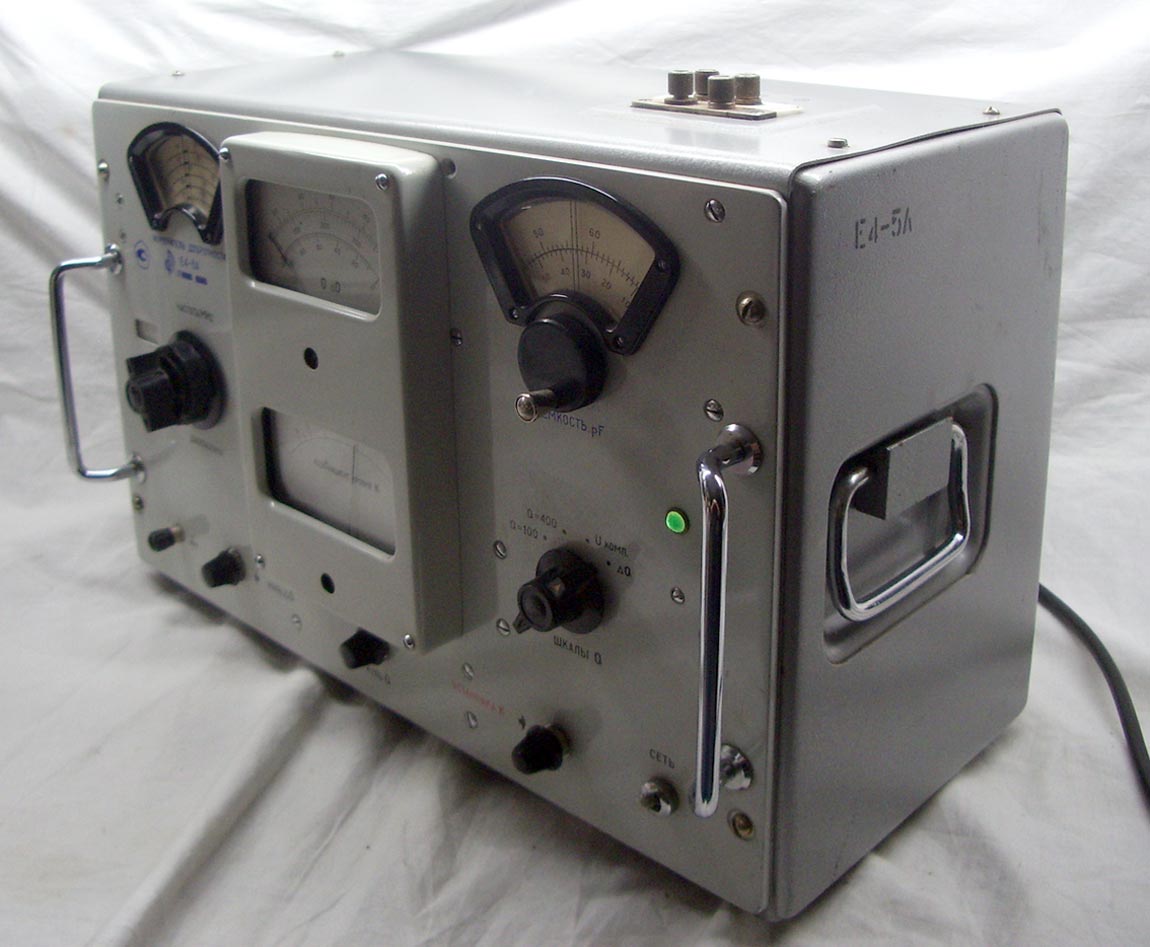

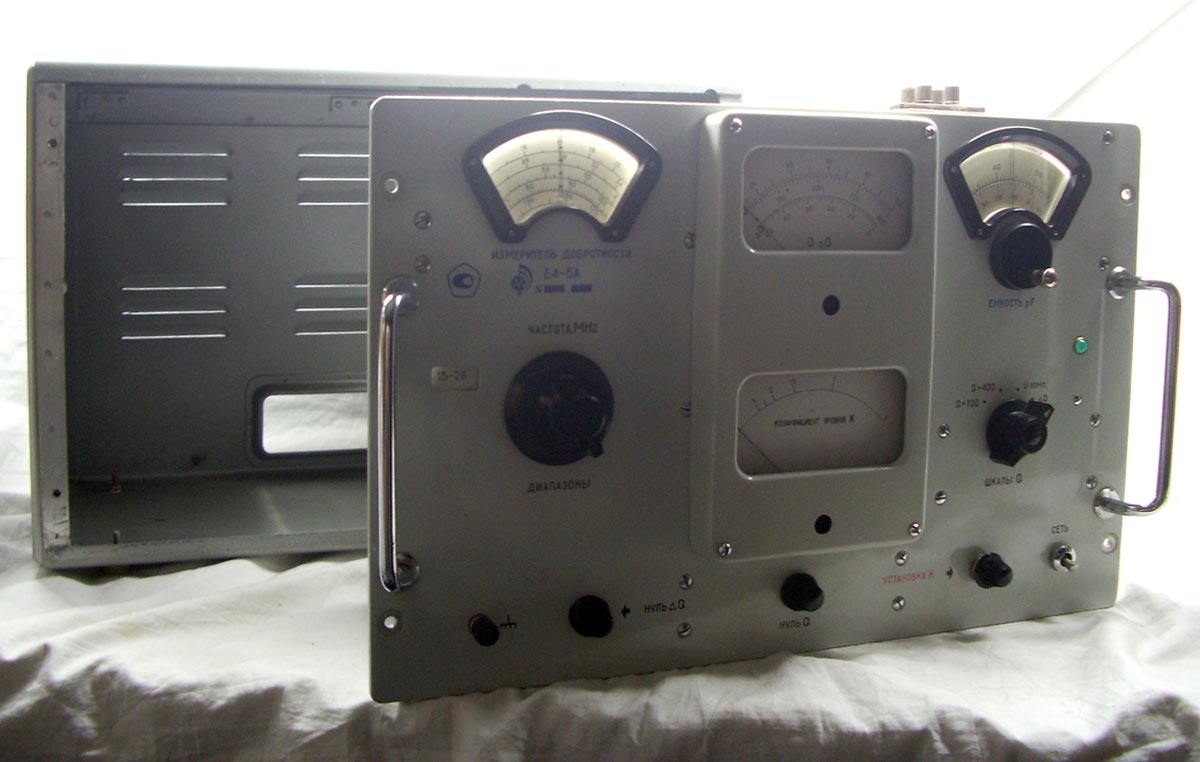

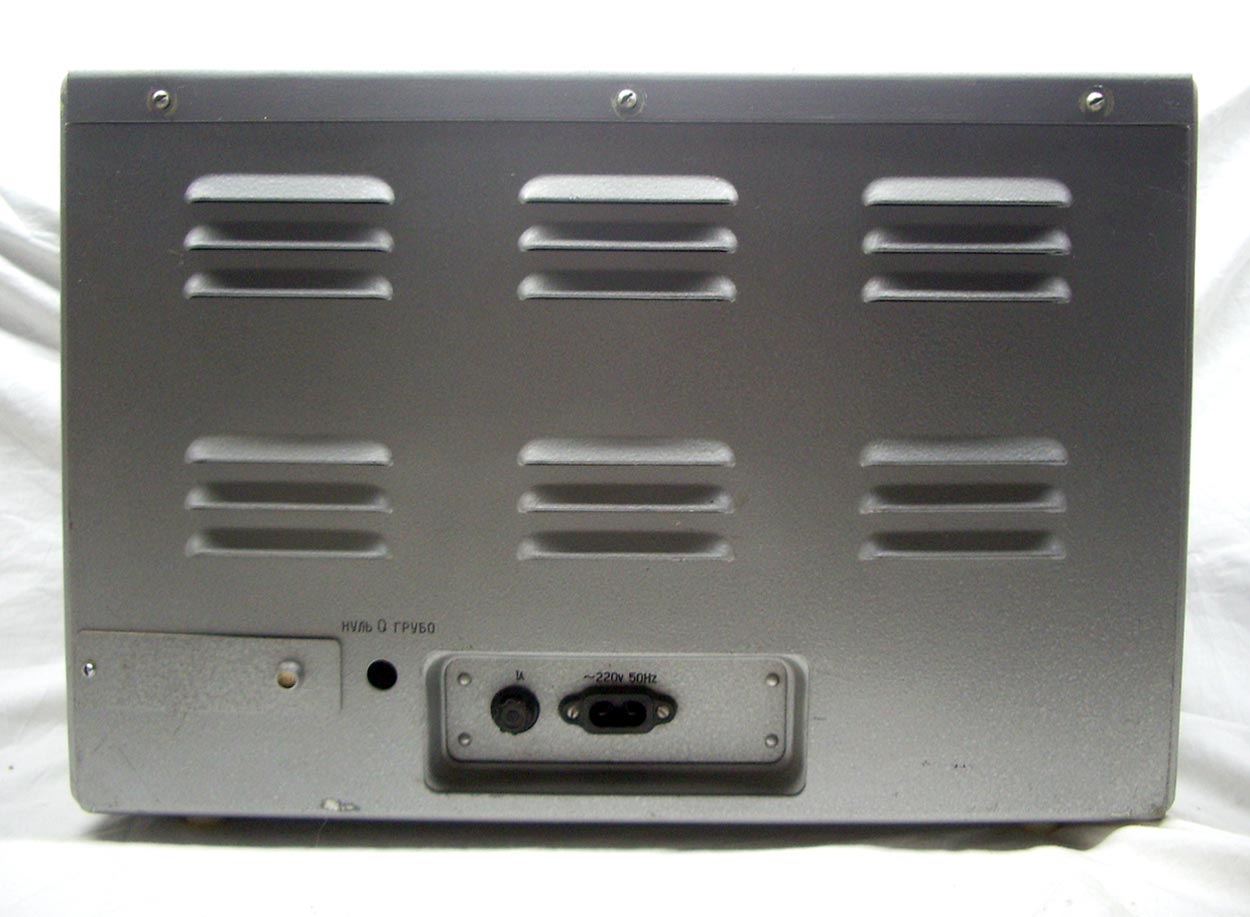

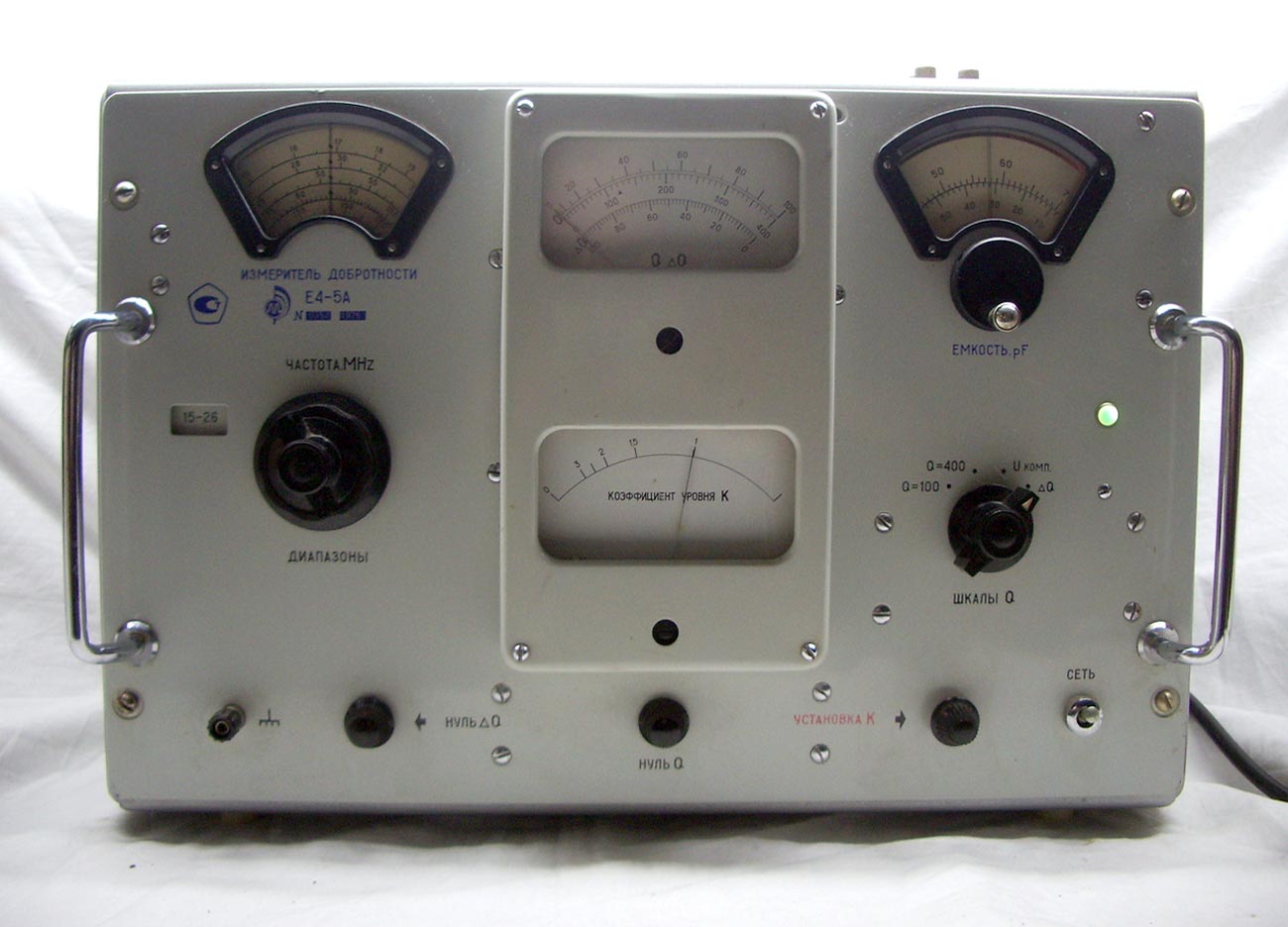

Измеритель добротности *Е4-5А* выпускался предположительно с 1975 года. Предназначен для прямого измерения коэффициента добротности катушек в НЧ и ВЧ диапазонах, определения резонансной ёмкости катушек индуктивности, основных ВЧ параметров двухполюсников. Служит для контроля производственных процессов; научных исследованиях: измерениях составляющих полных сопротивлений, определение свойств диэлектрических и ферромагнитных материалов. Частотный диапазон 15...250 МГц. Пределы измерения добротности: шкалы до 400 от 5 до 1200; свыше 400 с множителями 1,5; 2; 2,5; 3. Погрешность измерения добротности Е4-5А: от 15 МГц до100 МГц - 10; от 100 МГц до 250 МГц - не нормируется. Пределы измерения емкости конденсатора измерительного блока от 10 до 100 пФ. Погрешность НЧ градуировки основного конденсатора измерительного блока - 1 пФ. Габариты прибора 450х250х330 мм. Масса 13 кг. Фотографии с сайта: http://photo.qip.ru/, владелец фотографий Отрок.  -----
