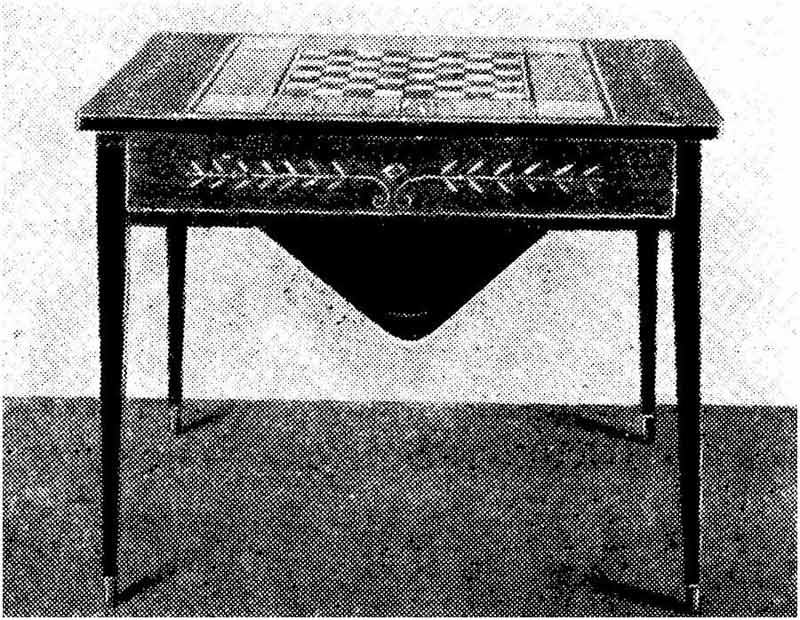

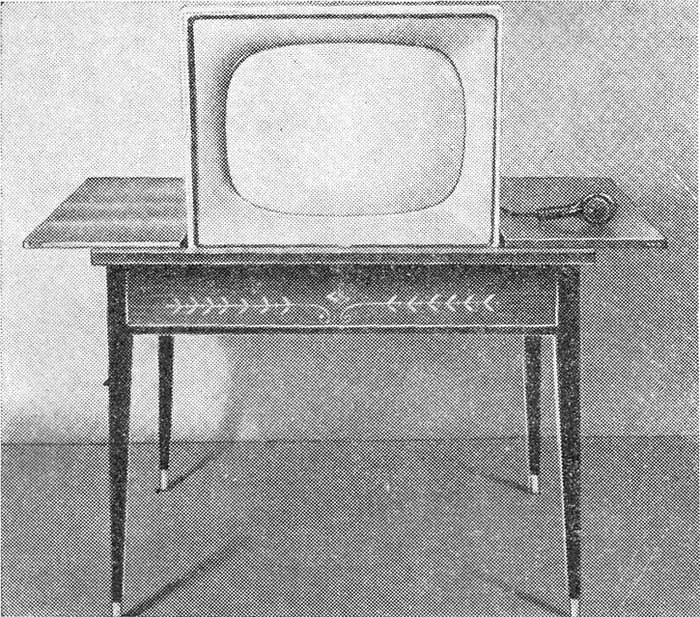

Телевизионный приёмник чёрно-белого изображения *Чемпион*. Телевизор *Чемпион* разработан и выпущен как опытный в 1958 году. Телевизор напольный **Чемпион** из группы моделей высокого класса. Он выполнен с оригинальным внешним оформлением в виде шахматного столика, с раздвигающейся крышкой под которой находится сам телевизор. Шасси и детали телевизора расположены слева и справа от кинескопа под крышкой столика. Для установки телевизора в рабочее положение необходимо доски шахматного поля откинуть в стороны и развернуть кинескоп, установив его в вертикальное положение. В телевизоре применен металлостеклянный кинескоп типа 53ЛК6Б с углом отклонения электронного луча 110°. Телевизор имеет гнёзда для включения головных телефонов, если в этом возникнет необходимость. Эти же гнёзда могут быть использованы при записи звукового сопровождения телевизионной передачи на магнитофон или при воспроизведении грамзаписи. Акустическая система телевизора состоит из двух эллиптических громкоговорителей типа 1ГД-9, расположенных на боковых вертикальных стенках столика. Телевизор имеет выносной проводной пульт дистанционного управления, позволяющий при помощи двух ручек производить переключение телевизионных каналов, подстройку гетеродина, регулировку контрастности и яркости, а также регулировку тембра и громкости звука. Схема телевизора **Чемпион** схожа со схемой более раннего по выпуску телевизора **Симфония** отличаясь более упрощенным усилителем низкой частоты и введением дополнительной лампы в пульте управления. В электрической схеме телевизора **Чемпион** использовано 18 ламп и 15 диодов. Основные технические данные: Чувствительность по каналу изображения 50 мкВ. Разрешающая способность в центре экрана: по вертикали и горизонтали 500 линий. Полоса эффективно воспроизводимых звуковых частот 100...6000 Гц. Номинальная звуковая мощность усилителя низкой частоты 1 Вт. Питание телевизора осуществляется от сети переменного тока напряжением 127 или 220 в. Потребляемая мощность 185 Вт. Размер столика 876х780х646 мм. Масса модели 50 кг.
