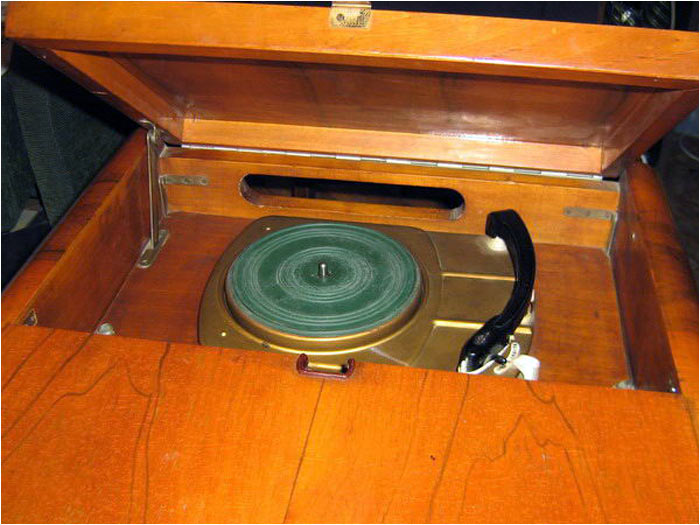

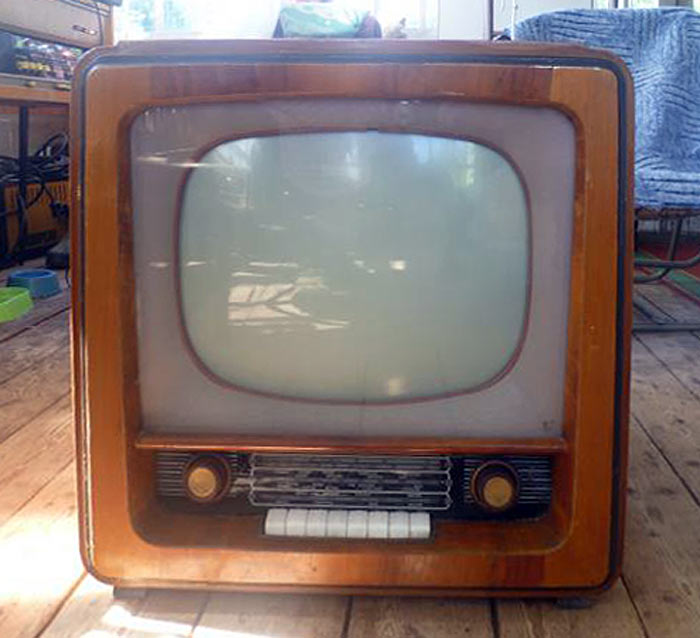

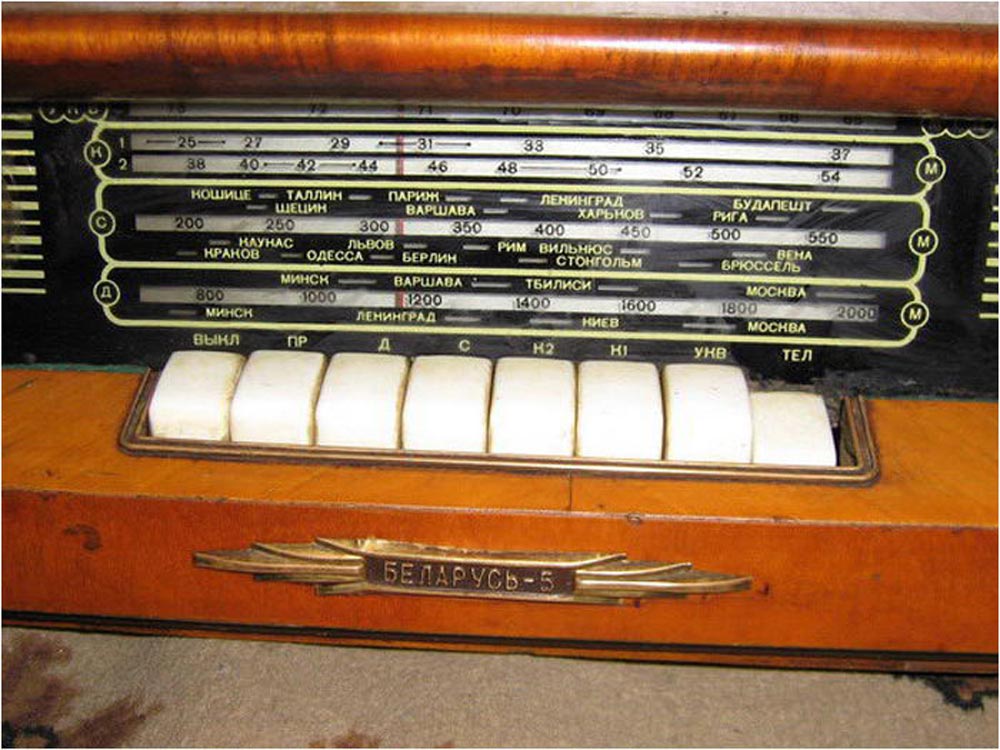

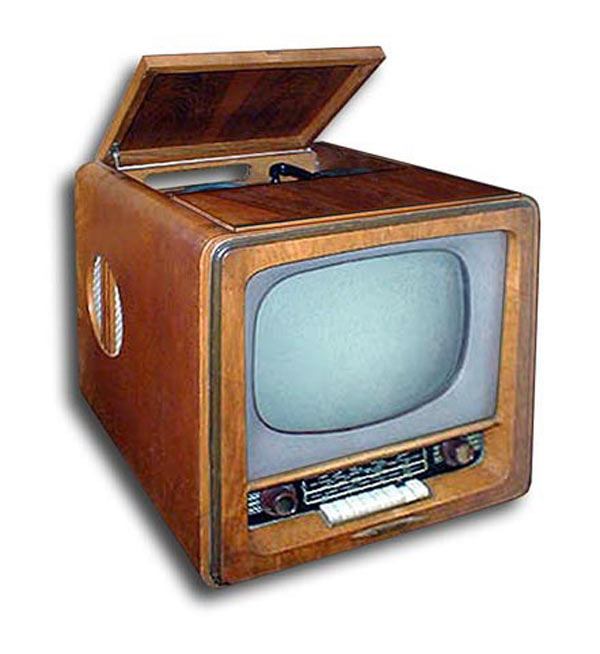

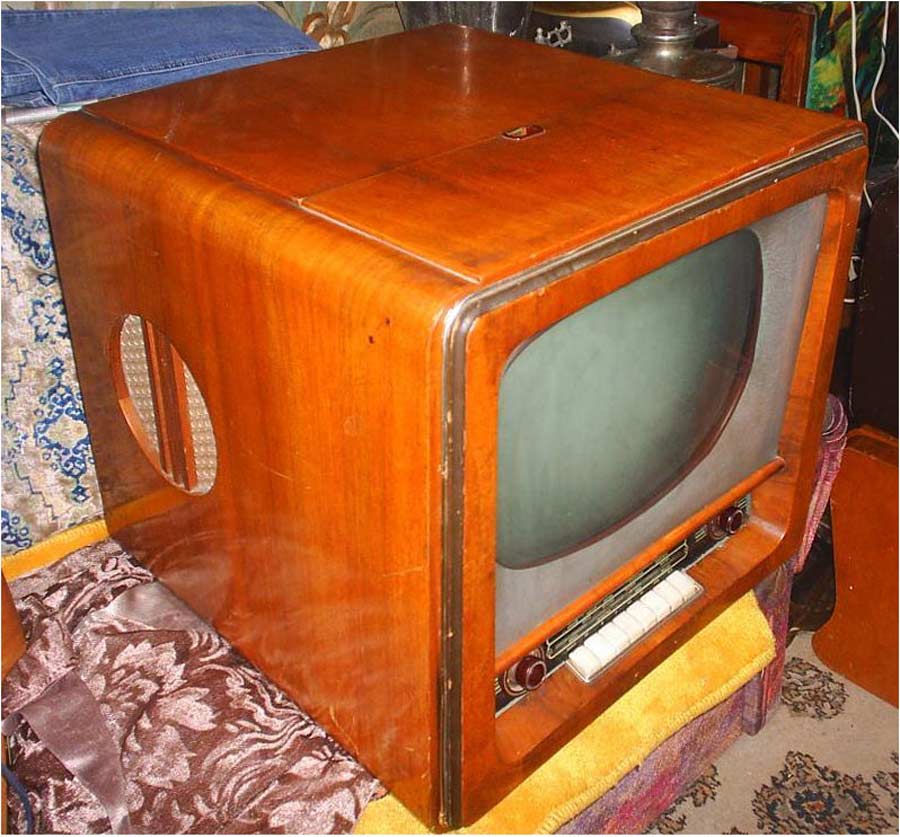

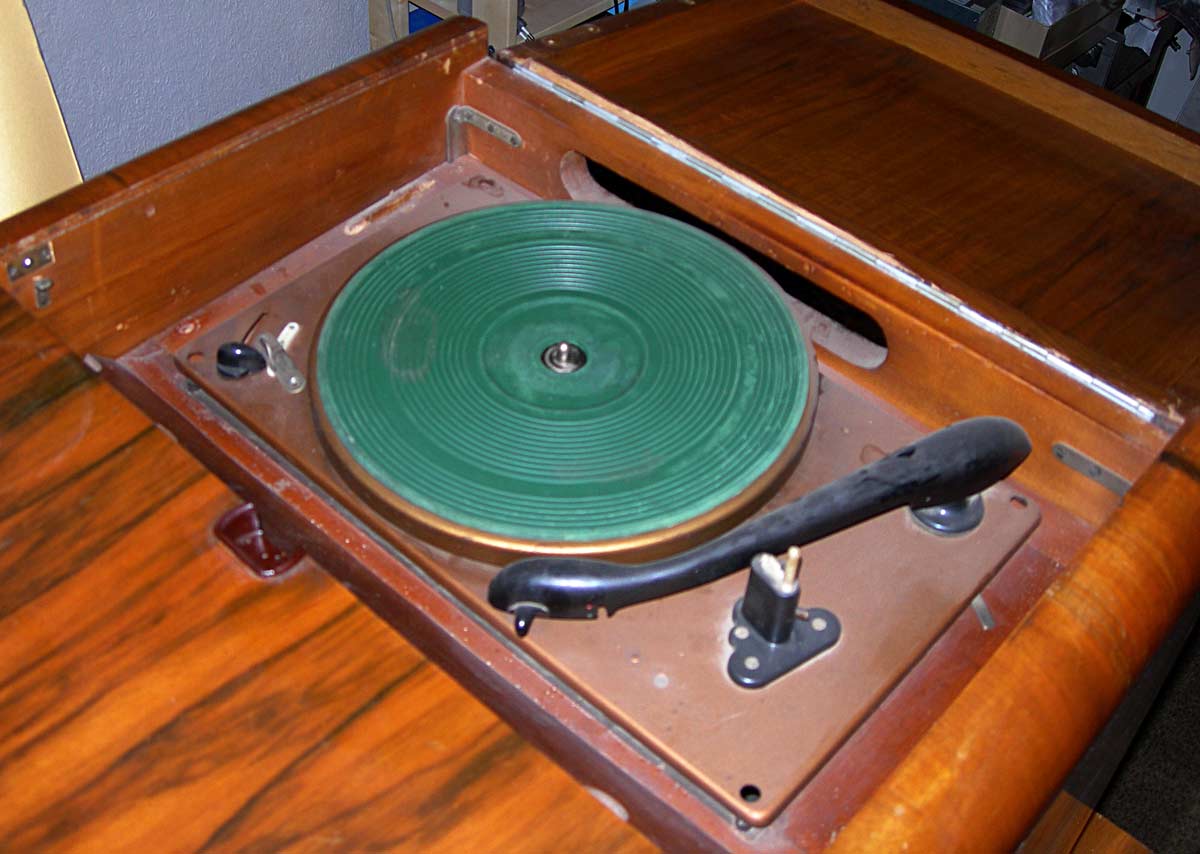

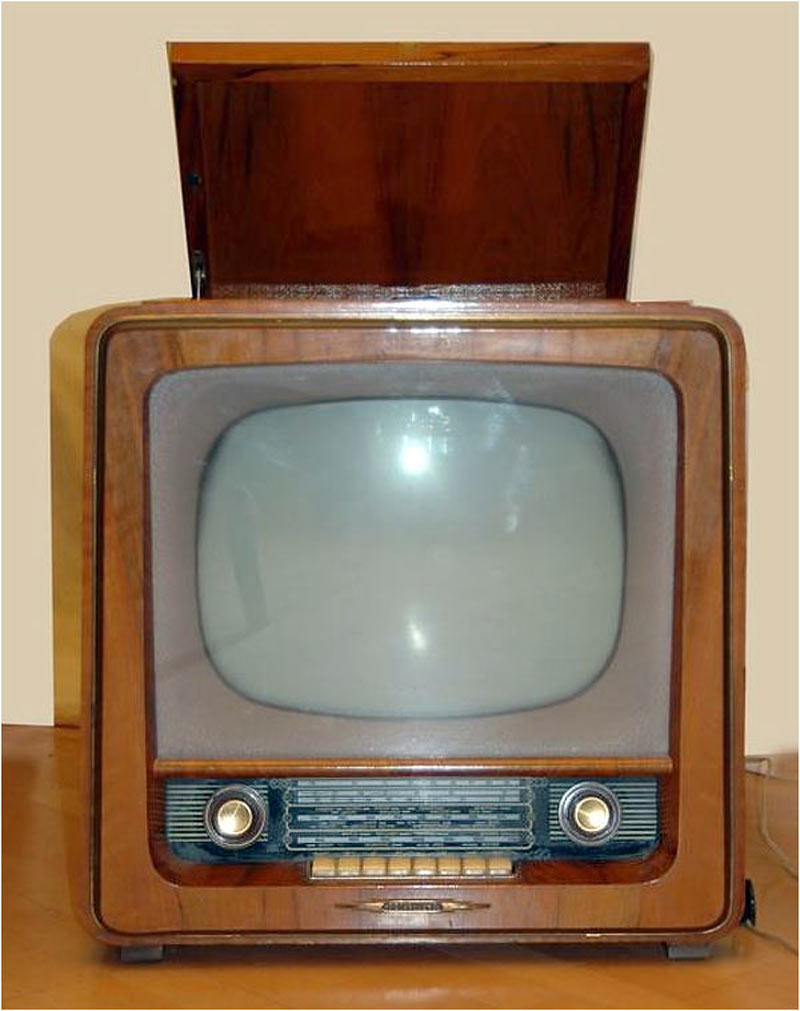

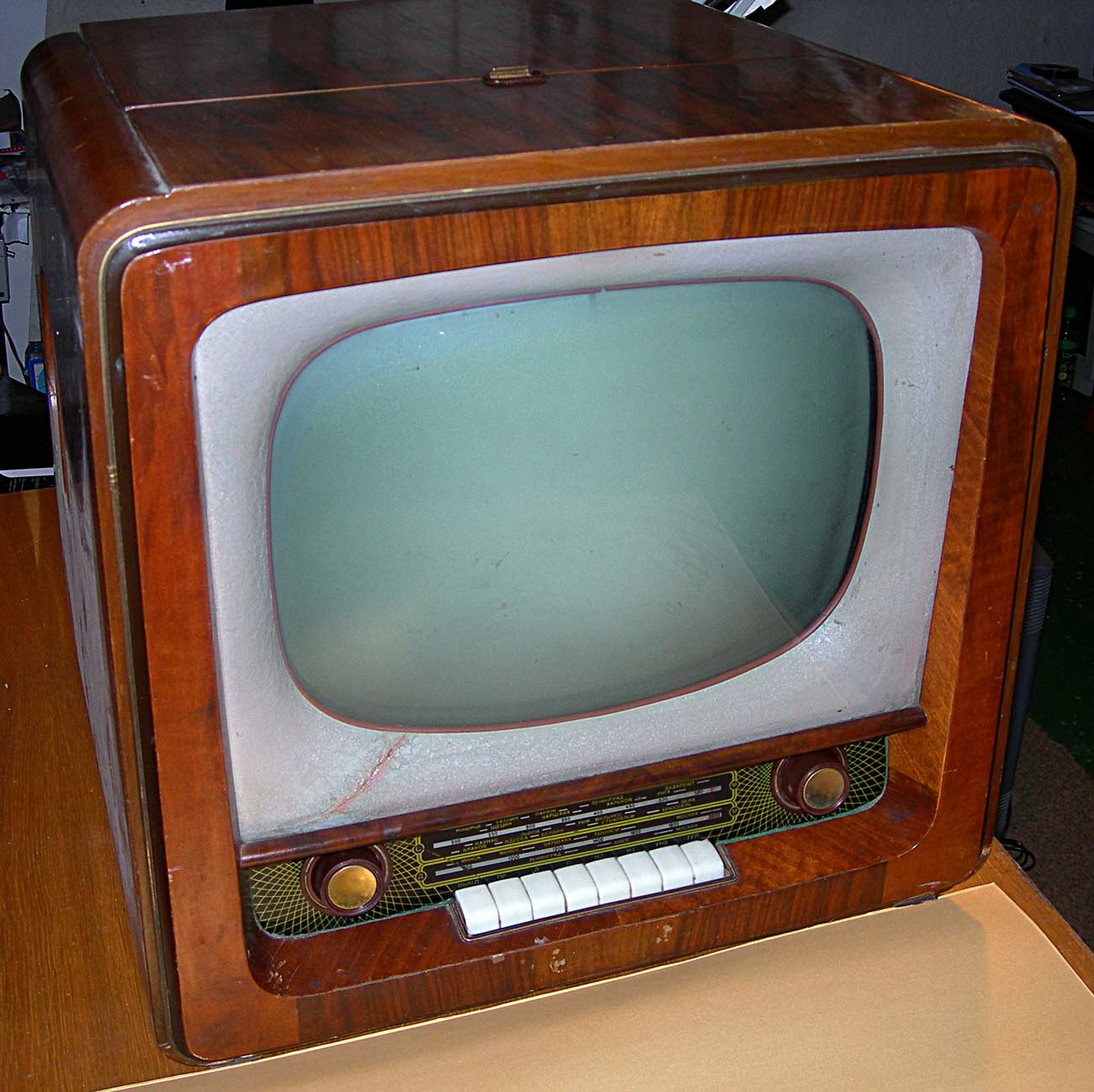

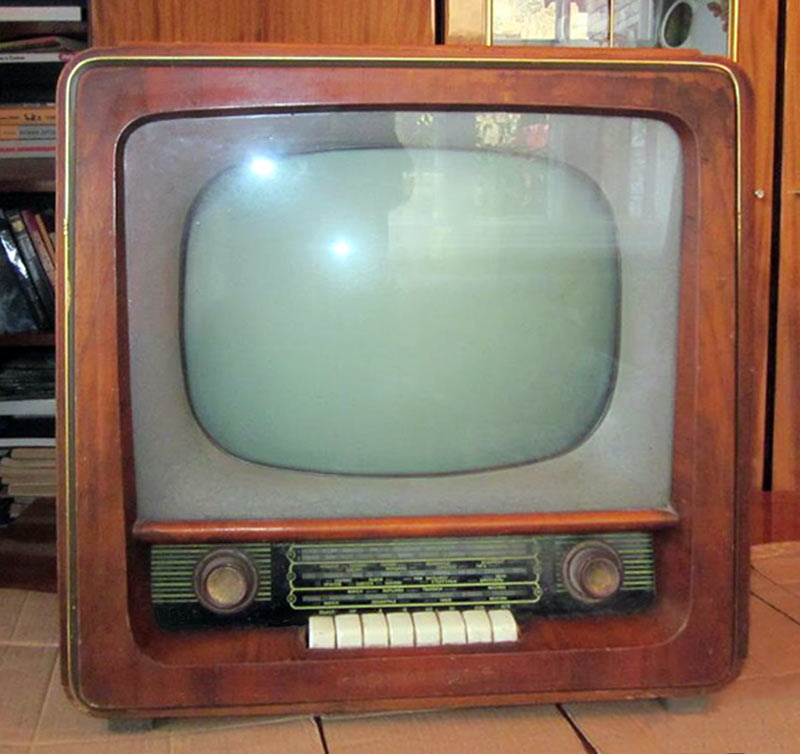

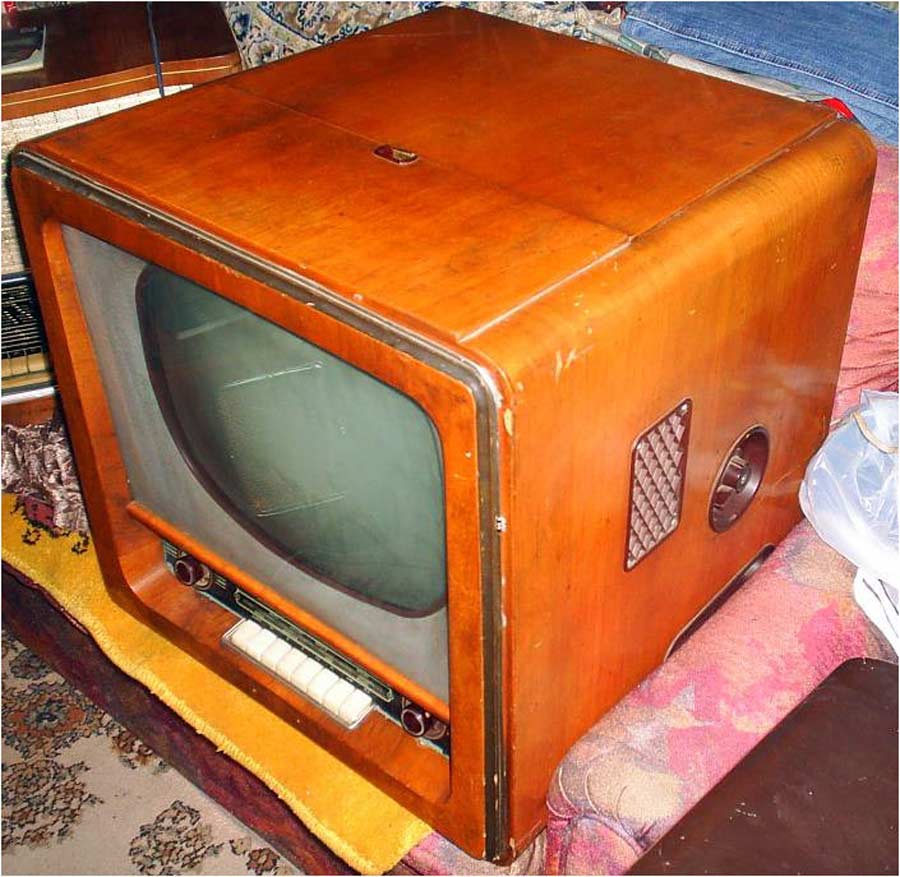

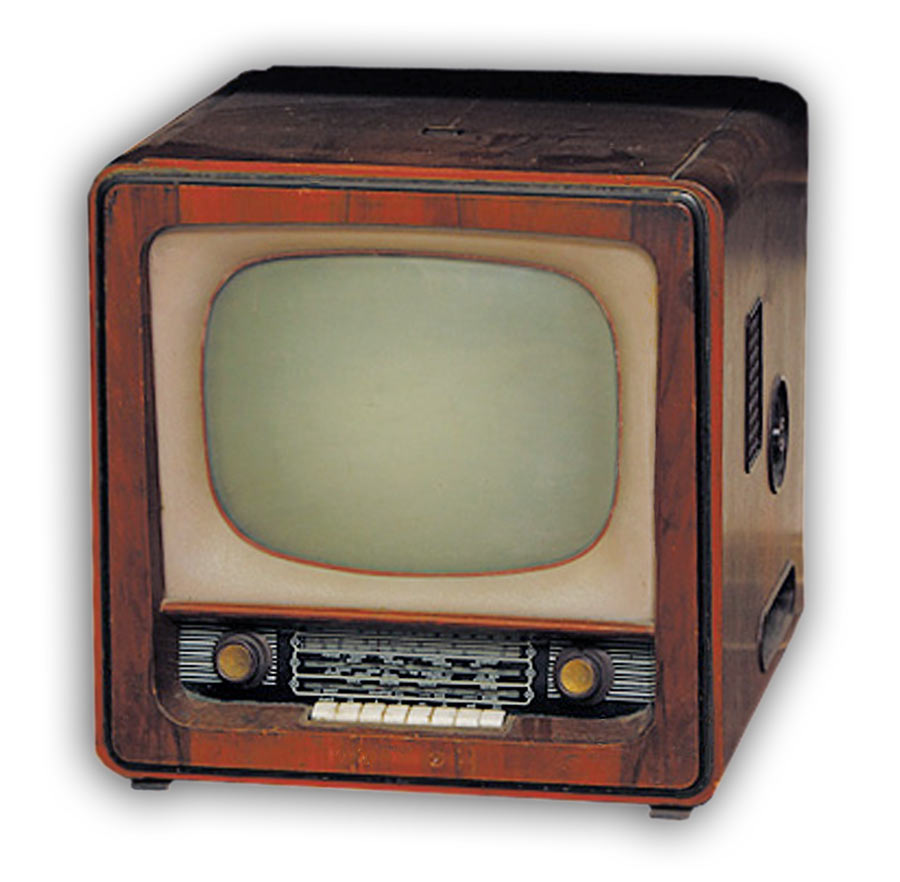

Комбинированная радиотелевизионная установка *Беларусь-5* c IV-кв 1959 года выпускалась на Минском радиозаводе. Телерадиола **Беларусь-5** состоит из телевизионного приёмника, радиоприёмника и универсального электропроигрывателя. Телевизор работает на кинескопе 43ЛК2Б с размером изображения 360х270 мм и обеспечивает приём телевизионных передач на любом из 12-ти каналов. ВЧ часть телевизора собрана по супергетеродинной одноканальной схеме. Чувствительность телевизора 100 мкВ. Четкость 500 линий. Синхронизация устойчива при изменении величин телевизионного сигнала и напряжения в сети. Вся коммутация осуществляется клавишным переключателем. При работе приёмника и проигрывателя отключается накал ламп телевизора и кинескопа, а также анодно-экранные цепи. При работе приёмника в режиме АМ отключается напряжение анода в УКВ блоке. Дистанционный пульт прилагаемый к установке, позволяет регулировать яркость изображения и громкость звукового сопровождения на расстоянии до 5 метров. Радиоприёмник имеет пять диапазонов: ДВ, СВ, КВ-2 5,5...8,2 МГц, КВ-1 8,0...12,2 МГц и УКВ-ЧМ 64,5...73 МГц. Чувствительность приёмника на ДВ, СВ, КВ диапазонах - 150 мкВ, на УКВ 30 мкВ. Избирательность по соседнему каналу на всех диапазонах (кроме УКВ) 26 дБ. На УКВ 20 дБ. Избирательность по зеркальному каналу в диапазонах; ДВ 40 дБ, СВ 30 дБ, КВ 14 дБ, УКВ 20 дБ. С помощью ЭПУ можно воспроизводить грамзапись с обычных и долгоиграющих пластинок. С 1961 года в телерадиолу установлен трёхскоростной ЭПУ. Номинальная выходная мощность 1,5 Вт. Полоса звуковых частот 80...8000 Гц. Регулировка тембра ВЧ ступенчатая. Звуковое давление, развиваемое громкоговорителями 2ГД-М3 и 1-ГД9 - 4 бар. Выпрямитель собран на шести диодах типа ДГ-Ц27 по схеме удвоения. Мощность, потребляемая от сети при приёме телепередач 180 Вт, при работе приёмника или проигрывателя 75 Вт. Шасси имеет общую раму, на которой установлена панель развертывающих устройств, линейка телевизионного приёмника, клавишный переключатель, УКВ блок и другие мелкие узлы. В передней части шасси размещается шкала радиоприёмника, сквозь которую проходят ручки для регуляторов настройки, громкости и тембра. Ручки для управления телевизором выходят на правую боковую стенку футляра, на этой стенке крепится блок ПТК и громкоговоритель типа 1-ГД9.  На заднюю стенку выведены дополнительные ручки регулировки. В верхней части футляра установки расположен проигрыватель. Передняя рамка футляра с укрепленным на ней кинескопом и отклоняющей системой съёмная, что обеспечивает доступ к шасси телевизора при ремонте. С этой же целью панель с эл. проигрывателем сделана откидной и фиксируется защелкой. Вырез в дне ящика установки позволяет производить мелкие ремонтные работы в подвале шасси не вынимая шасси модели из футляра. Футляр у телерадиолы отделан ценными породами дерева. Наружные габариты установки 560х545х535 мм, вес 40 кг. Розничная цена установки **Беларусь-5** 384 рубля 85 копеек, после денежной реформы 1961 года.

Галерея
